Esecuzione di una lettura di prova con il dispositivo di controllo codice a barre

Preparare un’etichetta su cui i dati codice a barre utilizzati sono stati stampati da questo prodotto.

Dopo aver eseguito le impostazioni operative del dispositivo di controllo codice a barre e quindi averlo collegato al prodotto, eseguire una lettura di prova dal menu [Verifica] del prodotto per confermare che il dispositivo di controllo codice a barre funzioni correttamente.

1.	Dopo aver collegato il dispositivo di controllo codice a barre, premere il pulsante accensione sul pannello operatore finché il LED non si accende in blu per alimentare il prodotto.

Quando il prodotto è acceso, anche il dispositivo di controllo codice a barre si accende automaticamente.

• Quando il dispositivo di controllo codice a barre è acceso, emette una luce laser. Assicurarsi di tenere il laser lontano dagli occhi. • Quando si utilizza GFS4170, esso continua a emettere una luce laser mentre il prodotto è acceso. Per spegnere la luce laser, spegnere il prodotto.

Al termine della connessione tra il prodotto e il dispositivo di controllo codice a barre, l’icona del dispositivo di controllo codice a barre appare sulla barra di stato del display.

2.	Quando il prodotto è in modo Online, premere il pulsante sul pannello operatore per passare al modo Offline.

3.	Premere il pulsante per visualizzare il menu [Verifica].

4.	Premere i pulsanti / per selezionare [Strumenti], quindi premere il pulsante .

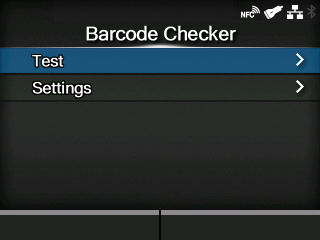

5.	Premere i pulsanti / per selezionare [Lettore di codici a barre] > [Lettura], quindi premere il pulsante .

6.	Confermare che il tipo di dispositivo di controllo codice a barre collegato sia visualizzato sul lato destro di [Lettore selezionato].

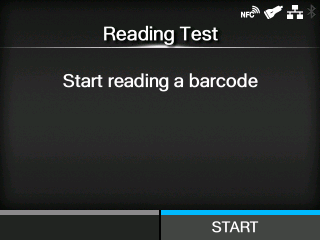

7.	Premere i pulsanti / per selezionare [Test del lettore], quindi premere il pulsante .

8.	Impostare un’etichetta con i codici a barre all’interno del campo di scansione del dispositivo di controllo codice a barre.

9.	Premere il pulsante per avviare la lettura dei codici a barre.

Se la lettura viene eseguita correttamente, sullo schermo vengono visualizzati il tipo di codice a barre e i dati letti. Vengono visualizzati solo i primi 23 byte di dati.

Se la lettura non è riuscita, o se i risultati visualizzati della lettura non sono corretti, regolare la posizione del dispositivo di controllo codice a barre utilizzando il supporto dispositivo di controllo codice a barre. Per i dettagli su come utilizzare il supporto dispositivo di controllo codice a barre, fare riferimento al Manuale di installazione del kit supporto dispositivo di controllo codice a barre fornito con il kit supporto dispositivo di controllo codice a barre.

• Se il prodotto non è in grado di rilevare il dispositivo di controllo codice a barre, controllare se le impostazioni operative del dispositivo di controllo codice a barre sono appropriate.

---
