Caricamento del materiale di stampa con l’unità taglierina rotante opzionale (solo CL4NX Plus)

Guarda il video qui (non richiede audio).

•	Per rotolo materiale di stampa

•	Per materiale di stampa in modulo continuo

• Fare attenzione a non toccare la lama della taglierina.

　

Per la procedura, guarda il video qui sotto.

Per rotolo materiale di stampa

Per materiale di stampa in modulo continuo

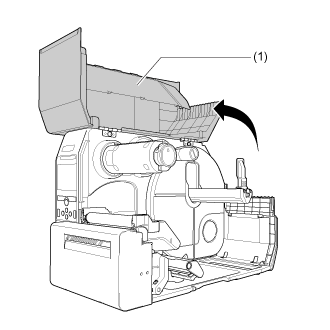

1.	Aprire il coperchio superiore (1).

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

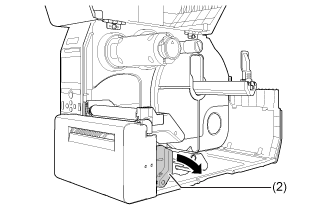

2.	Spingere la leva bloccaggio testina (2) verso la parte posteriore.

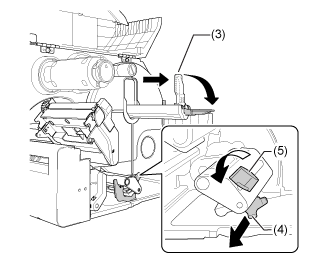

3.	Estrarre la guida contenitore materiale di stampa (3) e la guida materiale di stampa (4) dal prodotto.

Ruotare la manopola (5) in senso antiorario per rilasciare la guida materiale di stampa.

4.	Caricare il rotolo materiale di stampa o il materiale di stampa in modulo continuo.

Per rotolo materiale di stampa

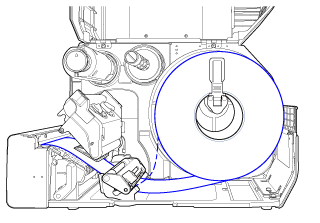

Il percorso di instradamento del materiale di stampa viene mostrato nella figura di seguito.

Materiale di stampa Face-in

Materiale di stampa Face-out

a.	Caricare il materiale di stampa nel contenitore materiale di stampa (6).

Assicurarsi che il rotolo materiale di stampa sia completamente inserito all’interno del prodotto.

b.	Spingere la guida contenitore materiale di stampa (3) leggermente contro il rotolo materiale di stampa.

　

Per materiale di stampa in modulo continuo

a.	Posizionare il materiale di stampa in modulo continuo su una superficie piana, quindi caricare il materiale di stampa dalla parte posteriore del prodotto o dallo slot materiale nella parte inferiore del prodotto.

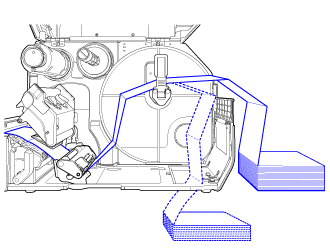

Il percorso di instradamento del materiale di stampa viene mostrato nella figura di seguito.

Caricare il materiale di stampa dalla parte posteriore del prodotto.

Caricare il materiale di stampa dalla parte inferiore del prodotto.

• Quando si carica il materiale di stampa, accertarsi che il lato di stampa sia rivolto verso l’alto.

5.	Far passare il materiale di stampa sotto lo smorzatore materiale di stampa (7) e la guida sensore materiale di stampa (8) mentre si spinge il materiale di stampa verso l’interno del prodotto.

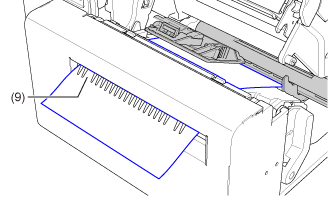

6.	Inserire il materiale di stampa dall’interno del prodotto nell’uscita prelievo etichetta (9).

7.	Premere la testina di stampa verso il basso fino a quando la leva bloccaggio testina non si blocca.

8.	Premere leggermente la guida materiale di stampa (4) contro l’estremità del materiale di stampa e quindi ruotare la manopola (5) per bloccare la guida materiale di stampa.

9.	Chiudere il coperchio superiore.

• Quando si chiude il coperchio superiore, fare attenzione a non schiacciarsi le dita.

10.	Premere il pulsante (FEED) (AVANZAMENTO) in modo Offline per fare avanzare il materiale di stampa.

11.	Premere il pulsante (ONLINE) per passare al modo Online.

• È necessario caricare il nastro quando si stampa a trasferimento termico.

---

Argomenti correlati

Caricamento del nastro (solo trasferimento termico)
