[Livelli GAP]

Imposta manualmente il livello del sensore dello spazio tra le etichette.

La procedura di impostazione è la seguente:

In primo luogo, regolare il livello "Low" (Basso) riferito alla tensione del sensore spazio.

1.	Togliere l'etichetta dal supporto.

2.	Fare passare il liner attraverso il sensore materiale di stampa. Allinearlo in modo che il sensore materiale di stampa non rilevi l’I-mark (tacca nera).

3.	Chiudere la testina di stampa. Per ottenere il risultato di regolazione corretto, regolare dopo aver chiuso la testina di stampa.

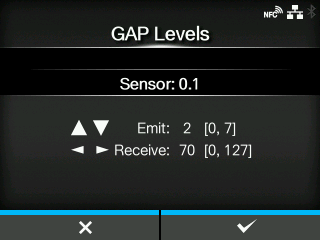

4.	Selezionare [Livelli GAP] nel menu [Calibra] e premere il pulsante .

5.	Premere i pulsanti / per modificare il valore [Emit] fino a un valore [Sensor] inferiore a 0,5 (V). Impostare il valore [Emit] più basso possibile.

6.	Se [Sensor] non scende al di sotto di 0,5 dopo aver modificato il valore [Emit], premere i pulsanti / per cambiare il valore [Receive].

7.	Prendere nota del valore [Sensor] rilevato durante la procedura precedentemente descritta. Questo è il valore del livello "Low" (Basso) del sensore dello spazio.

　

Successivamente, verificare il livello "High" (Alto) riferito alla tensione del sensore dello spazio nel seguente modo:

1.	Fare passare il materiale di stampa (fissato con il liner) tra i sensori materiale di stampa. Allinearlo in modo che il sensore materiale di stampa non rilevi l’I-mark (tacca nera).

2.	Chiudere la testina di stampa.

3.	Verificare il valore [Sensor].

Se il valore è di 1,0 (V) superiore al valore "Low" (Basso) registrato, questo è il livello "High" (Alto) del sensore dello spazio.

Se la differenza tra i livelli “High” (Alto) e “Low” (Basso) è inferiore a 1,0, regolare i valori [Emit] e [Receive] in modo da ottenere una differenza superiore a 1,0; in alternativa ripetere di nuovo la regolazione del livello “Low” (Basso) della tensione del sensore di spazio.

4.	Se entrambi i livelli “High” (Alto) e “Low” (Basso) seguono il valore standard, premere il pulsante per confermare il valore.

I valori standard dei livelli "High" (Alto) e "Low" (Basso) del sensore spazio sono i seguenti:

◦	Basso (solo con liner) ≤ 0,5 (V)

◦	Alto (materiale di stampa collegato al supporto) - Basso ≥ 1,0 (V)
