Diagramma dei tempi del segnale di ingresso EXT

Voce	Forma d’onda di ingresso

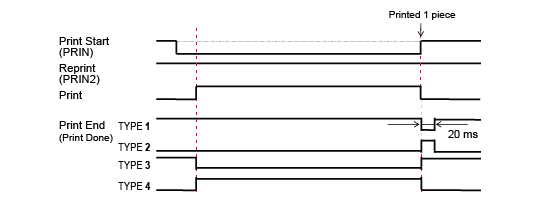

Avvio stampa

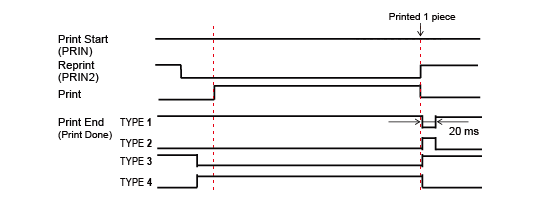

Ristampare (nessun segnale di avvio stampa)

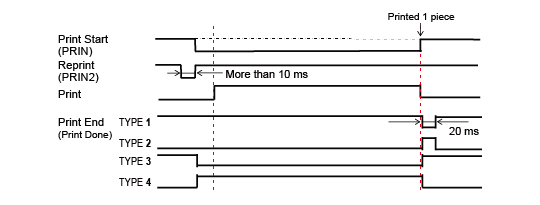

Ristampare (con segnale di avvio stampa)

• Tenere il segnale di avvio stampa (PRIN) su “Basso” finché non viene emesso il segnale di fine stampa (stampa eseguita). Per mantenere il segnale di inizio stampa (PRIN), fare riferimento a Mantenere il segnale di avvio stampa (PRIN). • Mantenere il segnale di ristampa uscita (PRIN2) per più di 10 ms. Quando il segnale viene emesso per meno di 10 ms, e il segnale di ristampa non viene riconosciuto, il prodotto non esegue la ristampa.

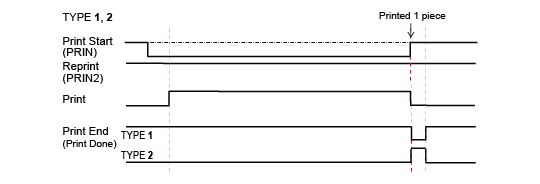

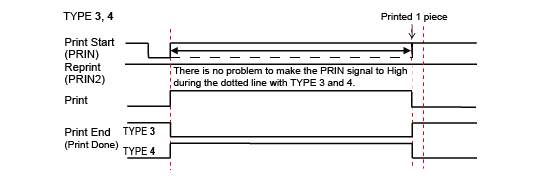

Mantenere il segnale di avvio stampa (PRIN)

Voce	Forma d’onda di ingresso
Avvio stampa

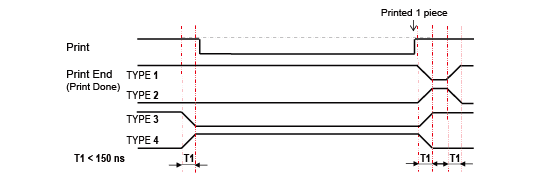

Segnale di fine stampa (PREND)

•	Il tempo di salita o discesa (T1) del segnale di stampa eseguita è inferiore a 150 ns. È necessario considerare il tempo quando si emette il segnale dai dispositivi collegati.

•	Quando il segnale di avvio stampa e il segnale di ristampa vengono emessi contemporaneamente, il segnale di avvio stampa viene abilitato e il prodotto non esegue la ristampa.

•	Il segnale di ristampa è valido solo dal momento della fine dell’operazione di stampa (QTY=0) fino alla successiva ricezione dei dati di stampa. In altre condizioni, il prodotto non esegue la ristampa.
