TOP > Specifiche del prodotto > Interfaccia > Interfaccia segnale esterno (EXT) > Diagramma dei tempi del segnale di attesa per il completamento dispensazione
Diagramma dei tempi del segnale di attesa per il completamento dispensazione
Voce
Forma d’onda di uscita

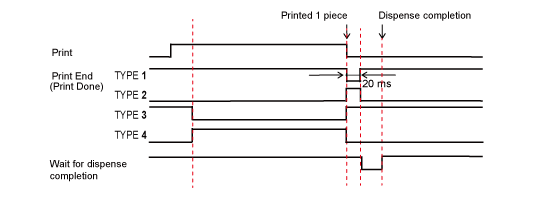

Arretramento dopo la stampa

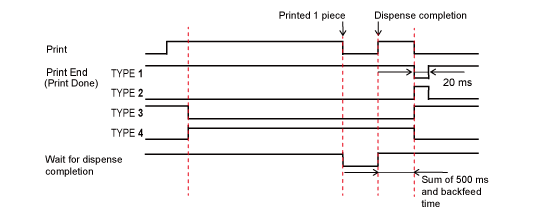

Arretramento prima della stampa
1.
Quando il segnale di attesa per il completamento della dispensazione è abilitato, si noti che i tempi di uscita del segnale di fine stampa (stampa eseguita) sono diversi tra arretramento dopo la stampa e arretramento prima della stampa.
a.
In arretramento dopo la stampa, il segnale di fine stampa (stampa eseguita) viene emesso dopo che l’etichetta in attesa di dispensazione è stata rimossa e il prodotto effettua l’arretramento alla posizione di avvio della stampa.
b.
In arretramento prima della stampa, il segnale di fine stampa (stampa eseguita) viene emesso dopo che il prodotto fa avanzare l’etichetta nella posizione di dispensazione.
2.
“Stampato 1 pezzo” include l’operazione del prodotto che fa avanzare l’etichetta nella posizione di dispensazione dopo la stampa.
