Sostituzione del nastro

Guarda il video qui (non richiede audio).

•	Per CL4NX Plus

•	Per CL6NX Plus

CL4NX Plus

CL6NX Plus

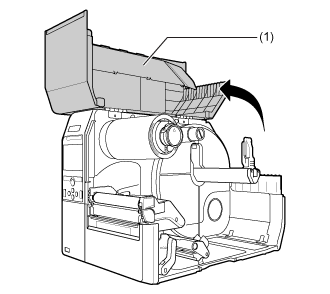

1.	Aprire il coperchio superiore (1).

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

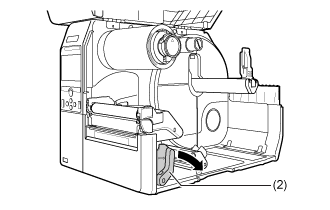

2.	Spingere la leva bloccaggio testina (2) verso la parte posteriore.

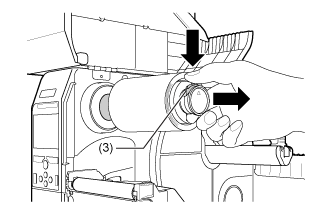

3.	Premere la linguetta (3) sulla punta del mandrino di avvolgimento nastro per estrarlo.

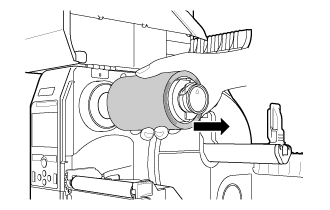

4.	Tirare per rimuovere il nastro usato dal mandrino di avvolgimento nastro.

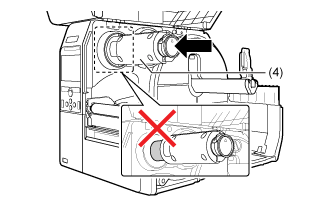

5.	Spingere il mandrino di avvolgimento nastro (4) fino in fondo.

6.	Rimuovere l’anima del nastro utilizzato dal mandrino di alimentazione nastro.

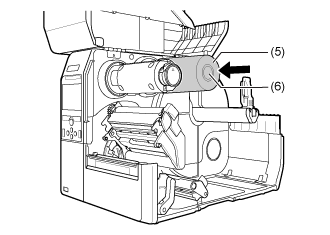

7.	Caricare il nastro (5) sul mandrino di alimentazione nastro (6).

Mentre si prende nota della direzione di avvolgimento, inserire il nastro fino in fondo.

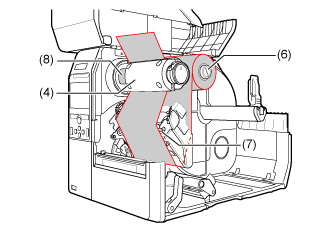

8.	Dal mandrino di alimentazione nastro (6), far passare il nastro sotto la testina di stampa (7).

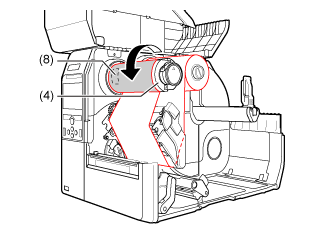

9.	Avvolgere il nastro in senso antiorario sul mandrino di avvolgimento nastro (4) e sul foglio di presa (8).

Ruotare il mandrino di avvolgimento nastro in senso antiorario per diversi giri, per avvolgere il nastro.

10.	Premere la testina di stampa verso il basso fino a quando la leva bloccaggio testina non si blocca.

11.	Chiudere il coperchio superiore.

• Quando si chiude il coperchio superiore, fare attenzione a non schiacciarsi le dita.

12.	Premere il pulsante (FEED) (AVANZAMENTO) in modo Offline per fare avanzare il materiale di stampa.

13.	Premere il pulsante (ONLINE) per passare al modo Online.
