TOP > Specifiche del prodotto > Interfaccia > Interfaccia IEEE1284
Interfaccia IEEE1284
Questa interfaccia è conforme allo standard IEEE1284.
Specifiche di base
Connettore
Amphenol 36 pin, femmina
Livello segnale
Livello alto
Da +2,4 a +5,0 V
Livello basso
Da +0,0 a +0,4 V
Modo ricezione
Buffer a elemento singolo, buffer multielemento

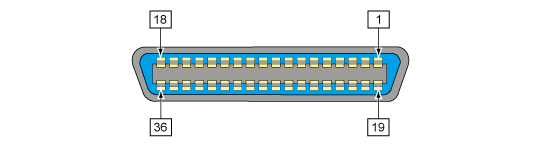

Specifiche pin connettore
N. pin
I/O
Descrizione
1
Ingresso
STROBO
2 - 9
Ingresso
DATI 1 - DATI 8
DATI 1
LSB
DATI 8
MSB
10
Uscita
ACK
11
Uscita
OCCUPATO
12
Uscita
CARTA VUOTA/ERRORE CARTA
13
Uscita
SELEZIONA
14
Ingresso
AVANZAMENTO AUTO
15
-
Non in uso
16
-
Massa LOGIC
17
-
Massa telaio
18
-
+5 V
19
-
RITORNO STROBO
20-27
-
RITORNO DATI 1 - DATI 8
28
-
RITORNO ACK
29
-
RITORNO OCCUPATO
30
-
RITORNO CARTA VUOTA
31
Ingresso
INIZIALIZZA
32
Uscita
GUASTO
33-35
-
Non in uso
36
Ingresso
SELEZIONA INGRESSO
Specifiche cavo
Connettore cavo
Amphenol 36 pin, maschio
Lunghezza cavo
1,5 m (5 piedi) o meno

•
Le specifiche sono soggette a modifiche senza preavviso.
