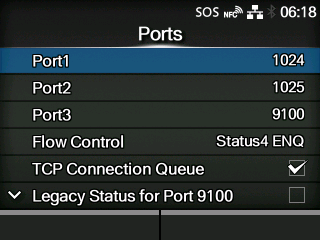

[Porte]

Imposta il numero della porta TCP/IP.

Le opzioni disponibili sono le seguenti:

Porta1

Impostare il numero porta della Porta1.

Per la connessione a due porte di Status4, questa porta viene utilizzata per la ricezione dei dati di stampa. Per la connessione a porta singola di Status3/Status5, questa porta viene utilizzata sia per la ricezione dei dati di stampa sia per inviare lo stato del prodotto.

Porta2

Impostare il numero porta della Porta2.

Per la connessione a due porte di Status4, questa porta viene utilizzata per inviare lo stato del prodotto.

Porta3

Impostare il numero porta della Porta3.

Per la connessione a una sola porta di Status3/Status4/Status5, questa porta viene utilizzata sia per la ricezione dei dati di stampa sia per riferire lo stato del prodotto.

Controllo flusso

Imposta il protocollo di comunicazione.

Coda connessione TCP

Consente di definire se permettere l'accodamento per la connessione nel caso in cui più host o applicazioni inviino richieste di connessione al prodotto.

Stato precedente Porta 9100

Impostare se modificare il formato dello stato inviato di Porta3 allo stato legacy.

◦	Non viene visualizzato se si è selezionato [Nessuno] nel menu [Controllo flusso].

Ritardo risposta ENQ

Impostare il periodo di ritardo per la risposta di stato alla richiesta di stato ENQ.

◦	Non disponibile se si è selezionato [Status4] nel menu [Controllo flusso].

Ciclo risposta

Consente di impostare l'intervallo per la risposta di stato ciclica.

◦	Disponibile solo se si è selezionato [Status4] nel menu [Controllo flusso].

BCC

Impostare la funzione di controllo BCC.

◦	Viene visualizzato solo se è stato selezionato [Status5] nel menu [Controllo flusso].

Ruoli di Porta1 a Porta3

Nella funzione Socket Server di TCP/IP, è possibile utilizzare uno dei seguenti metodi di connessione.

Le porte da utilizzare e i rispettivi ruoli variano in funzione del metodo di connessione e del protocollo di comunicazione.

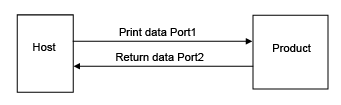

Connessione a due porte

Porta1 viene utilizzata per la ricezione dei dati di stampa e Porta2 viene utilizzata per inviare lo stato del prodotto.

La connessione a due porte è disponibile quando il protocollo di comunicazione è Status4.

Connessione a una porta

La connessione a una porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.

Quando il protocollo di comunicazione è Status4, viene utilizzata Porta3.

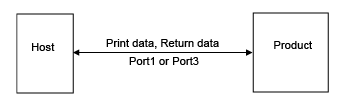

Quando il protocollo di comunicazione è Status3 o Status5, viene utilizzata Porta1 o Porta3.
