[Output]

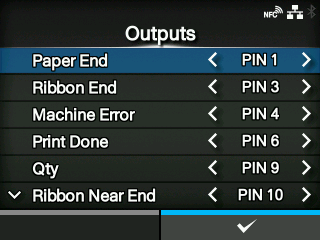

Per i modelli non RFID

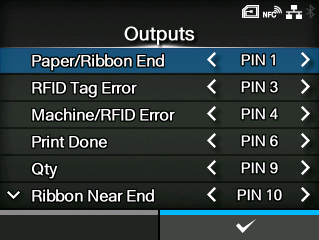

Per i modelli RFID

Assegnare il n. pin ai segnali di uscita.

Premere i pulsanti / per evidenziare la voce che si desidera modificare, quindi premere i pulsanti / per cambiare il n. pin.

Premere il pulsante per salvare le impostazioni e tornare al menu [Segnali].

Le opzioni disponibili sono le seguenti:

Fine carta

Fine carta/nastro (per modelli RFID)

Assegnare il n. pin per l’emissione del segnale di fine carta.

Assegnare il n. pin per l’emissione del segnale di fine carta/nastro se è stato installato RFID.

Fine nastro

Err. tag RFID (per modelli RFID)

Assegnare il n. pin per l’emissione del segnale di fine nastro.

Assegnare il n. pin per l’emissione del segnale errore tag RFID se è stato installato RFID.

Errore macchina

Err. macchina/RFID (per modelli RFID)

Assegnare il n. pin per l’emissione del segnale di errore macchina.

Assegnare il n. pin per l’emissione del segnale errore macchina/RFID se è stato installato RFID.

Stampa eseguita

Assegnare il n. pin per l’emissione del segnale di stampa eseguita.

Qtà

Offline

[Qtà] viene visualizzato se [MODO1] è stato selezionato nel menu [EXT 9PIN].

[Offline] viene visualizzato se [MODo2] è stato selezionato nel menu [EXT 9PIN].

Assegnare il n. pin per l’emissione del segnale Qtà/Offline.

Nastro quasi term.

Assegnare il n. pin per l’emissione del segnale nastro quasi terminato.

Erogatore

Assegnare il n. pin per l’emissione del segnale dispenser.

◦	Utilizzare questo segnale per collegare l’unità dispenser o il kit taglierina linerless (solo CL4NX Plus).

Etichette quasi finite

Assegnare il n. pin per l’emissione del segnale etichette quasi terminate.

Le opzioni per ciascuna emissione del segnale sono le seguenti:

[PIN 1]	Impostare il segnale selezionato sul pin 1.
[PIN 3]	Impostare il segnale selezionato sul pin 3.
[PIN 4]	Impostare il segnale selezionato sul pin 4.
[PIN 6]	Impostare il segnale selezionato sul pin 6.
[PIN 9]	Impostare il segnale selezionato sul pin 9.
[PIN 10]	Impostare il segnale selezionato sul pin 10.
[OFF]	Impostare il segnale selezionato sul modo spento.

• Non è possibile impostare alcuna emissione utilizzando lo stesso numero di pin. Se si cerca di impostare lo stesso numero, le impostazioni verranno visualizzate in rosso e non sarà possibile salvarle.

---

Argomenti correlati

[EXT 9PIN]
