Utilizzo della funzione SATO RF Analyze per misurare i tag RFID

Utilizzo della funzione SATO RF Analyze per misurare un tag RFID.

Questa funzione sposta automaticamente l’antenna standard RFID del prodotto per misurare i tag RFID e per determinare le condizioni di scrittura e lettura coerente dei tag. I risultati della misurazione vengono applicati immediatamente al prodotto. Inoltre, salvandole come un modello di tag RFID, è possibile accedere facilmente alle impostazioni quando si utilizzano gli stessi tag RFID.

• La lunghezza dal bordo anteriore del tag all’inserto deve essere di 15 mm (0,59”) o più. • La lunghezza del tag deve essere di 42 mm (1,65”) o più (incluso il liner) per eseguire SATO RF Analyze. • Mantenere il valore di impostazione del livello potenza radio a 24 dBm o meno.

Impostazione delle condizioni di misurazione

Prima di eseguire la misurazione, impostare il livello di ricerca, la potenza di scrittura/lettura (solo moduli UHF) e il nome per il salvataggio come modello di tag RFID.

Impostare la potenza di scrittura/lettura in base alla Guida di configurazione inserto. Per i dettagli, accedere al seguente URL:

https://www.sato-global.com/rfid/guide.html

Per utilizzare inserti che non sono presenti nella Guida di configurazione inserto, utilizzare i valori iniziali.

1.	Quando il prodotto è in modo Online, premere il pulsante sul pannello operatore per passare al modo Offline.

2.	Premere il pulsante per visualizzare il menu [Verifica].

3.	Premere i pulsanti / per selezionare [Interfaccia], quindi premere il pulsante .

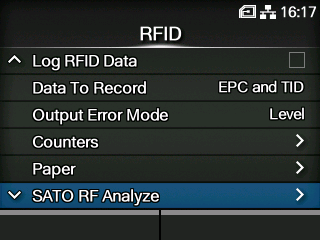

4.	Premere i pulsanti / per selezionare [RFID] > [SATO RF Analyze], quindi premere il pulsante .

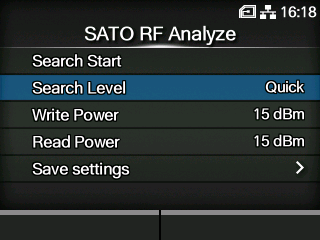

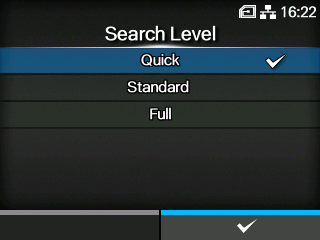

5.	Premere i pulsanti / per selezionare [Livello di ricerca], quindi premere il pulsante .

6.	Premere i pulsanti / per selezionare il livello di ricerca da eseguire, quindi premere il pulsante .

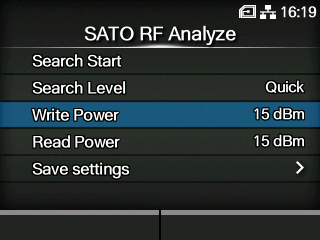

7.	Se si utilizza un modulo UHF, premere i pulsanti / per selezionare [Potenza scrittura], quindi premere il pulsante .

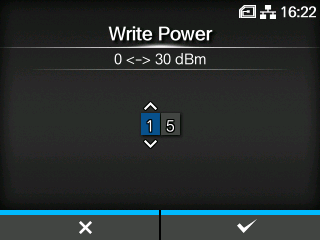

8.	Impostare la potenza di scrittura, quindi premere il pulsante per salvare l’impostazione.

• Mantenere il valore di impostazione a 24 dBm o meno.

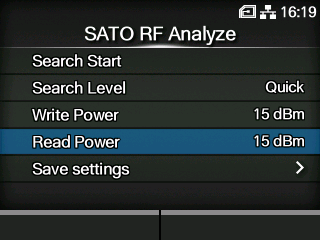

9.	Se si utilizza un modulo UHF, premere i pulsanti / per selezionare [Potenza lettura], quindi premere il pulsante .

10.	Impostare la potenza di lettura, quindi premere il pulsante per salvare l’impostazione.

• Mantenere il valore di impostazione a 24 dBm o meno.

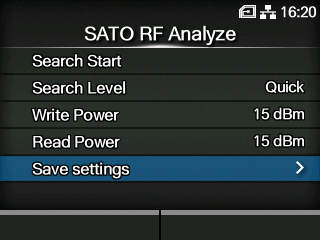

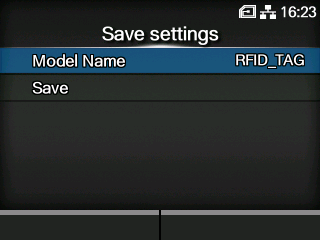

11.	Premere i pulsanti / per selezionare [Salva le impostazioni], quindi premere il pulsante .

12.	Premere i pulsanti / per selezionare [Nome modello], quindi premere il pulsante .

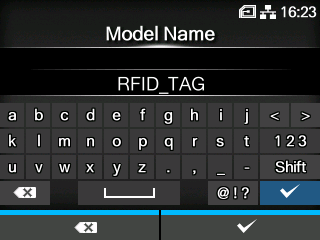

13.	Modificare il nome del modello in cui salvare i risultati di misurazione, quindi premere il pulsante .

È possibile inserire un massimo di 32 caratteri. È possibile utilizzare caratteri alfabetici (maiuscoli e minuscoli), numeri e simboli.

• Se lo si salva senza inserire un nome modello, il nome del modello verrà salvato come predefinito, “RFID_TAG”.

Esecuzione di SATO RF Analyze

Eseguire SATO RF Analyze utilizzando le condizioni di misurazione impostate.

14.	Impostare il tag RFID sul prodotto.

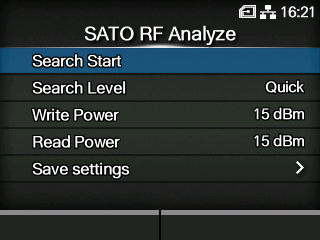

15.	Selezionare [Avvio ricerca] sulla schermata [SATO RF Analyze], quindi premere il pulsante .

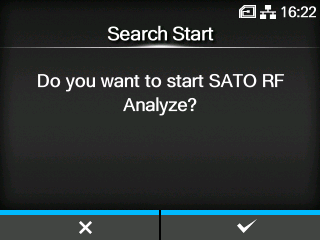

16.	Premere il pulsante sulla schermata di conferma.

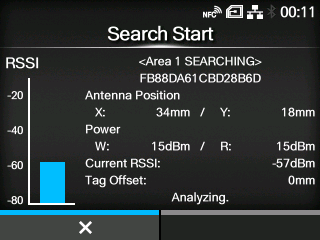

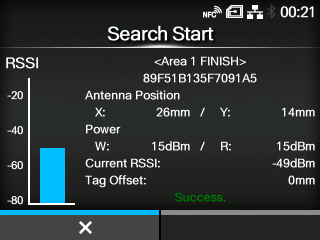

La misurazione si avvia e lo stato della misurazione appare sullo schermo.

17.	Quando la misurazione è completa e viene visualizzato [TERMINA], premere il pulsante .

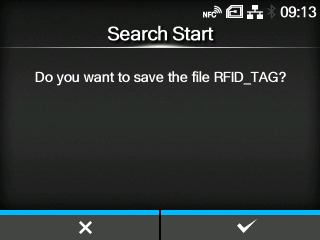

18.	Per salvare i risultati delle misurazioni come modello di tag RFID, premere il pulsante . Per non salvarli, premere il pulsante .

• Se una misurazione non riesce, appare un messaggio per regolare i valori [Potenza scrittura] e [Potenza lettura] di +1 dBm o -1 dBm, in base alla causa. Premere il pulsante per eseguire la regolazione, quindi eseguire nuovamente la misurazione. • Non aprire il coperchio superiore durante la misurazione. Se si apre il coperchio superiore prima di chiudere il messaggio che chiede se salvare le impostazioni, sarà necessario ripetere la misurazione. • Non inviare un comando DC2 al prodotto durante la misurazione. Se viene ricevuto il comando di impostazione della potenza radio o di ripristino, la misurazione non termina correttamente. • Non eseguire più di 10 misurazioni consecutive. Se è necessario eseguire 11 o più misurazioni, lasciare raffreddare il modulo RFID prima di farlo. • Se si verifica un errore durante la misurazione e la misurazione viene interrotta, il display torna alla schermata di conferma indipendentemente dal tipo di errore.
