Connessione Interfaccia RS-232C (standard)

Collegare il cavo di interfaccia quando il prodotto è spento.

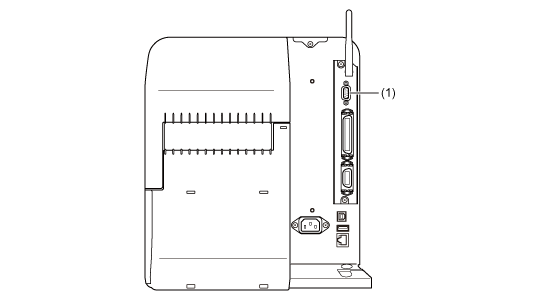

Collegare il cavo RS-232C al relativo connettore (1).

Configurare le impostazioni dell'interfaccia del prodotto in base alle impostazioni dell’interfaccia del computer.

Le condizioni per la comunicazione dell’interfaccia RS-232C possono essere impostate dal menu [Interfaccia] del prodotto o con lo strumento All-In-One.

• Per utilizzare l’interfaccia RS-232C per collegarsi al computer, il menu [Strumenti] > [Lettore di codici a barre] > [Lettura] > [Interfaccia] del prodotto deve essere impostato su [RS-232C]. • Le impostazioni dell'interfaccia del computer possono essere confermate nel seguente modo. In Gestione dispositivi, fare clic col pulsante destro del mouse su [Ports (COM & LPT)] > [Communications Port (COM1)] e selezionare [Properties]. Quindi controllare la scheda [Port Settings] della schermata Proprietà visualizzata. • Per il cavo RS-232C, occorre notare che il cavo di connessione varia in base alle impostazioni del protocollo di comunicazione. Se si utilizza il cavo errato, non funzionerà correttamente. • Se le impostazioni di comunicazione tra il computer e il prodotto differiscono, non funzionerà correttamente. Verrà rilevato un errore di comunicazione. • Per utilizzare il driver della stampante, il protocollo di comunicazione deve essere impostato su Status4. (Il valore iniziale del protocollo di comunicazione per l’interfaccia RS-232C del prodotto è Status4.) • Assicurarsi che venga utilizzato il cavo RS-232C raccomandato. • Se si utilizza un cavo di conversione seriale USB non si garantisce la stampa. Inoltre, non è fornito alcun supporto per la procedura di connessione.

---
