Specifiche di base della funzione di controllo del codice a barre

La funzione di controllo del codice a barre esegue un controllo della lettura di un codice a barre stampato da questo prodotto per evitare la distribuzione di etichette con codici a barre difettosi. È possibile utilizzare questa funzione installando sul prodotto i dispositivi di controllo codice a barre supportati.

Le specifiche di base della funzione di controllo del codice a barre sono le seguenti:

Voce		Specifiche
Dispositivi di controllo codice a barre supportati		• Prodotti da IDEC/DATALOGIC (connessione USB) ◦ WB1F-100S1S (per codici a barre 1D) ◦ GFS4170 (per codici a barre 1D) ◦ GFS4470 (per codici a barre 1D/codici 2D) • Prodotti da KEYENCE (connessione RS-232C) ◦ BL-1301 (per codici a barre 1D) ◦ SR-710 (per codici a barre 1D/codici 2D) Fare riferimento al manuale del dispositivo di controllo codice a barre per le impostazioni e i codici a barre supportati.
Comandi supportati		SBPL/SZPL/SIPL/STCL/SDPL/SEPL   • AEP non è supportato.
Modi di stampa supportati		Continua/Taglierina/Taglia e stampa/Dispenser/Linerless (solo CL4NX Plus)   • Non disponibile in modo strappo. • Non disponibile per i modelli RFID. • La funzione di stampa Nulla non è disponibile nel modo dispenser/linerless (solo CL4NX Plus).
Velocità di stampa/tonalità di stampa		La velocità di stampa e la tonalità di stampa ottimali per una lettura sicura variano a seconda di diverse condizioni, come il tipo di codice a barre e il layout dell’etichetta. Assicurarsi di eseguire con attenzione una lettura di prova e di determinare le impostazioni.

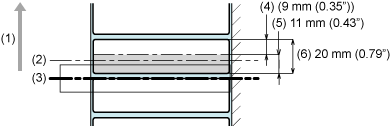

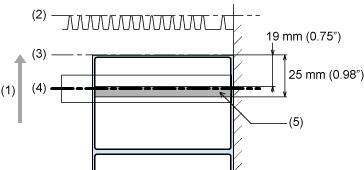

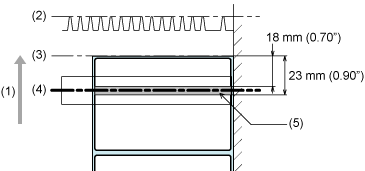

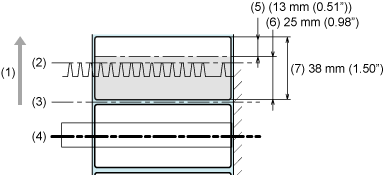

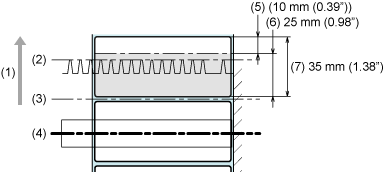

Area stampabile (Area leggibile del codice a barre)		Uguale alle specifiche del prodotto. Tuttavia, esistono le seguenti limitazioni: Modo continuo I codici a barre stampati entro l’intervallo di 11 mm (0,43”) dal bordo posteriore dell’etichetta non possono essere letti poiché sono bloccati dalla testina di stampa e dalla piastra di regolazione nastro. (1) Direzione di avanzamento materiale di stampa (2) Piastra di regolazione nastro (3) Testina di stampa (4) Area leggibile (per il passo minimo materiale di stampa) (5) Area non leggibile (6) Passo minimo materiale di stampa Modo taglierina/Modo Taglia e stampa I codici a barre stampati all’interno dell’area seguente non possono essere letti perché sono bloccati dal coperchio taglierina. ◦ Taglierina (taglio di ogni etichetta): 25 mm (0,98”) dal lato posteriore dell’etichetta (1) Direzione di avanzamento materiale di stampa (2) Coperchio taglierina (3) Posizione di taglio (4) Testina di stampa (5) Area leggibile (per il passo minimo materiale di stampa) (6) Area non leggibile (7) Passo minimo materiale di stampa 　 ◦ Taglierina (taglio in base al numero di etichette specificato)/Taglia e stampa: 44 mm (1,73”) dal lato posteriore dell’etichetta (1) Direzione di avanzamento materiale di stampa (2) Coperchio taglierina (3) Posizione di taglio (4) Testina di stampa (5) Area leggibile (per il passo minimo materiale di stampa) (6) Area non leggibile (7) Passo minimo materiale di stampa Modo Taglia e stampa Non stampare un codice 2D o un codice a barre seriale (90° o 270° in relazione alla direzione di avanzamento del materiale di stampa) all’interno dell’area seguente, perché potrebbe causare uno spazio vuoto bianco. ◦ CL4NX Plus: da 18 a 23 mm (da 0,70” a 0,90”) dall’estremità anteriore dell’etichetta (posizione di taglio) (1) Direzione di avanzamento materiale di stampa (2) Coperchio taglierina (3) Posizione di taglio (4) Testina di stampa (5) Intervallo in cui si verificano spazi vuoti bianchi 　 ◦ CL6NX Plus: da 19 a 25 mm (da 0,75” a 0,98”) dall’estremità anteriore dell’etichetta (posizione di taglio) (1) Direzione di avanzamento materiale di stampa (2) Coperchio taglierina (3) Posizione di taglio (4) Testina di stampa (5) Intervallo in cui si verificano spazi vuoti bianchi Modo linerless (solo CL4NX Plus) I codici a barre stampati entro un intervallo di 25 mm (0,98”) dal bordo posteriore dell’etichetta non possono essere letti poiché sono bloccati dal coperchio taglierina. (1) Direzione di avanzamento materiale di stampa (2) Coperchio taglierina (3) Posizione di taglio (4) Testina di stampa (5) Area leggibile (per il passo minimo materiale di stampa) (6) Area non leggibile (7) Passo minimo materiale di stampa
Formati di materiale di stampa utilizzabili	Larghezza materiale di stampa	Uguale alle specifiche del prodotto.
	Passo materiale di stampa	La dimensione minima è diversa dalle specifiche del prodotto. Modo continuo ◦ 203 dpi: da 20 a 2.497 mm (da 0,79” a 98,30”) (con liner: da 23 a 2.500 mm (da 0,90” a 98,42”)) ◦ 305 dpi: da 20 a 1497 mm (da 0,79” a 58,94”) (con liner: da 23 a 1500 mm (da 0,90” a 59,05”)) ◦ 609 dpi (solo CL4NX Plus): da 20 a 397 mm (da 0,79” a 15,63”) (con liner: da 23 a 400 mm (da 0,90” a 15,75”)) Modo taglierina (taglio di ogni etichetta) ◦ 203 dpi: da 35 a 2.497 mm (da 1,38” a 98,30”) (con liner: da 38 a 2.500 mm (da 1,50” a 98,42”)) ◦ 305 dpi: da 35 a 1497 mm (da 1,38” a 58,94”) (con liner: da 38 a 1500 mm (da 1,50” a 59,05”)) ◦ 609 dpi (solo CL4NX Plus): da 35 a 397 mm (da 1,38” a 15,63”) (con liner: da 38 a 400 mm (da 1,50” a 15,75”)) Taglierina (taglio in base al numero di etichette specificato)/Modo Taglia e stampa ◦ 203 dpi: da 54 a 2.497 mm (da 2,13” a 98,30”) (con liner: da 57 a 2.500 mm (da 2,24” a 98,42”)) ◦ 305 dpi: da 54 a 1497 mm (da 2,13” a 58,94”) (con liner: da 57 a 1500 mm (da 2,24” a 59,05”)) ◦ 609 dpi (solo CL4NX Plus): da 54 a 397 mm (da 2,13” a 15,63”) (con liner: da 57 a 400 mm (da 2,24” a 15,75”)) Modo dispenser ◦ 27 a 397 mm (da 1,06” a 15,63”) (con liner: da 30 a 400 mm(da 1,18” a 15,75”)) Modo linerless (solo CL4NX Plus) ◦ 38 - 120 mm (1,50" - 4,72")
Tipi di materiale di stampa utilizzabili		Uguale alle specifiche del prodotto. Se il colore dell’etichetta è argento o laminato, tuttavia, ciò rende difficile per il dispositivo di controllo codice a barre la lettura del codice a barre, poiché la luce del dispositivo di controllo codice a barre potrebbe causare un riflesso sulla superficie dell’etichetta. Assicurarsi di eseguire in anticipo una lettura di prova con attenzione.
Orientamenti leggibili di codice a barre	Dispositivo di controllo codice a barre 1D	(1) Direzione di avanzamento materiale di stampa
	Dispositivo di controllo codice 2D	(1) Direzione di avanzamento materiale di stampa Posizionare il codice a barre entro le dimensioni del campo visivo. Eseguire con attenzione una lettura di prova in anticipo.
Dimensioni del codice a barre consigliate	Codice a barre 1D	Barra stretta: 0,25 mm (0,01”) o superiore • 203 dpi: 2 dot o più • 305 dpi: 3 dot o più • 609 dpi (solo CL4NX Plus): 6 dot o più Fare riferimento alle specifiche di ciascun dispositivo di controllo codice a barre.
	Codice 2D	Dimensione cella: 0,25 mm (0,01”) o superiore • 203 dpi: 2 dot o più • 305 dpi: 3 dot o più • 609 dpi (solo CL4NX Plus): 6 dot o più Fare riferimento alle specifiche di ciascun dispositivo di controllo codice a barre. La dimensione del campo visivo è conforme alle specifiche del dispositivo di controllo codice a barre.

　

Formati dei codici disponibili

La funzione di controllo dei codici a barre supporta i seguenti formati di codice. Controllare le specifiche del dispositivo di controllo codice a barre per garantire la compatibilità con i tipi di codice disponibili.

Tipo codice	Formati dei codici disponibili
Codici a barre 1D	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2 of 5 Matrice 2 di 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
2D Codes	PDF417 Micro PDF417 Maxi Code QR Code Micro QR Code Data Matrix Aztec Code
Simboli combinati	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar (CC-A/CC-B)

• Per utilizzare il modo di confronto, creare i codici a barre utilizzando i comandi codice a barre. Se un codice a barre come dati grafici (immagine BMP, ecc.) o un codice a barre prestampato viene posizionato all’interno dell’area leggibile del codice a barre, questo modo potrebbe non funzionare correttamente.

• In modo di lettura, è possibile includere codici a barre che non sono stati creati da comandi codice a barre (come dati grafici o codici a barre prestampati) come destinazione di controllo. Per farlo, selezionare [Impostazioni] in [Impost. n. codici a barre] e specificare il numero di codici a barre per etichetta in [Barcodes per Label]. Tuttavia, possono verificarsi dei casi in cui quei codici a barre non possono essere letti dagli scanner, pertanto questo modo non funziona correttamente.

---
