[Stampa in corso] Menu
Le seguenti impostazioni sono disponibili nel menu [Stampa in corso].
[Tipo di supporto]
Imposta il tipo di materiale di stampa.
Le opzioni sono le seguenti:
•
[Etichetta]
•
[Braccialetto]
•
[koDakara]

•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].

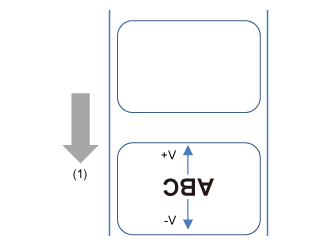

[Lung. etichetta]
Imposta la lunghezza del materiale di stampa.
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione della lunghezza dell'etichetta è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da 1 a 20000 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da 1 a 18000 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
impostare la dimensione dell'etichetta in modo da comprendere anche il supporto.

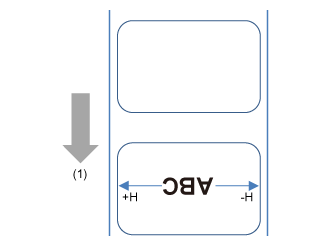

[Larg. etichetta]
Imposta la larghezza del materiale di stampa.
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione della larghezza dell'etichetta è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da 1 a 832 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da 1 a 1248 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
impostare la dimensione dell'etichetta in modo da comprendere anche il supporto.

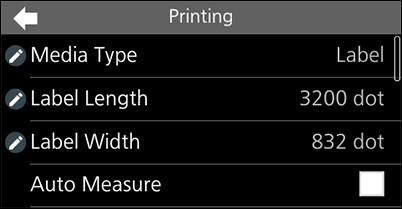

[Misura Lab. autom.]
Il prodotto misura automaticamente la lunghezza del materiale di stampa.
La lunghezza misurata del materiale di stampa sarà automaticamente salvata in [Lung. etichetta].
Viene visualizzato solo se è stato selezionato [Etichetta] nel menu [Tipo di supporto].
Questa può essere eseguita se si seleziona [Gap] o [I-Mark] nel menu [Tipo sensore].
　
La procedura di impostazione della lunghezza dell'etichetta con la funzione Misura Lab. autom. è la seguente:
1.
Caricare il materiale di stampa.
2.
Abilita [Misura Lab. autom.].
3.
Premere il pulsante (Accensione/Home) per visualizzare la schermata Home.
4.
Premere il pulsante (Accensione/Home) per visualizzare la schermata Online.
L'etichetta avanza e viene misurata la lunghezza dell'etichetta.
La lunghezza dell'etichetta misurata viene salvata in [Lung. etichetta].

•
Quando si abilita [Misura Lab. autom.], la funzione viene eseguita nelle seguenti condizioni:
◦
La prima volta che il prodotto passa al modo Online dopo essere stato acceso
◦
Quando il prodotto passa al modo Online dopo l'apertura/chiusura del coperchio superiore
◦
Quando il prodotto passa al modo Online dopo la modifica delle impostazioni nel menu [Tipo sensore]
•
Se [Protocollo] nel menu [Applicazioni] viene modificato in [SZPL], la funzione [Misura Lab. autom.] viene abilitata ed eseguita automaticamente.
•
Quando il menu [Avanzato] > [Prevenzione spreco etichetta] è abilitato, disabilitare [Misura Lab. autom.]. Se si abilita [Misura Lab. autom.], non si garantisce l’esecuzione corretta della funzione Prevenzione spreco etichetta.
[Modalità di stampa]
Selezionare se stampare utilizzando un nastro o un supporto per stampa termica diretta.
Disponibile solo per il modello combinato con stampa termica diretta/a trasferimento termico.
Le opzioni sono le seguenti:
Usa nastro
Stampa utilizzando un nastro.
Termico diretto
Stampa utilizzando materiali di stampa per tecnologia termica diretta.

•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
[Nastro quasi terminato]
Se la funzione [Nastro quasi terminato]è abilitata, quando il nastro sta per esaurirsi, viene visualizzata l'icona di avvertimento. La stampa non si arresta anche se compare l'icona.
Viene visualizzata solo se si è selezionato [Usa nastro] nel menu [Modalità di stampa] nel modello combinato per stampa termica diretta/a trasferimento termico.

•
L'icona di avvertimento compare nella barra di stato nella parte superiore della schermata.
[Velocità]
Imposta la velocità di stampa.
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione della velocità di stampa è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (8 dot/mm)
da 2 a 8 ips (pollici/sec) (da 50,8 a 203,2 mm/sec)
305 dpi (12 dot/mm)
da 2 a 6 ips (pollici/sec) (da 50,8 a 152,4 mm/sec)

•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
•
La selezione di una velocità di stampa troppo elevata può influire sulla qualità di stampa.
[Tipo sensore]
Imposta il tipo di sensore per il rilevamento del materiale di stampa.
Le opzioni sono le seguenti:
Nessuno
Disattiva il sensore del materiale di stampa.
Gap
Consente di selezionare quando si utilizza materiale di stampa con spazio tra le etichette. Utilizza il sensore trasmissivo.
I-Mark
Seleziona quando si utilizza materiale di stampa con il segno I-Mark. Utilizza il sensore a riflessione.

•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
[Modo automatico]
Quando [Modo automatico] è abilitata, il modo di stampa cambia automaticamente secondo lo stato dell'opzione installata.
Opzione installata
Il modo di stampa è impostato dal modo automatico
Nessuno
Strappo
Taglierina
Taglierina
[Modo stampa]
Imposta manualmente il modo di stampa.
Questa funzione può essere impostata se è disabilitato [Modo automatico] .
Le opzioni sono le seguenti:
[Continuo]
Stampa in continuo il numero specificato di elementi. Il materiale di stampa rimane costantemente in posizione, pronto per la stampa.
[Strappo Etic.]
Dopo la stampa del numero specificato di elementi, il prodotto fa avanzare l'ultimo elemento, in modo tale che fuoriesca completamente dal lato anteriore del prodotto stesso, per essere rimosso. Dopo la stampa, occorre staccare manualmente l'elemento. Il materiale di stampa tornerà alla posizione della testina di stampa per iniziare la stampa successiva.
[Taglierina]
Taglia ogni elemento mentre stampa in continuo il numero di elementi specificato.
[Taglia e stampa]
Consente di stampare i dati successivi mentre i dati precedenti vengono tagliati in corrispondenza della posizione dell'elemento stampato. Se non si ricevono dati di stampa entro il periodo specificato per [Espelli taglio], il prodotto fa avanzare il materiale di stampa fino alla posizione di taglio e alla posizione finale del materiale di stampa.
[Taglierina parziale]
Taglia ogni elemento mentre lascia una parte dello stesso durante la stampa in continuo del numero di elementi specificato.

•
Modificando il modo di stampa, è possibile cambiare [Tipo sensore] e [Backfeed]. Dopo la modifica delle impostazioni, verificare che queste siano compatibili con il materiale di stampa utilizzato.

•
I modi di stampa selezionabili variano in base alle opzioni installate.
Opzione installata
Modo di stampa
Nessuno
Modulo continuo/A strappo
Taglierina
Modulo continuo/A strappo/Taglierina/Taglia e stampa/Taglierina parziale
[Backfeed]
[Backfeed] è utilizzabile solo quando il modo di stampa è impostato su un modo diverso dalla Stampa continua.
Le opzioni sono le seguenti:
Nessuno
Non viene effettuato l'arretramento.
Dopo
Dopo il taglio, il bordo iniziale del successivo elemento da stampare viene arretrato fino alla posizione della testina di stampa.
Prima
Prima della stampa, il bordo iniziale del successivo elemento da stampare viene arretrato fino alla posizione della testina di stampa.

•
Le operazioni selezionabili variano in base al modo di stampa.
Modo di stampa
Arretramento
Nessuno
Prima
Dopo
Stampa continua
Possibile
-
-
Strappo
-
Possibile
-
Taglierina
Possibile
Possibile
Possibile
Taglia e stampa
-
-
Possibile
Taglierina parziale
Possibile
Possibile
-
[Espelli taglio]
Nel modo Taglia e stampa o Arretramento prima della stampa, con la taglierina parziale, definire se eseguire la funzione Espelli taglio e l'ora di esecuzione di tale funzione.
La funzione Espelli taglio non stampa i dati successivi e termina l'operazione di stampa dopo il taglio dell'ultimo elemento stampato.
Viene visualizzato solo se è stata selezionata l'opzione [Taglia e stampa] nel menu [Modo stampa] o se è stata selezionata l'opzione [Taglierina parziale] e quindi [Prima] in [Backfeed].
L'intervallo di impostazione va da 0 a 5 (sec). Se impostato a 0, la funzione Espelli taglio non viene eseguita.
[Gamma intensità stampa]
Visualizza l'intervallo dell'intensità di stampa.
La gamma dell'intensità di stampa influisce sull'intensità stessa della stampa. L’intervallo consentito va da A ad F. Il prodotto è impostato su A.
[Intensità stampa]
Indicare la tonalità di stampa in 10 gradini.
L'intervallo consentito va da 1 a 10. dove 1 è la tonalità più bassa e 10 quella più elevata.

•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
•
Per una regolazione fine della tonalità di stampa, impostare [Stampa in corso] > [Avanzato] > [Regolazioni] > [Regolaz. intensità stampa].
[Imaging]
Imposta la posizione di riferimento della stampa in senso verticale e orizzontale.
Le opzioni disponibili sono le seguenti:
Verticale
Imposta la posizione di stampa nella direzione verticale.
Imposta il valore di correzione rispetto alla posizione di riferimento per la stampa come “-” per la direzione avanzamento carta e "+" per la direzione opposta all'avanzamento carta.
(1) Direzione di avanzamento
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da -19999 a +19999 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da -17999 a +17999 dot
Orizzontale
Imposta la posizione di stampa nella direzione orizzontale.
Impostare il valore di correzione dalla posizione di riferimento stampa come "-" per spostarla verso destra (guardando verso il prodotto) e "+" per spostarla verso sinistra.
(1) Direzione di avanzamento
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da -831 a +831 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da -1247 a +1247 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].

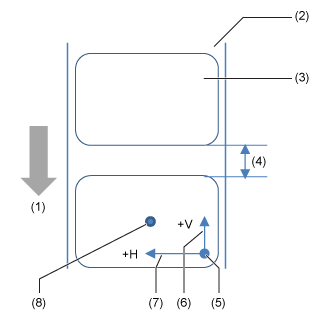

Spostamento della posizione di riferimento per la stampa e del punto di riferimento di base
(1) Direzione di avanzamento
(2) Liner
(3) Etichetta
(4) Spazio tra le etichette
(5) Posizione di riferimento stampa (prima della correzione)
(6) Spostamento del punto di riferimento base verticale
(7) Spostamento del punto di riferimento base orizzontale
(8) Punto di riferimento base dopo lo spostamento
[Avanzato]
Imposta i dettagli relativi al funzionamento del sensore e al movimento di stampa.
Le opzioni disponibili sono le seguenti:
[Calibra]
Regola il livello del sensore del materiale di stampa.
Se il rilevamento del materiale di stampa presenta dei problemi, consente di regolare il livello del sensore del materiale di stampa.
Le opzioni disponibili sono le seguenti:
[Calibrazione auto]
Effettua la calibrazione automatica per il sensore del materiale di stampa selezionato.
Le opzioni sono le seguenti:
Gap + I-Mark
Esegue la regolazione sia per il sensore spazio che per il sensore I-mark.
Gap
Regola il sensore spazio.
I-Mark
Regola il sensore I-mark.
Parte superiore dell’etichetta
Regola il sensore superiore etichetta.

•
Per il materiale di stampa privo di liner, ad esempio braccialetti e koDakara, [Parte superiore dell’etichetta] non è regolabile.
La procedura per la calibrazione automatica del sensore del materiale di stampa è la seguente:
1.
Aprire il coperchio superiore.
2.
Caricare il materiale di stampa.
◦
Per la regolazione [Gap + I-Mark]/[Gap]/[I-Mark]
Togliere l'etichetta dal liner, quindi configurare il liner in modo che l'I-mark non si trovi sopra il sensore per I-mark.
Per il materiale di stampa senza liner, ad esempio braccialetti o carta modulo continuo, caricare il materiale come al solito.
◦
Per la regolazione [Parte superiore dell’etichetta]
Togliere l'etichetta dal liner, quindi configurare il liner in modo che l'I-mark non si trovi sopra il sensore superiore etichetta.
3.
Chiudere il coperchio superiore.
4.
Toccare il tipo di sensore nell'elenco per regolarlo.
5.
Quando viene visualizzata la schermata di conferma, toccare .
Se un messaggio indica che la regolazione non è riuscita, caricare correttamente il materiale di stampa e riprovare.
6.
Toccare .
7.
Ricaricare il materiale di stampa.
8.
Conferma i risultati della regolazione del sensore del materiale di stampa.
◦
Se si è regolato [Gap + I-Mark]/[Gap]/[I-Mark]
Viene visualizzata la schermata Offline, toccare [Feed], quindi confermare che il materiale avanza correttamente.
◦
Se si è regolato [Parte superiore dell’etichetta]
Visualizza la schermata Online. Conferma che il materiale di stampa è correttamente regolato per stampare la posizione iniziale con la funzione Prevenzione spreco etichetta.

•
Se il materiale di stampa non avanza correttamente dopo aver eseguito la procedura [Calibrazione auto], contattare il rivenditore o l'assistenza SATO.
[Livelli GAP]
Imposta manualmente il livello del sensore dello spazio tra le etichette.
La procedura di impostazione è la seguente:
In primo luogo, regolare il livello "Low" (Basso) riferito alla tensione del sensore spazio.
1.
Togliere l'etichetta dal supporto.
2.
Fare passare il liner sopra il sensore I-mark (tacca nera). Allinearlo in modo che il sensore I-mark non rilevi l'I-mark ( tacca nera).
3.
Chiudere il coperchio superiore. Per ottenere il risultato di regolazione corretto, effettuare la regolazione dopo aver chiuso il coperchio superiore.
4.
Toccare [Livelli GAP] nel menu [Calibra].
5.
Modificare il valore [Emit] finché il valore [Sensor] non è inferiore a 0,5 (V). Impostare il valore [Emit] più basso possibile.
6.
Se il valore [Sensor] non scende al di sotto di 0,5 una volta modificato il valore [Emit], modificare il valore [Receive].
7.
Prendere nota del valore [Sensor] rilevato durante la procedura precedentemente descritta. Questo è il valore del livello "Low" (Basso) del sensore dello spazio.
　
Successivamente, verificare il livello "High" (Alto) riferito alla tensione del sensore dello spazio nel seguente modo:
1.
Fare passare il materiale di stampa (con il liner) sopra il sensore I-mark. Allinearlo in modo che il sensore I-mark non rilevi l'I-mark ( tacca nera).
2.
Chiudere il coperchio superiore.
3.
Verificare il valore [Sensor].
Se il valore è di 1,0 (V) superiore al valore "Low" (Basso) registrato, questo è il livello "High" (Alto) del sensore dello spazio.
Se la differenza tra i livelli "High" (Alto) e "Low" (Basso) è inferiore a 1,0, regolare i valori [Emit] e [Receive] in modo da ottenere una differenza superiore a 1,0; in alternativa ripetere di nuovo la regolazione del livello "Low" (Basso) della tensione del sensore dello spazio.
4.
Se entrambi i livelli "High" (Alto) e "Low" (Basso) seguono il valore standard, toccare per confermare il valore.
I valori standard dei livelli "High" (Alto) e "Low" (Basso) del sensore spazio sono i seguenti:
◦
Basso (solo con supporto) < 0,5 (V)
◦
Alto (materiale di stampa collegato al supporto) - Basso ≥ 1,0 (V)

•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
[Livello parte GAP]
Impostare solo livello di slice del sensore dello spazio tra le etichette.
La procedura di impostazione è la seguente:
1.
Utilizzare la seguente formula per calcolare il livello di slice (taglio):
(livello alto - livello basso) x 0,3 + livello basso = livello di taglio
2.
Toccare [Livello parte GAP] nel menu [Calibra].
3.
Modificare il valore del livello di slice. Impostare il livello di slice sul valore calcolato nel punto 1.
4.
Toccare per confermare il valore.

•
Se si imposta il livello di slice su 0,0 (V), il prodotto imposta tale livello automaticamente.
•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
[Livelli I-Mark]
Imposta manualmente il livello del sensore dello I-mark (tacca nera).
La procedura di impostazione è la seguente:
In primo luogo, regolare il livello "Low" (Basso), riferito alla tensione, del sensore I-mark.
1.
Fare passare il materiale di stampa (con il liner) sopra il sensore I-mark. Allinearlo in modo che il sensore I-mark non rilevi l'I-mark ( tacca nera).
2.
Chiudere il coperchio superiore. Per ottenere il risultato di regolazione corretto, effettuare la regolazione dopo aver chiuso il coperchio superiore.
3.
Toccare [Livelli I-Mark] nel menu [Calibra].
4.
Modificare il valore [Emit] finché il valore [Sensor] non è inferiore a 0,5 (V). Impostare il valore [Emit] più basso possibile.
5.
Se il valore [Sensor] non scende al di sotto di 0,5 una volta modificato il valore [Emit], modificare il valore [Receive].
6.
Prendere nota del valore [Sensor] rilevato durante la procedura precedentemente descritta. Questo è il valore del livello "Low" (Basso) del sensore I-mark.
Successivamente, verificare il livello "High" (Alto) riferito alla tensione del sensore del I-mark (tacca nera) nel seguente modo:
1.
Fare passare il materiale di stampa sopra il sensore I-mark in modo che questo possa rilevare la tacca nera.
2.
Chiudere il coperchio superiore.
3.
Verificare il valore [Sensor].
Se il valore è di 1,0 (V) superiore al valore "Low" (Basso) registrato, questo è il livello "High" (Alto) del sensore I-mark (tacca nera).
Se la differenza tra i livelli "High" (Alto) e "Low" (Basso) è inferiore a 1,0, regolare i valori [Emit] e [Receive] in modo da ottenere una differenza superiore a 1,0; in alternativa ripetere di nuovo la regolazione del livello "Low" (Basso) della tensione del sensore I-mark.
4.
Se entrambi i livelli "High" (Alto) e "Low" (Basso) seguono il valore standard, toccare per confermare il valore.
I valori standard dei livelli "High" (Alto) e "Low" (Basso) del sensore I-mark (tacca nera) sono i seguenti:
◦
Basso (senza I-mark) < 0,5 (V)
◦
Alto (con I-mark) - Basso ≥ 1,0 (V)

•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
[Livello parte I-mark]
Impostare il livello di slice del sensore I-mark (tacca nera).
La procedura di impostazione è la seguente:
1.
Utilizzare la seguente formula per calcolare il livello di slice (taglio):
(livello alto - livello basso) x 0,7 + livello basso = livello di taglio
2.
Toccare [Livello parte I-mark] nel menu [Calibra].
3.
Modificare il valore del livello di slice. Impostare il livello di slice sul valore calcolato nel punto 1.
4.
Toccare per confermare il valore.

•
Se si imposta il livello di slice su 0,0 (V), il prodotto imposta tale livello automaticamente.
•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
[Verifica testina]
Verifica automaticamente se vi è un elemento rotto nella testina di stampa.
Le opzioni sono le seguenti:
Off
Disabilita la procedura Verifica testina.
Tutti
Verifica l'intera area di stampa.
Cod. barre
Verifica solo l'area per la stampa di codici a barre. Il controllo testina non è applicabile ai codici a barre stampati come dati grafici.

•
La verifica della testina deve essere considerata come riferimento per il controllo della presenza di elementi rotti nella testina di stampa. Questa funzione non garantisce la leggibilità del codice a barre. È necessario un normale test con un lettore di codici a barre. Durante la stampa possono presentarsi etichette non stampate e possono esservi alcune modifiche nelle tempistiche di rilevamento di errore della testina da parte della funzione Verifica testina.
Per l'etichetta stampata dopo l'errore testina, eseguire la scansione del codice a barre stampato per controllare l'etichetta.
[Modo verifica testina]
Imposta il metodo da utilizzare per la verifica della testina.
Viene visualizzato solo se è stato selezionato [Tutti] o [Cod. barre] nel menu [Verifica testina].
Le opzioni sono le seguenti:
Sempre
Effettua il controllo testa per ogni elemento.
Dopo lotto
Il controllo testina avviene prima dell'inizio della stampa e una volta arrestata la stessa. Se l'arretramento è applicabile, la verifica testina avviene sempre prima di iniziare la stampa, quando si interrompe la stampa e durante l'arretramento.
Ogni pagina
Effettua il controllo testa dopo il numero specificato di elementi da stampare.
[Ogni pagina]
Effettua il controllo testa dopo il numero specificato di elementi da stampare.
Viene visualizzato solo se è stato selezionato [Ogni pagina] nel menu [Modo verifica testina].
L'intervallo consentito va da 1 a 999999.
[Verif. dim. supporto]
Attiva o disattiva la verifica della dimensione del materiale di stampa.
Viene visualizzato solo se è stato selezionato [Gap] o [I-Mark] nel menu [Tipo sensore].
Abilitando questa funzione, viene visualizzato "Errore materiale" se si verifica una delle seguenti condizioni:
•
Se il materiale di stampa è più lungo di 3 mm (0,12") rispetto alla lunghezza del materiale di stampa specificato con il comando formato materiale <A1>.
•
Se il materiale di stampa corrente avanza di oltre 3 mm (0,12") rispetto alla lunghezza del materiale di stampa avanzato la prima volta dopo l'abilitazione di questa funzione.

•
Quando si utilizza questa funzione con materiale che presenta uno spazio di oltre 3 mm (0,12"), non può essere utilizzata la funzione Prevenzione spreco etichetta.
[Regolazioni]
Corregge la posizione di Offset, la posizione di stampa, l’intensità di stampa e la posizione del sensore superiore etichetta.
Le opzioni disponibili sono le seguenti:
[Offset]
Corregge la posizione di Offset.
La funzione Offset regola la posizione di arretramento e di arresto del materiale di stampa per le operazioni di strappo/taglio.
Impostare il valore con "+" per spostare la posizione di Offset in direzione opposta a quella di avanzamento e con "-" per spostare la posizione di offset nella direzione di avanzamento.
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da -30 a +30 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da -45 a +45 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
Le modifiche a questa impostazione sono collegate e riflettono ciascuna delle impostazioni della stampa di prova del menu [Strumenti] > [Stampa prova].
[Passo]
Regolando la posizione di stampa, è possibile impostare la posizione di inizio stampa per modificare la posizione di stampa verticale.
Impostare il valore con "+" per spostare la posizione di stampa in direzione opposta a quella di avanzamento e con "-" per spostare la posizione di stampa nella direzione di avanzamento.
(1) Direzione di avanzamento
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da -30 a +30 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da -45 a +45 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
Le modifiche a questa impostazione sono collegate e riflettono ciascuna delle impostazioni della stampa di prova del menu [Strumenti] > [Stampa prova].
[Regolaz. intensità stampa]
Imposta la tonalità di stampa.
L'intervallo consentito va da 0 a 99.
dove 0 è la tonalità più bassa e 99 quella più elevata.

•
Le modifiche a questa impostazione sono collegate e riflettono ciascuna delle impostazioni della stampa di prova del menu [Strumenti] > [Stampa prova].
[Sensore superiore etichetta]
Regola la posizione del sensore superiore etichetta.
Impostare il valore con "+" per correggere la posizione del sensore superiore etichetta verso la direzione opposta a quella di avanzamento e con "-" per correggerla verso la direzione di avanzamento.
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da -30 a +30 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da -45 a +45 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
[Avvia online]
Consente di definire se all'accensione il prodotto deve portarsi nel modo Online.

•
Questa impostazione è collegata a [Scherm. inizio] nel menu [Standalone]. Abilitando [Avvia online], [Applicazione] viene abilitato in [Scherm. inizio]. Disabilitando [Avvia online], [Schermata Home] viene disabilitato in [Scherm. inizio].
[Feed dopo errore]
Definire se, dopo il ripristino da un errore e il passaggio al modo Online, la stampante deve fare avanzare automaticamente il materiale.
Questa funzione può essere impostata se è disabilitato [Prevenzione spreco etichetta] .
Fa avanzare il materiale di stampa quando si passa al modo Online dopo il ripristino da un errore.
Non fa avanzare il materiale di stampa quando si passa al modo Online dopo il ripristino da un errore.
Tuttavia, se l'opzione [Feed all'accens.] è abilitata, all'accensione il prodotto fa avanzare il materiale di stampa e si porta al modo Online.
Inoltre, se l'opzione [Misura Lab. autom.] è abilitata, il prodotto fa avanzare il materiale di stampa quando passa al modo Online per la prima volta dopo l'accensione.
[Feed all'accens.]
Imposta se fare avanzare automaticamente l'etichetta quando il prodotto è acceso.
Questa funzione può essere impostata se è disabilitato [Prevenzione spreco etichetta] .
Il prodotto fa avanzare l'etichetta quando passa al modo Online per la prima volta dopo l'accensione.
L'etichetta non avanza quando il prodotto è acceso.
Tuttavia, se l'opzione [Misura Lab. autom.] è abilitata, il prodotto fa avanzare l'etichetta quando passa al modo Online per la prima volta dopo l'accensione.
[Prevenzione spreco etichetta]
Imposta la funzione Prevenzione spreco etichetta.
Le opzioni disponibili sono le seguenti:
[Abilita]
Abilita o disabilita la funzione Prevenzione spreco etichetta.
Può essere impostata se [Feed dopo errore] e [Feed all'accens.] sono disabilitati.

•
Per abilitare, nel menu [Impostazioni] utilizzare [Strumenti] > [Avvio supporto] o [Registrazione dei profili supporto] per configurare in blocco le impostazioni relative alla funzione Prevenzione spreco etichetta.
•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
•
Quando si utilizza la carta modulo continuo, non è possibile utilizzare la funzione Prevenzione spreco etichetta.
•
Quando si utilizza materiale di stampa le cui etichette non si trovano sul bordo iniziale, ad esempio materiale con I-Mark non posizionati al bordo iniziale dell'etichetta, la funzione Prevenzione spreco etichetta non può essere utilizzata. Possono tuttavia essere utilizzati braccialetti e koDakara.
(1) Direzione di avanzamento del materiale di stampa
(2) Bordo iniziale del materiale di stampa
(3) Posizione rilevata dal sensore superiore etichetta (posizione superiore dell'etichetta)
•
Disabilita [Misura Lab. autom.]. Se si abilita [Misura Lab. autom.], non si garantisce l’esecuzione corretta della funzione Prevenzione spreco etichetta.
•
Quando si utilizza materiale con il retro prestampato, posizionato a meno di 2 mm (0,08") dal bordo iniziale del materiale e al centro della direzione orizzontale dell'etichetta (posizione passante del sensore superiore etichetta) non può essere utilizzata la funzione Prevenzione spreco etichetta. Il materiale che contiene I-Mark può tuttavia essere utilizzato.
(1) Direzione di avanzamento del materiale di stampa
(2) Bordo iniziale del materiale di stampa
(3) Posizione di passaggio del sensore superiore etichetta
(4) Esempio di prestampa sul retro
[Lunghezza etichetta registrata]
Per eseguire accuratamente la funzione Prevenzione spreco etichetta, registrare la lunghezza del materiale che si sta utilizzando. Se non si registra la lunghezza del materiale di stampa, la seconda etichetta e quelle seguenti potrebbero avanzare senza essere stampate.
Se si imposta su 0 (Auto), la lunghezza dell'etichetta viene automaticamente misurata mentre si stampa la prima etichetta.
Compare quando si verificano le seguenti condizioni.
•
[Prevenzione spreco etichetta] > [Abilita] è abilitato.
•
Nel menu [Stampa in corso] > [Tipo di supporto], è stato selezionato [Etichetta].
•
Nel menu [Stampa in corso] > [Tipo sensore], è stato selezionato [Gap] o [I-Mark].
Impostare un valore per la lunghezza del materiale di stampa che includa il liner.
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da 0 a 20000 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da 0 a 18000 dot

•
Registrare la lunghezza dell'etichetta e non impostarla a 0 (Auto) nelle seguenti condizioni:
◦
Quando si utilizza il materiale di stampa con gli I-Mark posizionati al bordo iniziale dell'etichetta e l'I-Mark e la prestampa sul retro sono posizionati al centro della direzione orizzontale dell'etichetta
◦
Quando si utilizza il materiale di stampa con linee perforate al centro della direzione orizzontale dell'etichetta
◦
Quando si utilizza il materiale di stampa con fori al centro della direzione orizzontale dell'etichetta
◦
Quando si effettua la stampa continua su 2 o più etichette
•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
Se si passa a etichette con una lunghezza diversa, impostare di nuovo la lunghezza dell'etichetta in [Lunghezza etichetta registrata] oppure impostarla a 0 (Auto). Se la [Lunghezza etichetta registrata] è diversa dalla lunghezza del materiale di stampa corrente, la stampa potrebbe non essere allineata.
•
Le modifiche a questa impostazione sono collegate e riflettono le impostazioni del menu [Strumenti] > [Avvio supporto].
[Alimentazione finisher]
Imposta l'entità dell'avanzamento del materiale di stampa per lo strappo e il taglio.
Imposta l'entità di avanzamento del materiale di stampa sulla base della posizione della testina di stampa, che è 0.
L'avanzamento effettivo del materiale è il valore di [Offset] + [Alimentazione finisher].
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da 0 a 2040 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da 0 a 3060 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
Nella schermata Home viene visualizzato un messaggio che richiede di riavviare il prodotto se sono state apportate modifiche. In questo caso, riavviare il prodotto per rendere effettive le impostazioni.
[Fine carta]
Selezionare il sensore per il rilevamento di fine carta.
Le opzioni sono le seguenti:
Utilizzo di I-Mark
Utilizza il sensore I-mark (tipo riflessivo) per rilevare la fine della carta.
Usa Gap
Utilizza il sensore dello spazio (tipo trasmissivo) per rilevare la fine della carta.
[Assegna priorità]
Per le impostazioni del prodotto, definire se dare priorità alle impostazioni effettuate sul prodotto o a quelle effettuate mediante comandi.
Le opzioni sono le seguenti:
Comandi
Assegna priorità alle impostazioni tramite i comandi.
Impost.
Assegna priorità alle impostazioni tramite il prodotto.
[Ristampa]
Attiva o disattiva la funzione ristampa.
Se si è abilitata [Ristampa], è possibile toccare [RISTAMPA] nella schermata online per stampare di nuovo i dati precedenti.

•
Se si spegne il prodotto, i dati precedenti andranno persi.
[Stampa posizione finale]
Regola la posizione di arresto del materiale di stampa o la posizione di taglio quando [Tipo sensore] è impostato su [Nessuno]. Questa regolazione imposta anche lo spazio non stampato dalla posizione di arresto del supporto.
L'intervallo di impostazione varia a seconda della risoluzione di stampa del prodotto.
L'intervallo di impostazione è il seguente:
Risoluzione
Intervallo di impostazione
203 dpi (1 dot = 0,125 mm (0,0049"))
da 0 a 20000 dot
305 dpi (1 dot = 0,083 mm (0,0033"))
da 0 a 18000 dot

•
È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
Argomenti correlati
Operazioni nel modo Impostazioni
Caricamento del materiale di stampa
Immissione del valore da impostare
Configurazione in blocco delle impostazioni di stampa in Avvio materiale di stampa
Registrazione delle impostazioni di stampa come profili dei materiali di stampa (se si utilizzano più materiali)
[Unità]
[Avvio supporto]
[Stampa prova]

Tornare all'Inizio
