Installation der Wandhalterung

• Das Netzkabel darf nicht mit nassen Händen eingesteckt oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags.

• Gehen Sie vorsichtig mit der Wandhalterung um, sodass Sie sich nicht an den scharfen Kanten verletzen. • Sehen Sie sich vor, dass Sie sich nicht die Finger klemmen, wenn Sie den Drucker in die Wandhalterung stellen. • Halten Sie den Drucker mit beiden Händen fest, wenn Sie ihn in die Wandhalterung stellen. Andernfalls könnte Ihnen der Drucker aus der Hand fallen und Sie sich verletzen.

1.	Bringen Sie die Verbindungsplatte am Drucker an.

a.	Legen Sie den Drucker kopfüber auf eine saubere, ebene Fläche.

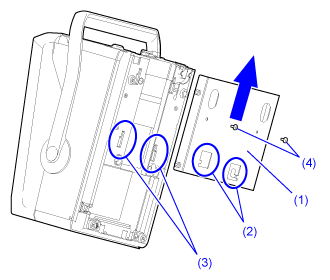

b.	Legen Sie die Haken (2) an der Verbindungsplatte (1) in die Aussparungen (3) am Drucker.

c.	Schieben Sie die Verbindungsplatte in Richtung der Pfeile, wie in der Abbildung dargestellt.

d.	Befestigen Sie die Verbindungsplatte mit den mitgelieferten Schrauben (4).

2.	Befestigen Sie die Wandhalterung an der Wand.

a.	Befestigen Sie die vier Befestigungslöcher (6) der Wandhalterung (5) mit den vorbereiteten Schrauben an der Wand.

b.	Vergewissern Sie sich, dass die Wandhalterung sicher an der Wand befestigt und fixiert ist.

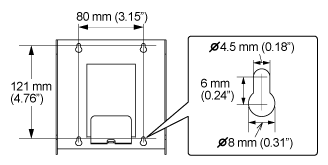

• Die Abmessungen der Befestigungslöcher der Wandhaltung betragen:

3.	Befestigen Sie den Netzadapter an der Wandhalterung.

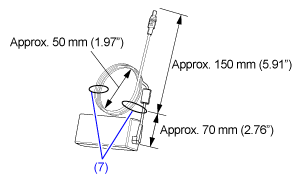

a.	Wickeln Sie das Netzadapterkabel mit einem Durchmesser von ca. 50 mm auf.

b.	Lassen Sie ca. 150 mm des Netzadapterkabels unaufgewickelt.

c.	Binden Sie das Kabel an zwei Punkten (7) mit Kabelbindern zusammen.

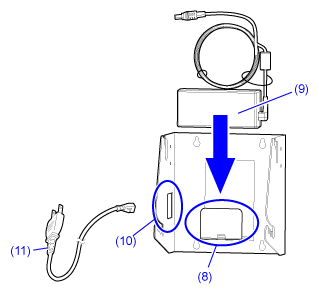

d.	Legen Sie den Netzadapter (9) in den Adapterhalter (8).

e.	Stecken Sie das Netzadapterkabel (11) durch die Öffnung (10) und schließen Sie es am Netzadapter an.

• Nutzen Sie ggf. den Kabelsattel für das Netzadapterkabel.

4.	Legen Sie das Etikettenpapier in den Drucker ein.

5.	Befestigen Sie den Drucker an der Wandhalterung.

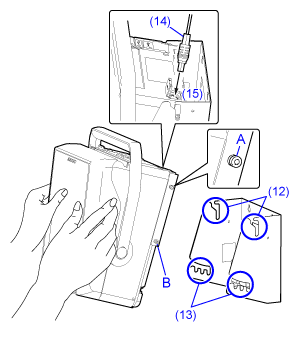

a.	Legen Sie die Stifte A auf beiden Seiten der Verbindungsplatte in die Führungen (12) an der Wandhalterung.

b.	Legen Sie die Stifte B auf beiden Seiten der Verbindungsplatte in die Winkelanpassungspunkte (13) an der Wandhalterung.

c.	Stecken Sie das Netzadapterkabel (14) in die DC-Eingangsbuchse (15) des Druckers.

6.	Passen Sie den Winkel des Druckers an.

a.	Legen Sie die Stifte B auf beiden Seiten der Verbindungsplatte in die entsprechenden Winkelanpassungspunkte (13) an der Wandhalterung.

b.	Schalten Sie den Drucker ein.

c.	Passen Sie den Winkel durch die Position der Stifte B so an, dass die Sicht für Sie optimal ist.

---
