Installation du kit de montage mural

• Il ne faut jamais brancher ni débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique.

• Manipulez le kit de montage mural avec précaution pour ne pas vous blesser sur les arêtes. • Lorsque vous montez l'imprimante sur le kit de montage mural, prenez soin de ne pas vous coincer les doigts. • Lorsque vous montez l'imprimante sur le kit de montage, tenez l'imprimante avec les deux mains. Sinon, vous risqueriez de vous blesser si l'imprimante tombait.

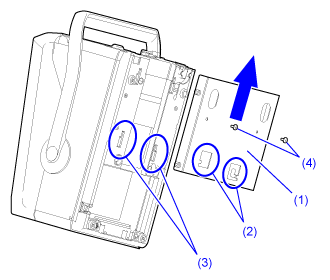

1.	Fixez la plaque de fixation à l'imprimante.

a.	Retournez l’imprimante sur une surface plane et propre.

b.	Insérez les crochets (2) de la plaque (1) dans les encoches (3) de l'imprimante.

c.	Faites coulissez la plaque dans la direction de la flèche indiquée dans l'illustration.

d.	Fixez la plaque avec les vis fournies (4).

2.	Fixez le support de montage au mur.

a.	Insérez les vis préparées dans les quatre trous de fixation (6) du support de montage (5) et vissez-les dans le mur.

b.	Vérifiez que le support de montage est solidement fixé au mur.

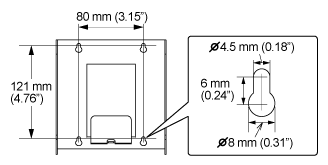

• Les dimensions des trous de fixation du support sont les suivantes :

3.	Fixez l'adaptateur secteur au support de montage.

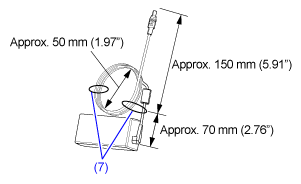

a.	Enroulez l'adaptateur secteur en cercle avec un diamètre d'environ 50 mm.

b.	Gardez une longueur de câble d'environ 150 mm pour l'adaptateur secteur.

c.	Attachez le câble en deux points (7) avec des serre-câbles.

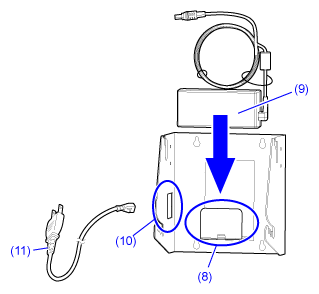

d.	Placez l'adaptateur secteur (9) sur son support (8).

e.	Insérez le câble de l'adaptateur (11) dans l'ouverture (10) et raccordez le câble à l'adaptateur secteur.

• Le cas échéant, utilisez la selle du câble de l'adaptateur secteur.

4.	Chargez le support dans l'imprimante.

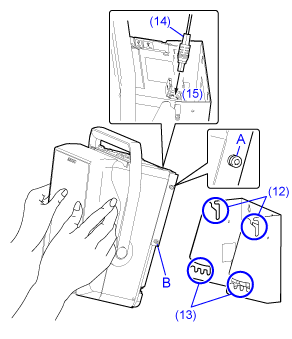

5.	Placez l'imprimante sur le support de montage.

a.	Placez les saillies A des deux côtés de la plaque sur les guides (12) du support de montage.

b.	Placez les saillies B des deux côtés de la plaque dans les points d'ajustement d'angle (13) du support de montage.

c.	Insérez le câble de l'adaptateur secteur (14) dans le connecteur d'entrée DC (15) de l'imprimante.

6.	Ajustez l'angle de l'imprimante.

a.	Fixez les saillies B des deux côtés de la plaque dans les points d'ajustement d'angle (13) du support de montage.

b.	Mettez l'imprimante sous tension.

c.	Déplacez les saillies B et ajustez l'angle pour avoir une meilleure vue.

---
