Montaż zestawu do mocowania na ścianie

• Nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem.

• Z zestawem do mocowania na ścianie należy obchodzić się ostrożnie, aby nie skaleczyć się o jego ostre krawędzie. • Podczas mocowania drukarki w zestawie do mocowania na ścianie uważać, aby nie przytrzasnąć sobie palców między nimi. • Podczas mocowania drukarki w zestawie do mocowania na ścianie trzymać drukarkę oburącz. W przeciwnym razie drukarka może wypaść, powodując obrażenia.

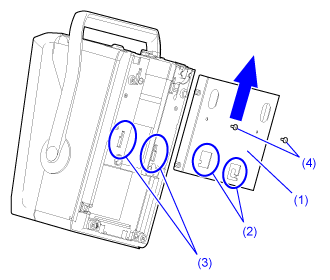

1.	Doczepić płytę łączącą do drukarki.

a.	Położyć drukarkę spodem do góry na czystej i równej powierzchni.

b.	Wetknąć haki (2) w płycie łączącej (1) w otwory na haki (3) w drukarce.

c.	Przesunąć płytę łączącą w kierunku wskazanym strzałką na ilustracji.

d.	Przymocować płytę łączącą otrzymanymi w zestawie śrubami (4).

2.	Powiesić uchwyt mocowania na ścianie.

a.	Przymocować uchwyt do mocowania (5), wkręcając przygotowane śruby w cztery otwory do mocowania uchwytu (6).

b.	Sprawdzić, czy uchwyt do mocowania jest przymocowany stabilnie do ściany.

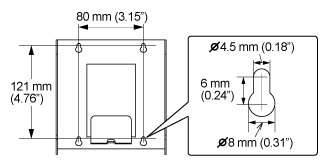

• Wymiary otworów do mocowania uchwytu są następujące:

3.	Doczepić zasilacz sieciowy do uchwytu do mocowania.

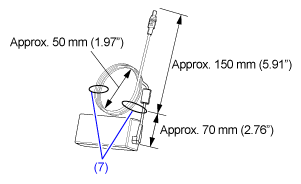

a.	Zwinąć kabel zasilacza sieciowego w okrąg o średnicy około 50 mm.

b.	Wyregulować pozostałą długość kabla zasilacza sieciowego tak, aby wynosiła około 150 mm.

c.	Związać kabel w dwóch punktach (7) opaskami kablowymi.

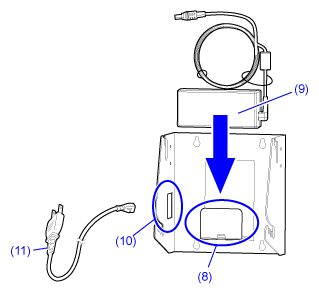

d.	Postawić zasilacz sieciowy (9) na konsoli zasilacza (8).

e.	Przełożyć kabel sieciowy (11) przez otwór (10) i podłączyć kabel sieciowy do zasilacza sieciowego.

• W razie potrzeby unieruchomić kabel zasilacza sieciowego spinką kablową.

4.	Włożyć nośnik do drukarki.

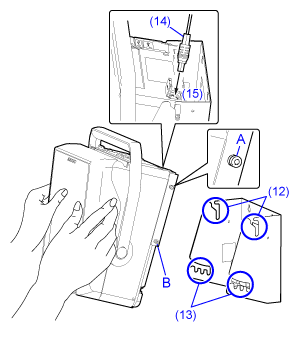

5.	Zamontować drukarkę na uchwycie do mocowania.

a.	Wetknąć występy A po obu stronach płyty łączącej w prowadnice (12) na uchwycie do mocowania.

b.	Wetknąć występy B po obu stronach płyty łączącej w punkty regulacji kąta (13) na uchwycie do mocowania.

c.	Włożyć kabel zasilacza sieciowego (14) do złącza zasilania prądem stałym (15) drukarki.

6.	Wyregulować kąt drukarki.

a.	Ustawić występy B po obu stronach płyty łączącej w punktach regulacji kąta (13) na uchwycie do mocowania.

b.	Włączyć zasilanie drukarki.

c.	Przesunąć występy B i wyregulować kąt nachylenia, aby widoczność była jak najlepsza.

---
