Einlegen des Farbbands

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für standardmäßige/linksseitige Ausführung

•	Für umgekehrte/rechtsseitige Ausführung

• Der Druckkopf und seine Umgebung sind nach dem Drucken heiß. Passen Sie auf, dass Sie sich nicht verbrennen. • Wenn Sie die Kante des Druckkopfs mit bloßen Händen berühren, besteht Verletzungsgefahr.

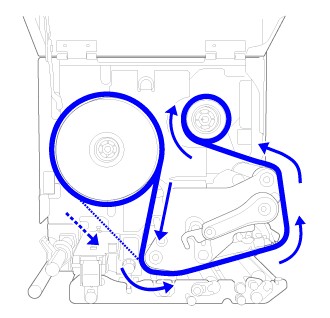

• Verwenden Sie für den Drucker für eine optimale Druckqualität Originaletikettenmaterial und -farbband von SATO. • Die Führung des Farbbands ist in der Abbildung unten dargestellt. Farbband Innenwicklung Farbband Außenwicklung • Sie können auch auf dem Aufkleber nachsehen, der sich auf der Innenseite der oberen Abdeckung befindet.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

Standardmäßige/linksseitige Ausführung

Umgekehrte/rechtsseitige Ausführung

1.	Öffnen Sie die obere Abdeckung (1).

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

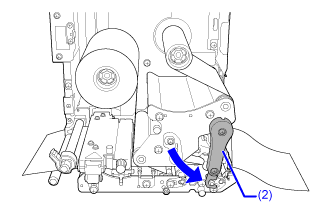

2.	Drehen Sie den Verriegelungshebel für den Druckkopf (2) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

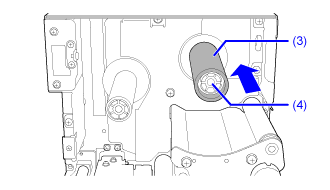

3.	Schieben Sie einen leeren Farbbandkern (3) auf die Farbbandaufwickelspindel (4).

Schieben Sie den Farbbandkern vollständig auf.

Wenn sich Farbband auf der Farbbandaufwickelspindel befindet, entfernen Sie es von der Spindel, bevor Sie ein neues Farbband einlegen.

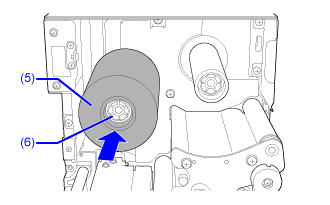

4.	Schieben Sie das Farbband (5) auf die Farbbandzuführspindel (6).

Achten Sie auf die Abrollrichtung und schieben Sie das Farbband vollständig auf.

Die tintenhaltige Seite des Farbbands muss nach unten zeigen, wenn Sie es unter dem Druckkopf entlang führen.

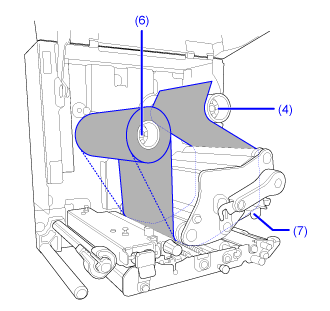

5.	Führen Sie das Farbband von der Farbbandzuführspindel (6) unter dem Druckkopf (7) entlang auf die Farbbandaufwickelspindel (4).

Farbband Innenwicklung

Farbband Außenwicklung

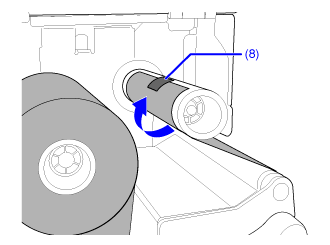

6.	Wickeln Sie das Farbband im Uhrzeigersinn um den leeren Farbbandkern und befestigen Sie das freie Ende des Farbbands mit Klebeband (8) am Farbbandkern.

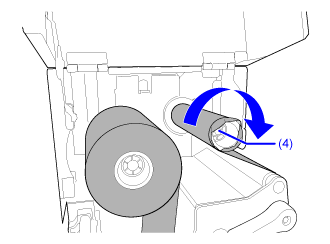

7.	Drehen Sie die Farbbandaufwickelspindel (4) mehrere Runden im Uhrzeigersinn, um das Farbband aufzuwickeln und dabei stramm zu ziehen.

8.	Wenn das Etikettenpapier bereits eingelegt ist, drehen Sie den Verriegelungshebel für den Druckkopf (2) entgegen dem Uhrzeigersinn, um den Druckkopf zu arretieren.

9.	Schließen Sie die obere Abdeckung.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.

---
