Austausch der Druckwalze

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für standardmäßige/linksseitige Ausführung

•	Für umgekehrte/rechtsseitige Ausführung

Sie können eine beschädigte oder abgenutzte Druckwalze problemlos herausnehmen und ersetzen.

• Der Drucker darf mit nassen Händen weder ein- oder ausgeschaltet noch das Netzkabel angeschlossen oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor Austausch der Druckwalze den Netzstecker aus der Steckdose.

Erforderliches Werkzeug • Phillips Schraubenzieher

Anleitung zum Austauschen der Druckwalze

Die Druckwalze hat eine gestreifte Markierung an der linken Seite. Wenn die gestreifte Markierung anfängt zu verblassen, sollten Sie die Druckwalze austauschen.

• Dies ist nur eine allgemeine Richtlinie. Wann die Druckwalze abgenutzt ist, hängt von den verwendeten Etiketten ab. Ersetzen Sie die abgenutzte Druckwalze auf jeden Fall, wenn die Druckqualität des Druckers beeinträchtigt ist.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

Standardmäßige/linksseitige Ausführung

Umgekehrte/rechtsseitige Ausführung

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Steckdose.

2.	Öffnen Sie die obere Abdeckung.

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

3.	Drehen Sie den Verriegelungshebel für den Druckkopf (1) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

• Der Druckkopf und seine Umgebung sind nach dem Drucken heiß. Passen Sie auf, dass Sie sich nicht verbrennen. • Wenn Sie die Kante des Druckkopfs mit bloßen Händen berühren, besteht Verletzungsgefahr.

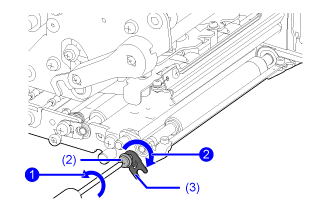

4.	Lösen Sie die Schraube (2) bis die Halteklammer (3) lose ist .

Nehmen Sie die Schraube nicht ab.

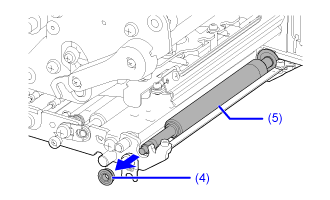

5.	Nehmen Sie die Halterung (4) von der Welle der Druckwalze (5) ab.

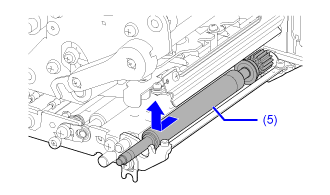

6.	Ziehen Sie die Druckwalze (5) aus dem Drucker und ersetzen Sie sie durch eine neue Druckwalze.

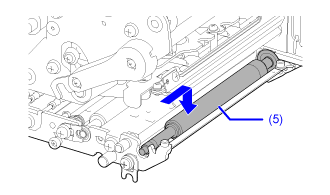

7.	Setzen Sie das Getriebeende der Druckwalze (5) in den Mittelrahmen des Druckers ein.

8.	Setzen Sie die Halterung (4) wieder auf die Welle der Druckwalze (5) auf.

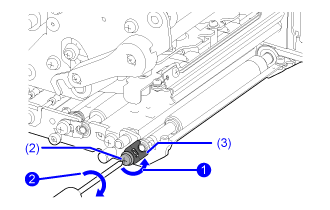

9.	Drehen Sie die Halteklammer (3) wieder auf die Halterung und befestigen Sie sie mit der Schraube (2) .

---
