Neues Farbband einlegen

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für standardmäßige/linksseitige Ausführung

•	Für umgekehrte/rechtsseitige Ausführung

Standardmäßige/linksseitige Ausführung

Umgekehrte/rechtsseitige Ausführung

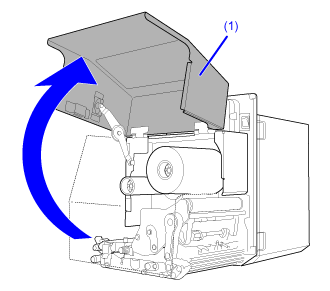

1.	Öffnen Sie die obere Abdeckung (1).

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

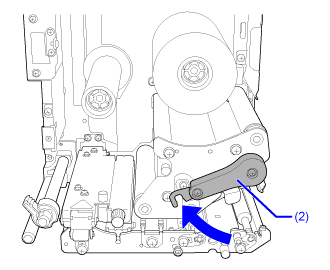

2.	Drehen Sie den Verriegelungshebel für den Druckkopf (2) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

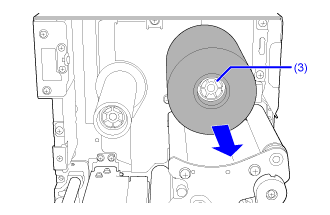

3.	Ziehen Sie das verbrauchte Farbband von der Farbband-Aufwickelspindel (3) ab.

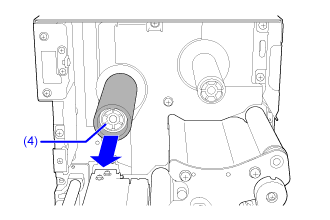

4.	Ziehen Sie den leeren Kern von der Farbbandzuführspindel (4) ab.

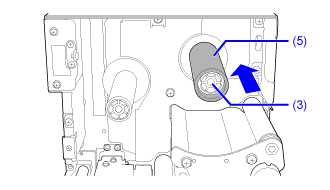

5.	Schieben Sie einen leeren Farbbandkern (5) auf die Farbbandaufwickelspindel (3).

Schieben Sie den Farbbandkern vollständig auf.

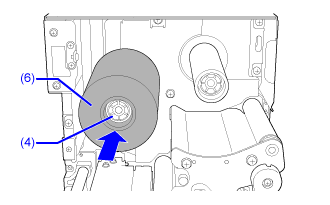

6.	Schieben Sie das Farbband (6) auf die Farbbandzuführspindel (4).

Achten Sie auf die Abrollrichtung und schieben Sie das Farbband vollständig auf.

Die tintenhaltige Seite des Farbbands muss nach unten zeigen, wenn Sie es unter dem Druckkopf entlang führen.

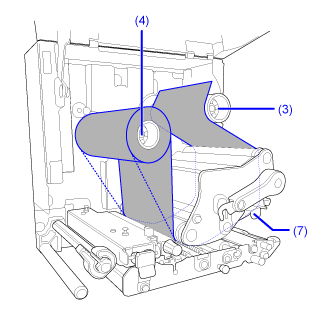

7.	Führen Sie das Farbband von der Farbbandzuführspindel (4) unter dem Druckkopf (7) entlang auf die Farbbandaufwickelspindel (3).

Farbband Innenwicklung

Farbband Außenwicklung

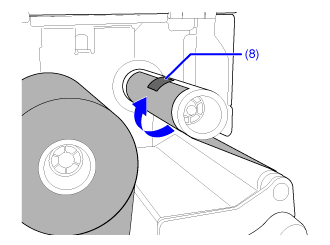

8.	Wickeln Sie das Farbband im Uhrzeigersinn um den leeren Farbbandkern und befestigen Sie das freie Ende des Farbbands mit Klebeband (8) am Farbbandkern.

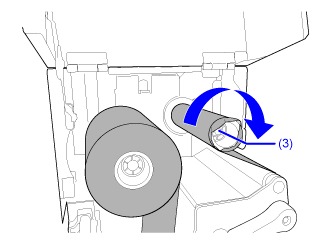

9.	Drehen Sie die Farbbandaufwickelspindel (3) mehrere Runden im Uhrzeigersinn, um das Farbband aufzuwickeln und dabei stramm zu ziehen.

10.	Wenn das Etikettenpapier bereits eingelegt ist, drehen Sie den Verriegelungshebel für den Druckkopf (2) entgegen dem Uhrzeigersinn, um den Druckkopf zu arretieren.

11.	Schließen Sie die obere Abdeckung.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.

12.	Drücken Sie im Offline-Modus die Taste (ZUFUHR), um Etikettenpapier zuzuführen.

13.	Drücken Sie die Taste (ONLINE) oder , um in den Online-Modus zu wechseln.

---
