[Anschlüsse]
TCP/IP-Portnummer festlegen.
Die folgenden Optionen sind verfügbar:
Rollen von Port1 und Port3
Für die Socketserver-Funktion für TCP/IP kann eine der folgenden Verbindungsoptionen verwendet werden.
Die zu verwendenden Ports und ihre Rollen sind von der Verbindungsmethode und dem Kommunikationsprotokoll abhängig.

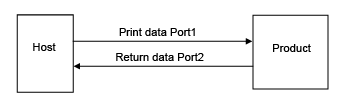

2-Port-Verbindung
Port1 wird für den Empfang von Daten und Port2 für die Rückgabe des Druckerstatus verwendet.
Die 2-Port-Verbindung ist verfügbar, wenn als Kommunikationsprotokoll „Status4“ ausgewählt ist.

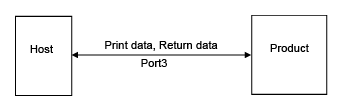

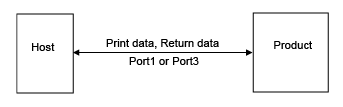

1-Port-Verbindung
Ein Port wird für den Empfang der Druckdaten wie auch die Rückgabe des Druckerstatus verwendet.
Wenn als Kommunikationsprotokoll Status4 ausgewählt ist, wird Port3 verwendet.
Wenn als Kommunikationsprotokoll Status3 oder Status5 ausgewählt ist, wird Port1 oder Port3 verwendet.
[Port 1]
Portnummer für Port1 festlegen.
Für die 2-Port-Verbindung von Status4 wird dieser Port für den Empfang von Druckdaten verwendet. Für die 1-Port-Verbindung von Status3/Status5 wird dieser Port für den Empfang der Druckdaten wie auch die Rückgabe des Druckerstatus verwendet.
Der Einstellungsbereich liegt zwischen 1 und 65535.

•
Für jeden Port (1, 2 und 3) müssen verschiedene Werte festgelegt werden.
•
Legen Sie eine Portnummer fest, die nicht von anderen Diensten verwendet wird. Wenn sich Portnummern mit denen überschneiden, die von anderen Diensten verwendet werden, ist keine ordnungsgemäße Kommunikation möglich.
[Port 2]
Portnummer für Port2 festlegen.
Für die 2-Port-Verbindung von Status4 wird dieser Port für die Rückgabe des Druckerstatus verwendet.
Der Einstellungsbereich liegt zwischen 1 und 65535.

•
Für jeden Port (1, 2 und 3) müssen verschiedene Werte festgelegt werden.
•
Legen Sie eine Portnummer fest, die nicht von anderen Diensten verwendet wird. Wenn sich Portnummern mit denen überschneiden, die von anderen Diensten verwendet werden, ist keine ordnungsgemäße Kommunikation möglich.

•
Diese Einstellung ist deaktiviert, wenn der AEP-Modus aktiviert ist.
[Port 3]
Portnummer für Port3 festlegen.
Für die 1-Port-Verbindung von Status3/Status4/Status5 wird dieser Port für den Empfang der Druckdaten wie auch die Rückgabe des Druckerstatus verwendet.
Der Einstellungsbereich liegt zwischen 1 und 65535.

•
Für jeden Port (1, 2 und 3) müssen verschiedene Werte festgelegt werden.
•
Legen Sie eine Portnummer fest, die nicht von anderen Diensten verwendet wird. Wenn sich Portnummern mit denen überschneiden, die von anderen Diensten verwendet werden, ist keine ordnungsgemäße Kommunikation möglich.

•
Sie können das Format für den Rückgabestatus von Port 3 zum Kompatibilitätsmodus ändern, indem Sie [Vorheriger Status für Port 9100] (Legacy-Status für Port 9100) aktivieren.
[Flussregelung]
Kommunikationsprotokoll festlegen.
Es sind folgende Optionen verfügbar:
•
[Status4]
•
[Status4 ENQ]
•
[Status3]
•
[Status5]
•
[Ohne]
[TCP-Verbindungswarteschlange]
Festlegen, ob Warteschlangen für Verbindungen erlaubt sind, wenn mehrere Hosts oder Anwendungen Verbindungsanfragen an den Drucker senden.
Es sind folgende Optionen verfügbar:
Aktiviert
Während eine Verbindung mit einem Host oder einer Anwendung hergestellt wird, kann der Drucker Verbindungsanfragen von anderen Hosts oder Anwendungen empfangen. Die späteren Verbindungsanfragen werden in die Warteschlange gestellt und der Reihenfolge nach ihrem Empfang verarbeitet, wenn die erste Verbindung geschlossen wird.
Deaktiviert
Während eine Verbindung mit einem Host oder einer Anwendung hergestellt wird, kann der Drucker keine Verbindungsanfragen von anderen Hosts oder Anwendungen empfangen.

•
Wenn Sie [Aktiviert] (Aktiviert) ausgewählt haben, achten Sie darauf, dass Sie eine 1-Port-Verbindung für Status3, Status4 und Status5 verwenden. Der Betrieb mit 2-Port-Verbindungen für Status4 wird nicht garantiert.
[Vorheriger Status für Port 9100]
Festlegen, ob das Format des Rückgabestatus von Port 3 zum Kompatibilitätsmodus geändert werden soll.
Wird nicht angezeigt, wenn Sie im Menü [Flussregelung] die Option [Ohne] ausgewählt haben.
Im Kompatibilitätsmodus ändert sich das Format des Rückgabestatus von Port 3 folgendermaßen:

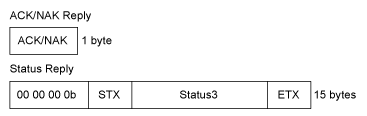

STATUS3
Aktiviert (Kompatibilitätsmodus)
Deaktiviert (Standardmodus)

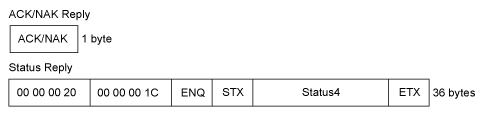

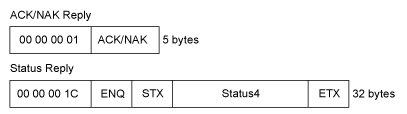

STATUS4
Aktiviert (Kompatibilitätsmodus)
Deaktiviert (Standardmodus)

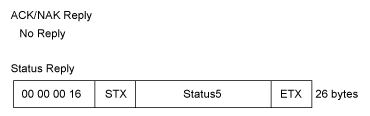

STATUS5
Aktiviert (Kompatibilitätsmodus)
Deaktiviert (Standardmodus)
[ENQ-Antwortverzögerung]
Zeitraum für die Verzögerung von Statusantworten auf Statusanfragen festlegen.
Nicht verfügbar, wenn Sie [Status4] im Menü [Flussregelung] (Flusssteuerung) ausgewählt haben.
Die Zielschnittstellen sind LAN und WLAN.
Die Zielstatus sind Status3, Status4 ENQ reply und Status5.
Der Einstellungsbereich liegt zwischen 0 und 9999 ms.

•
Normalerweise wird dieser Standardwert nicht geändert.
[Antwortzyklus]
Intervall für zyklische Statusantworten festlegen.
Ist nur verfügbar, wenn Sie [Status4] im Menü [Flussregelung] (Flusssteuerung) ausgewählt haben.
Die Zielschnittstellen sind LAN und WLAN.
Der Zielstatus ist „Status4 reply cycle“.
Der Einstellungsbereich liegt zwischen 100 und 999 ms.
[BCC]
BCC-Prüffunktion aktivieren oder deaktivieren.
Wird nur angezeigt, wenn Sie [Status5] im Menü [Flussregelung] (Flusssteuerung) ausgewählt haben.
Es sind folgende Optionen verfügbar:
Aktiviert
BCC-Prüffunktion aktivieren.
Deaktiviert
BCC-Prüffunktion deaktivieren.
