Einlegen von Etikettenpapier ohne Verwendung des Spenders

Im nachfolgenden Abschnitt wird beschrieben, wie Sie Etikettenpapier einlegen, ohne dass der Spender verwendet wird.

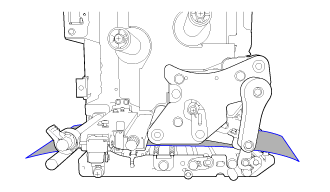

• Die Führung des Etikettenpapiers ist in der Abbildung unten dargestellt.

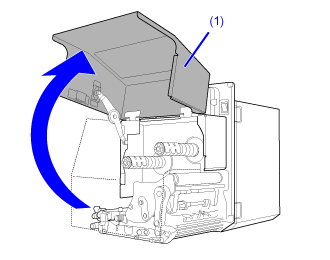

1.	Öffnen Sie die obere Abdeckung (1).

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

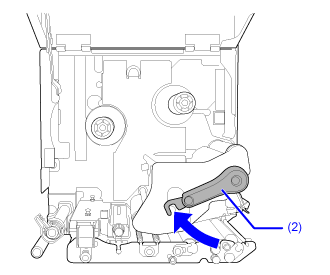

2.	Drehen Sie den Verriegelungshebel für den Druckkopf (2) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

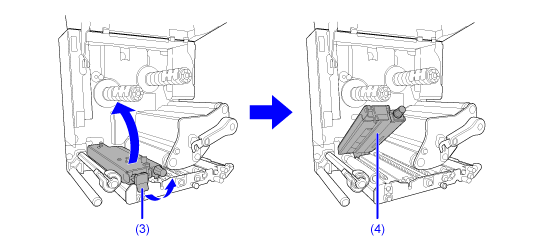

3.	Ziehen Sie am Riegel (3), um die Transportwalzen- und Etikettensensoreinheit zu entriegeln.

Die Transportwalzen- und Etikettensensoreinheit (4) springen auf.

4.	Ziehen Sie die Etikettenpapierführung (4) in Richtung aus dem Drucker heraus.

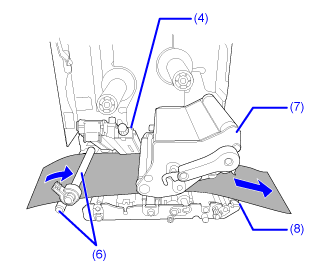

5.	Führen Sie das Etikett zunächst zwischen der Führungsspindel (6) unter der Transportwalzen- und Etikettensensoreinheit (4) und der Druckkopfeinheit (7) durch, und ziehen Sie es dann aus der Etikettenausgabe (8) heraus.

Achten Sie darauf, dass das Ende des Etikettenpapiers aus dem Drucker herausragt.

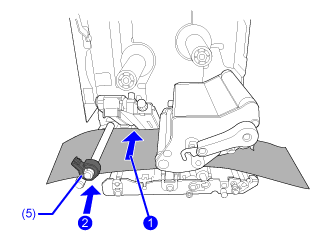

6.	Schieben Sie das Etikett soweit in das Innere des Druckers, dass das Etikett den Innenanschlag leicht berührt . Schieben Sie nun die Etikettenpapierführung (5) leicht gegen die Außenseite des Etiketts .

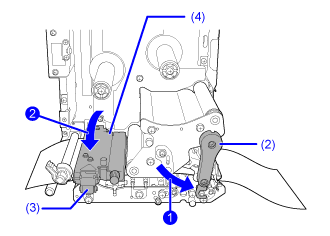

7.	Drehen Sie den Verriegelungshebel für den Druckkopf (2) entgegen dem Uhrzeigersinn, um den Druckkopf zu arretieren. Drücken Sie dann die Transportwalzen- und Etikettensensoreinheit (4) nach unten, bis der Riegel (3) verriegelt ist .

8.	Schließen Sie die obere Abdeckung.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.

9.	Drücken Sie im Offline-Modus die Taste (ZUFUHR), um Etikettenpapier zuzuführen.

10.	Drücken Sie die Taste (ONLINE) oder , um in den Online-Modus zu wechseln.

• Beim Drucken mit Thermotransfer müssen Sie ein Farbband einlegen.

---
