Anpassen der Farbbandspannung

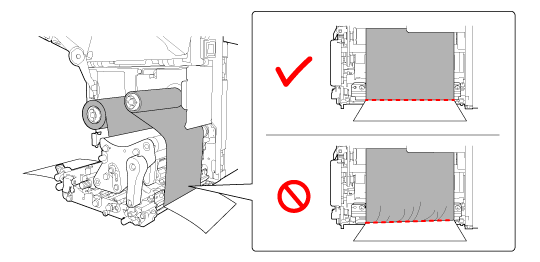

Wenn das Farbband nicht gleichmäßig über dem Druckkopf läuft, treten an der Stelle, an der das Farbband einen Falte hat, Druckaussetzer auf. In der Regel ist dies das Ergebnis, wenn die Achse der Farbbandspindel, des Druckkopfes und der Farbbandanpassungsplatte nicht perfekt parallel liegt.

Erforderliches Werkzeug • Phillips Schraubenzieher

So passen Sie die Farbbandspannung an:

1.	Öffnen Sie die obere Abdeckung des Druckers.

2.	Drehen Sie den Verriegelungshebel für den Druckkopf (1) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

3.	Suchen Sie nach den beiden Schrauben an der Vorderseite der Druckkopfeinheit.

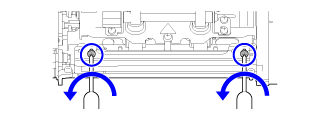

4.	Lösen Sie die beiden Schrauben an der Farbbandanpassungsplatte.

Nehmen Sie die Schrauben nicht ab.

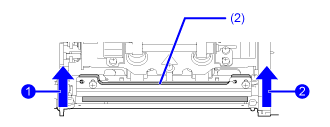

5.	Passen Sie die Farbbandanpassungsplatte (2) wie unten abgebildet an.

Passen Sie die linke Seite der Platte nach oben an , wenn sich rechts eine Falte bildet.

Passen Sie die rechte Seite der Platte nach oben an , wenn sich links eine Falte bildet.

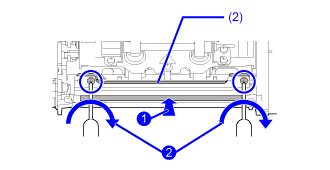

6.	Halten Sie die Farbbandanpassungsplatte (2) in der eingestellten Position und ziehen Sie die beiden Schrauben wieder an .

7.	Führen Sie einen Testdruck durch, um die Druckqualität zu prüfen.

Das Farbband darf weder Falten bilden noch schlingern.

8.	Wiederholen Sie die Schritte 1 bis 6, bis die Farbbandspannung auf beiden Seiten gleich ist.

---
