TOP > Technische Daten > Schnittstelle > Externe Signalschnittstelle (EXT) > Spezifikationen der Pinbelegung der externen Signalschnittstelle (EXT)

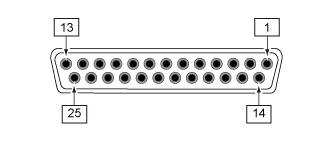

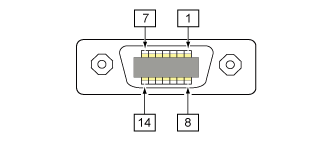

Wenn für [Rückzug] im Menü [Drucken] die Option [Geprüft] ausgewählt ist, wird das Etikett zurückgezogen, wenn ein Low-Signal erkannt wird. 1 Wenn Sie das 14-polige Konvertierungskabel verwenden, schließen Sie den Strom-Pin nicht am Pin [IN_COM] an. Der Pin „IN COM“ wird am 5-V-Eingangskabel angeschlossen.2 Diese Eingangssignalanschlüsse können am offenen Kollektor von Eingabegeräten angeschlossen werden.3 Wenn „25-polig“ ausgewählt ist, beträgt die Gesamtausgabe 600 mA von Pin 2 und 12.(nur S84NX) Für das RFID-Modell sind die in der nachfolgenden Tabelle in Fettschrift angegebenen Signale die Einstellungen, die sich von den Standardspezifikationen unterscheiden.
Wenn für [Rückzug] im Menü [Drucken] die Option [Geprüft] ausgewählt ist, wird das Etikett zurückgezogen, wenn ein Low-Signal erkannt wird. 1 Wenn Sie das 14-polige Konvertierungskabel verwenden, schließen Sie den Strom-Pin nicht am Pin [IN_COM] an. Der Pin „IN COM“ wird am 5-V-Eingangskabel angeschlossen.2 Diese Eingangssignalanschlüsse können am offenen Kollektor von Eingabegeräten angeschlossen werden.3 Wenn „25-polig“ ausgewählt ist, beträgt die Gesamtausgabe 600 mA von Pin 2 und 12.
• Sie können die Pinbelegung für Eingang und Ausgang über das Menü [Einstellungen] > [Schnittstelle] > [Externe I/O] > [I/O-Signale] > [Eingänge] und [Ausgänge] festlegen.
