Etikettensensor- und Etikettenstopp-Positionen

In der nachfolgenden Abbildung sind die Positionen der Etikettensensoren und die Etikettenstopp-Positionen angegeben:

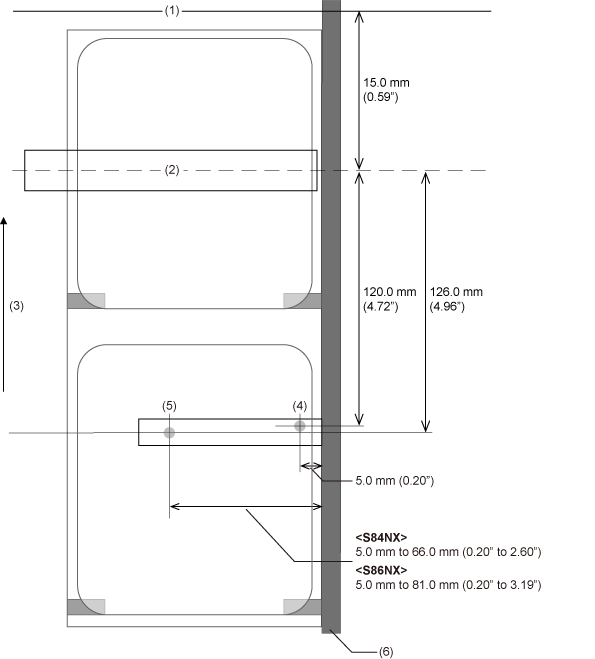

Standardmäßige/linksseitige Ausführung

(1) Stoppposition der Etiketten im Spendermodus

(2) Druckkopf

(3) Etikettenzufuhrrichtung

(4) I-Mark-Sensor

(5) Lückensensor

(6) Rahmen

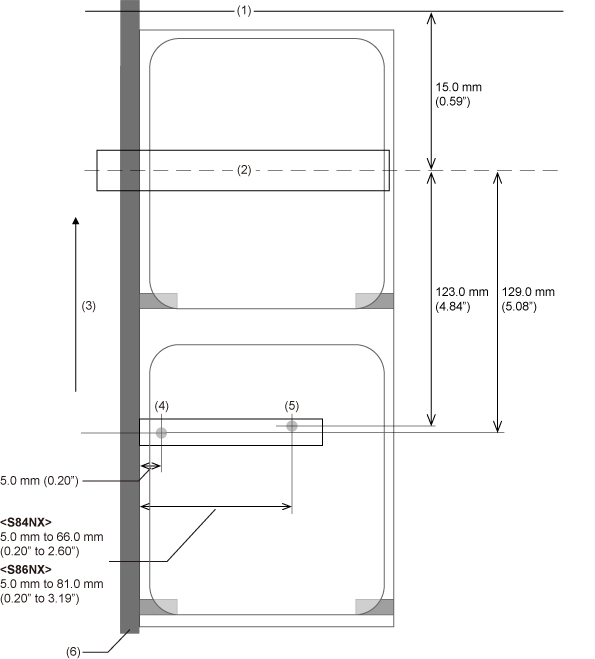

Umgekehrte/rechtsseitige Ausführung

(1) Stoppposition der Etiketten im Spendermodus

(2) Druckkopf

(3) Etikettenzufuhrrichtung

(4) I-Mark-Sensor

(5) Lückensensor

(6) Rahmen

• Im Spender- und Druckmodus hält der Druckvorgang zum Spenden an, sodass eine weiße nicht bedruckte Stelle an der Kopfposition erscheint, an der der Druckvorgang angehalten wurde. Die weiße nicht bedruckte Stelle befindet sich ±1,5 mm zwischen der Etikettenstopp-Position im Spendermodus (1) und der Druckkopfposition (2).

---
