[Drucken] Menü

TOP > Verschiedene Einstellungen des Druckers > Das Menü [Einstellungen] (Einstellungen) des Druckers > [Drucken] Menü

[Drucken] Menü

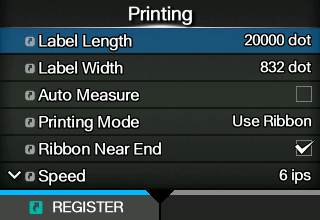

Im Menü [Drucken] (Drucken) sind folgende Einstellungen verfügbar:

[Etikettenlänge]
Etikettenlänge einstellen.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich der Etikettenlänge ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
1 bis 20000 Punkte
1 bis 20000 Punkte
305 dpi
(1 Punkt = 0,083 mm)
1 bis 18000 Punkte
1 bis 18000 Punkte
609 dpi
(1 Punkt = 0,042 mm)
1 bis 9600 Punkte
-

•
Etikettengröße auf einen Wert einstellen, der das Trägerband einschließt.
[Etikettenbreite]
Etikettenbreite einstellen.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich der Etikettenbreite ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
1 bis 832 Punkte
1 bis 1340 Punkte
305 dpi
(1 Punkt = 0,083 mm)
1 bis 1248 Punkte
1 bis 2010 Punkte
609 dpi
(1 Punkt = 0,042 mm)
1 bis 2496 Punkte
-

•
Etikettengröße auf einen Wert einstellen, der das Trägerband einschließt.
[Auto-Längenerkennung]
Der Drucker erkennt die Länge der Etiketten automatisch.
Die gemessene Länge der Etiketten wird automatisch unter [Etikettenlänge] gespeichert.
Die Funktion „Auto Measure“ (Autom. Längenerkennung) kann verwendet werden, wenn für [Sensortyp] die Option [Lücke] oder [I-Mark] ausgewählt ist.
　
So legen Sie die Etikettenlänge anhand der Funktion „Auto Measure“ (Autom. Längenerkennung) fest:
1.
Legen Sie Etikettenpapier ein.
2.
Legen Sie [Auto-Längenerkennung] mit [Aktiviert] fest.
3.
Drücken Sie die Taste oder , um den Online- oder Offline-Bildschirm anzuzeigen.
4.
Öffnen Sie den Druckkopf. (Die Fehlermeldung „Head open“ (Druckkopf geöffnet) wird ausgelöst.)
5.
Schließen Sie den Druckkopf. (Kehrt zum Offline-Bildschirm zurück.)
6.
Wenn Sie die Taste drücken, führt der Drucker zwei Etiketten zu und misst die Etikettenlänge.
7.
Die gemessene Etikettenlänge wird unter [Etikettenlänge] (Etikettenlänge) gespeichert.

•
Wenn Sie [Auto-Längenerkennung] aktivieren, wird die Länge in den folgenden Situationen gemessen:
◦
Wenn der Drucker das erste Mal nach dem Einschalten in den Online-Modus wechselt.
◦
Wenn der Drucker nach dem Öffnen/Schließen der oberen Abdeckung in den Online-Modus wechselt
◦
Wenn der Drucker nach dem Ändern der Einstellungen im Menü [Sensortyp] (Sensortyp) in den Online-Modus wechselt
•
Wenn das [Protokoll] im Menü [ Anwendungen] zu [SZPL] geändert wird, ist [Auto-Längenerkennung] aktiviert und wird automatisch durchgeführt.
[Farbband]
Legen Sie fest, ob zum Drucken Farbband oder Thermodirekt-Etiketten verwendet werden sollen.
Nur für das kombinierte Thermodirekt/Thermotransfer-Modell verfügbar.
Es sind folgende Optionen verfügbar:
Farbband verwenden
Mit einem Farbband drucken.
Direkt-Thermo
Mit Thermodirekt-Etiketten drucken.
[Farbband fast aufgebraucht]
Festlegen, ob erkannt werden soll, wenn das Farbband fast aufgebraucht ist.
Wenn diese Einstellung aktiviert ist und erkannt wurde, dass das Farbband fast aufgebraucht ist, verhält sich der Drucker folgendermaßen:
•
Der Druckvorgang wird nicht abgebrochen.
•
Das Warnsymbol wird auf dem Bildschirm angezeigt.
•
Der Status, dass das Farbband fast aufgebraucht ist, wird ausgegeben und der Druckerstatus sowie das externe Signal zurückgegeben.
Wird nur angezeigt, wenn Sie [Farbband verwenden] im Menü [Farbband] des kombinierten Thermodirekt/Thermotransfer-Modells ausgewählt haben.
Es sind folgende Optionen verfügbar:
Aktiviert
Erkennung, wenn das Farbband fast aufgebraucht ist, aktivieren.
Deaktiviert
Erkennung, wenn das Farbband fast aufgebraucht ist, deaktivieren.

•
Das Warnsymbol wird in der Statusleiste oben auf dem Bildschirm angezeigt.
[Geschwindigkeit]
Druckgeschwindigkeit festlegen.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich der Druckgeschwindigkeit ist:
Auflösung
S84NX
S86NX
203 dpi (8 Punkte/mm)
4 bis 16 ips (Zoll/Sekunde) (101,6 bis 406,4 mm/s)
4 bis 14 ips (Zoll/Sekunde) (101,6 bis 355,6 mm/s)
305 dpi (12 Punkte/mm)
4 bis 14 ips (Zoll/Sekunde) (101,6 bis 355,6 mm/s)
4 bis 12 ips (Zoll/Sekunde) (101,6 bis 304,8 mm/s)
609 dpi (24 Punkte/mm)
2 bis 6 ips (Zoll/Sekunde) (50,8 bis 152 mm/s)
-

•
Wenn [Aktiviert] im Menü [Druckmodus Mikroetikett] ausgewählt ist, beträgt die Druckgeschwindigkeit maximal 4 ips (Zoll/Sekunde).
•
Wenn Sie die Druckgeschwindigkeit auf einen Wert einstellen, der zu schnell ist, kann dies die Druckqualität beeinträchtigen.
[Sensortyp]
Sensortyp zum Erkennen des Etikettenpapiers auswählen.
Es sind folgende Optionen verfügbar:
Ohne
Deaktiviert den Etikettensensor.
Lücke
Wählen Sie diese Option aus, wenn Sie Etikettenpapier mit Lücken verwenden. Verwenden Sie einen Durchlichtsensor.
I-Mark
Wählen Sie diese Option aus, wenn Sie Etikettenpapier mit I-Mark verwenden. Verwendet Sie einen Reflexsensor.

•
Wenn Sie [Spender] oder [Ausgeben & Drucken] im Menü [Druckmodus] ausgewählt haben, sind nur die Optionen [Lücke] und [I-Mark] verfügbar.
•
Wenn Sie [Linerless] im Menü [Druckmodus] ausgewählt haben, ist nur die Option [Ohne] (Ohne) verfügbar.
[Druckmodus Mikroetikett]
Ablauf des Druckmodus für Mikroetiketten festlegen.
Der Druckmodus für Mikroetiketten ist ein Modus, der eine hohe Genauigkeit beim Bedrucken von kleinen Etiketten bietet.

•
Die Genauigkeit des Druckmodus für Mikroetiketten hängt von den Nutzungsbedingungen ab, wie der Qualität der Etiketten, dem Drucklayout und den Farbbandgrößen.
Die folgenden Bedingungen werden empfohlen:
◦
Farbbandlänge: Unter 450 m
◦
Verwendeter Etikettensensor: Lückensensor
•
Die verbesserte Genauigkeit, die der Druckmodus für Mikroetiketten bietet, ist für Etikettengrößen gedacht, deren Distanz geringer als die Distanz zwischen der Druckkopfposition und dem Papierendesensor (inkl. LÜCKE) ist.
•
Wenn der Druckmodus für Mikroetiketten aktiviert ist und die Druckgeschwindigkeit 5 ips oder höher beträgt, wird die Druckgeschwindigkeit automatisch auf 4 ips reduziert.
•
(nur S84NX) Bei Verwendung von RFID-Modellen kann der Druckmodus für Mikroetiketten nicht verwendet werden.
Die folgenden Optionen sind verfügbar:
[Druckmodus Mikroetikett]
Verwendung des Druckmodus für Mikroetiketten aktivieren oder deaktivieren.
Es sind folgende Optionen verfügbar:
Aktiviert
Druckmodus für Mikroetiketten aktivieren.
Deaktiviert
Druckmodus für Mikroetiketten deaktivieren.
[Automatische Erkennung von Etikettenlänge]
Automatische Messung der Etikettenlänge aktivieren oder deaktivieren, wenn für [Druckmodus Mikroetikett] [Aktiviert] ausgewählt ist.
Es sind folgende Optionen verfügbar:
Aktiviert
Automatische Erkennung der Etikettenlänge aktivieren.
Deaktiviert
Automatische Erkennung der Etikettenlänge deaktivieren.

•
Wenn die Druckstartposition bei Verwendung der automatischen Messung der Etikettenlänge nicht richtig ausgerichtet ist, legen Sie die Etikettenlänge manuell unter [Etikettenlänge] (Etikettenlänge) fest.
[Zähler für durchschnittliche Etikettenlänge]
Anzahl der Etiketten festlegen, die zur Berechnung des Durchschnittswertes verwendet wird, wenn der Druckmodus Mikroetikett ausgewählt ist und die automatische Längenerkennung aktiviert ist.
Der Einstellungsbereich liegt zwischen 1 und 10.
[Etikettenlänge]
Manuelles festlegen der Etikettenlänge, wenn der Druckmodus Mikroetikett aktiviert und die automatische Etiketten-Längenerkennung deaktiviert ist.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich der Etikettenlänge ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
72 bis 960 Punkte
72 bis 960 Punkte
305 dpi
(1 Punkt = 0,083 mm)
108 bis 1440 Punkte
108 bis 1440 Punkte
609 dpi
(1 Punkt = 0,042 mm)
216 bis 2880 Punkte
-

•
Etikettengröße auf einen Wert einstellen, der das Trägerband einschließt.
[Druckmodus]
Druckmodus auswählen.
Es sind folgende Optionen verfügbar:
Endlos
Druckt durchgehend die festgelegte Anzahl an Etiketten. Das Etikettenpapier befindet sich stets in Druckposition.
Spender
Das Trägerband wird vom gedruckten Etikett abgezogen, während es nach vorne zur Etikettenausgabe transportiert wird. Nachdem das gedruckte Etikett zur weiteren Verwendung aus dem Drucker entnommen wurde, wird das nächste Etikett zurückgezogen und automatisch zum Bedrucken positioniert.
Linerless
Wenn entsprechende Spezialhardware am externen Gerät installiert ist, werden die Linerless-Etiketten zugeführt und bedruckt.
Ausgeben & Drucken
Das gedruckte Etikett wird zur Spendeposition vorgeschoben, während die nächsten Daten gedruckt werden.
Wenn die nächsten Daten nicht verfügbar sind, wird es bis zur Spendeposition vorgeschoben, dann zurückgezogen und ein regulärer Spendevorgang ausgeführt.
Wenn bei diesem Modus der Druckvorgang beendet wird, z. B. wenn der Vorgang während des Druckens von Etiketten abgebrochen wird, müssen die nicht vollständig bedruckten Etiketten zugeführt und ausgeworfen werden, bevor Sie erneut mit Drucken beginnen. Andernfalls tritt ein Fehler auf.

•
(nur S84NX) Wählen Sie den Linerless-Modus nicht aus, um RFID-Tags auf einem RFID-Modell zu verwenden. Wenn der Linerless-Modus ausgewählt ist, können Sie keine RFID-Tags verwenden.
[Rückzug]
[Rückzug] ist anwendbar, wenn für den Druckmodus der Spendermodus, Linerless-Modus oder „Spenden & Druck“-Modus ausgewählt ist.
Es sind folgende Optionen verfügbar:
Ohne
Kein Rückzug
Nachher
Nach dem Spenden des Etiketts wird der vordere Teil des nächsten Etiketts zur Druckkopfposition zurückgezogen.
Vorher
Vor dem Drucken wird der vordere Teil des nächsten Etiketts zur Druckkopfposition zurückgezogen.
Geprüft
Wenn vom Applikator nach dem Spenden eines Etiketts ein Signal empfangen wird, wird die Vorderkante des nächsten Etiketts bis zur Druckkopfposition zurückgezogen.

•
Die auswählbaren Vorgänge sind je nach Druckmodus unterschiedlich.
[Druckmodus]
[Ohne]
[Nachher]
[Vorher]
[Geprüft]
[Endlos]
Möglich
-
-
-
[Spender]
-
Möglich
Möglich
Möglich
[Linerless]
-
-
Möglich
-
[Ausgeben & Drucken]
-
Möglich
Möglich
-
[Kontrast]
Legen Sie den Druckkontrast im Bereich von 10 Stufen fest.
Der Einstellungsbereich liegt zwischen 1 und 10. 1 ist die hellste und 10 die dunkelste Stufe.

•
Die erweiterten Einstellungen für den Druckkontrast legen Sie unter [Drucken] > [Erweitert] > [Anpassungen] > [Heizleistung] fest.
[Bilder]
Druckreferenzposition in vertikaler und horizontaler Richtung einstellen.
Die folgenden Optionen sind verfügbar:
Vertikal
Druckposition in vertikaler Richtung versetzen.
Legt den Korrekturwert von der Druckreferenzposition als „-“ in Richtung der Papierzuführung und „+“ in entgegengesetzter Richtung der Papierzuführung fest.
Standardmäßige/linksseitige Ausführung
Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung
(1) Zufuhrrichtung
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi (1 Punkt = 0,125 mm (0,0049"))
-19999 bis 0 bis 19999 Punkte
-19999 bis 0 bis 19999 Punkte
305 dpi (1 Punkt = 0,083 mm (0,0033"))
-17999 bis 0 bis 17999 Punkte
-17999 bis 0 bis 17999 Punkte
609 dpi (1 Punkt = 0,042 mm (0,0017"))
-9599 bis 0 bis 9599 Punkte
-
Horizontal
Druckposition in horizontaler Richtung versetzen.
Legt den Korrekturwert von der mit Sicht auf den Drucker als „-“ nach hinten und „+“ nach vorne fest.
Standardmäßige/linksseitige Ausführung
Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung
(1) Zufuhrrichtung
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi (1 Punkt = 0,125 mm (0,0049"))
-831 bis 0 bis 831 Punkte
-1339 bis 0 bis 1339 Punkte
305 dpi (1 Punkt = 0,083 mm (0,0033"))
-1247 bis 0 bis 1247 Punkte
-2009 bis 0 bis 2009 Punkte
609 dpi (1 Punkt = 0,042 mm (0,0017"))
-2495 bis 0 bis 2495 Punkte
-

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
Anpassen der Richtung der Druckreferenzposition und des Basisreferenzpunkts
Standardmäßige/linksseitige Ausführung
Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung
(2) Trägerband
(3) Etikett
(4) Lücke zwischen Etiketten
(5) Druckreferenzposition (vor Korrektur)
(6) Anpassung des vertikalen Basisreferenzpunkts
(7) Anpassung des horizontalen Basisreferenzpunkts
(8) Basisreferenzpunkt nach der Anpassung
(1) Zufuhrrichtung
(2) Trägerband
(3) Etikett
(4) Lücke zwischen Etiketten
(5) Druckreferenzposition (vor Korrektur)
(6) Anpassung des vertikalen Basisreferenzpunkts
(7) Anpassung des horizontalen Basisreferenzpunkts
(8) Basisreferenzpunkt nach der Anpassung
[Erweitert]
Detaillierten Sensorbetrieb und Druckversatz einstellen.
Die folgenden Optionen sind verfügbar:
[Kalibrieren]
Passen Sie die Etikettensensorwerte an.
Passen Sie im Falle von Fehlfunktionen bei der Erkennung von Etiketten die Etikettensensorwerte an (Lücken- und I-Marken-Sensoren).
Die folgenden Optionen sind verfügbar:
[Autom. Kalibrierung]
Führt die Kalibrierung des ausgewählten Etikettensensors automatisch aus.
[Autom. Kalibrierung] (Autom. Kalibrierung) ist nicht verfügbar, wenn Sie [Linerless] im Menü [Druckmodus] (Druckmodus) ausgewählt haben.
Lücke + I-Mark
Passt den Lückensensor und I-Mark-Sensor an.
Lücke
Passt den Lückensensor an.
I-Mark
Passt den I-Mark-Sensor an.
So wird der Etikettensensor automatisch kalibriert:
1.
Öffnen Sie die obere Abdeckung.
2.
Drehen Sie den Entriegelungshebel im Uhrzeigersinn, um den Druckkopf zu lösen. Ziehen Sie dann den Riegel zurück, um die Transportwalzen- und Etikettensensoreinheit zu lösen.
3.
Legen Sie Etikettenpapier ein.
Nehmen Sie das Etikett vom Trägerband ab und führen Sie das Trägerband so, dass die I-Mark nicht über dem I-Mark-Sensor liegt.
4.
Drehen Sie den Verriegelungshebel für den Druckkopf entgegen dem Uhrzeigersinn, um den Druckkopf zu arretieren. Drücken Sie dann die Transportwalzen- und Etikettensensoreinheit nach unten, bis der Riegel verriegelt ist.

•
Bestätigen Sie vor der Anpassung, dass die Transportwalzen- und Etikettensensoreinheit (Sensorabdeckung) verriegelt ist. Wenn diese Einheit während der autom. Kalibrierung nicht arretiert ist, schlägt die Kalibrierung fehl.
5.
Schließen Sie die obere Abdeckung.
6.
Drücken Sie die Tasten /, um den Sensortyp auszuwählen, der angepasst werden soll.
7.
Drücken Sie die Taste oder die Taste .
8.
Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie die Taste , um mit der Anpassung des Sensors zu beginnen.
9.
Das Ergebnis der Sensoranpassung wird angezeigt. Um die Anpassung zu beenden, drücken Sie die Taste .
10.
Wechseln Sie in den Offline-Modus. Drücken Sie die Taste , um zu bestätigen, dass die Etiketten richtig zugeführt werden.

•
Wenn die Etiketten nach Ausführung der Option [Autom. Kalibrierung] (Autom. Kalibrierung) nicht richtig zugeführt werden, wenden Sie sich an Ihren SATO-Händler oder den technischen Support.
[Lückenwerte]
Lückensensorwerte manuell festlegen.
So legen Sie die Einstellungen fest:
Passen Sie zuerst den Wert für die Spannung „Low“ des Lückensensors an.
1.
Entfernen Sie das Etikett vom Trägerband.
2.
Führen Sie das Trägerband unter der Transportwalzen- und Etikettensensoreinheit entlang. Richten Sie den Etikettensensor so aus, dass er die I-Mark (schwarze Markierung) nicht erkennt.
3.
Schließen Sie den Druckkopf und die Transportwalzen- und Etikettensensoreinheit. Führen Sie die Kalibrierung durch, nachdem Sie beide geschlossen haben, um korrekte Kalibrierergebnisse zu erhalten.
4.
Wählen Sie [Lückenwerte] (I-Mark-Werte) im Menü [Kalibrieren] (Kalibrieren) aus und drücken Sie die Taste .
5.
Drücken Sie die Tasten /, um den Wert [Emit] (Abgeben) zu ändern, bis der Wert für [Sensor] unter 0,5 (V) liegt. Legen Sie den Wert [Emit] (Abgeben) so niedrig wie möglich fest.
6.
Wenn der Wert für [Sensor] nicht unter 0,5 liegt, nachdem Sie den Wert [Emit] (Abgeben) geändert haben, drücken Sie die Tasten /, um den Wert für [Receive] (Empfangen) zu ändern.
7.
Notieren Sie sich von dem obigen Vorgang den Wert für [Sensor]. Dies ist der Wert „Niedrig“ für den Lückensensor.
　
Passen Sie dann den Wert für die Spannung „Hoch“ des Lückensensors folgendermaßen an:
1.
Führen Sie das Etikettenpapier (mit Trägerband) unter der Transportwalzen- und Etikettensensoreinheit entlang. Richten Sie den Etikettensensor so aus, dass er die I-Mark (schwarze Markierung) nicht erkennt.
2.
Schließen Sie den Druckkopf und die Transportwalzen- und Etikettensensoreinheit.
3.
Überprüfen Sie den Wert für [Sensor].
Wenn der Wert 1,0 (V) über dem von Ihnen notierten Wert für die Stufe „Niedrig“ liegt, dann ist dies der Wert für die Stufe „Hoch“ für den Lückensensor.
Wenn der Unterschied zwischen den Stufen „Niedrig“ und „Hoch“ unter 1,0 liegt, passen Sie die Werte für [Emit] (Abgeben) und [Receive] (Empfangen) an, sodass die Differenz über 1,0 liegt, oder führen Sie die gesamte Kalibrierung für die Spannung „Niedrig“ des Lückensensors nochmals durch.
4.
Wenn die Stufen „Hoch“ und „Niedrig“ dem Standardwert entsprechen, drücken Sie die Taste , um den Wert zu bestätigen.
Die Standardwerte für die Stufen „Niedrig“ und „Hoch“ für den Lückensensor sind:
◦
Niedrig (nur mit Trägerband) ≤ 0,5 (V)
◦
Hoch (Etiketten auf Trägerband) - Niedrig ≥ 1,0 (V)
[Schwellwert]
Lückensensor-Eingangswert festlegen.
So legen Sie die Einstellungen fest:
1.
Berechnen Sie den Eingangswert anhand der folgenden Formel:
(Hohes Niveau - Niedriges Niveau) x 0,3 + Niedriges Niveau = Eingangswert
2.
Wählen Sie [Schwellwert] (I-Mark-Werte) im Menü [Kalibrieren] (Kalibrieren) aus und drücken Sie die Taste .
3.
Drücken Sie die Tasten /, um den Wert für [Slice level] (Eingangswert) zu ändern. Geben Sie für [Slice level] (Eingangswert) den in Schritt 1 berechneten Wert an.
4.
Drücken Sie die Taste , um den Wert zu bestätigen.

•
Wenn Sie für [Slice level] (Eingangswert) 0,0 (V) angeben, legt der Drucker den Wert automatisch fest.
[I-Mark Werte]
I-Mark-Sensorwerte manuell festlegen.
So legen Sie die Einstellungen fest:
Passen Sie zuerst die Stufe für die Spannung „Niedrig“ des I-Mark-Sensors an.
1.
Führen Sie das Etikettenpapier unter der Transportwalzen- und Etikettensensoreinheit entlang. Richten Sie den Etikettensensor so aus, dass er die I-Mark (schwarze Markierung) nicht erkennt.
2.
Schließen Sie den Druckkopf und die Transportwalzen- und Etikettensensoreinheit.
3.
Wählen Sie [I-Mark Werte] (I-Mark-Werte) im Menü [Kalibrieren] (Kalibrieren) aus und drücken Sie die Taste .
4.
Drücken Sie die Tasten /, um den Wert [Emit] (Abgeben) zu ändern, bis der Wert für [Sensor] unter 0,5 (V) liegt. Legen Sie den Wert [Emit] (Abgeben) so niedrig wie möglich fest.
5.
Wenn der Wert für [Sensor] nicht unter 0,5 liegt, nachdem Sie den Wert [Emit] (Abgeben) geändert haben, drücken Sie die Tasten /, um den Wert für [Receive] (Empfangen) zu ändern.
6.
Notieren Sie sich von dem obigen Vorgang den Wert für [Sensor]. Dies ist der Wert „Niedrig“ für den I-Mark-Sensor.
Prüfen Sie dann folgendermaßen den Wert für die Spannung „Hoch“ des I-Mark-Sensors:
1.
Führen Sie das Etikettenpapier (mit Trägerband) unter der Transportwalzen- und Etikettensensoreinheit entlang. Richten Sie den Etikettensensor so aus, dass er die I-Mark (schwarze Markierung) nicht erkennt.
2.
Schließen Sie den Druckkopf und die Transportwalzen- und Etikettensensoreinheit. Führen Sie die Kalibrierung durch, nachdem Sie beide geschlossen haben, um korrekte Kalibrierergebnisse zu erhalten.
3.
Überprüfen Sie den Wert für [Sensor].
Wenn der Wert 1,0 (V) über dem von Ihnen notierten Wert für die Stufe „Low“ liegt, dann ist dies der Wert für die Stufe „Hoch“ für den I-Mark-Sensor.
Wenn der Unterschied zwischen den Stufen „Hoch“ und „Niedrig“ unter 1,0 liegt, passen Sie die Werte für [Emit] (Abgeben) und [Receive] (Empfangen) an, sodass die Differenz über 1,0 liegt, oder führen Sie die gesamte Kalibrierung für die Spannung „Niedrig“ des I-Mark-Sensors nochmals durch.
4.
Wenn die Stufen „Hoch“ und „Niedrig“ dem Standardwert entsprechen, drücken Sie die Taste , um den Wert zu bestätigen.
Die Standardwerte für die Stufen „Niedrig“ und „Hoch“ für den I-Mark-Sensor sind:
◦
Niedrig (ohne I-Mark) ≤ 0,5 (V)
◦
Hoch (mit I-Mark) - Niedrig ≥ 1,0 (V)
[Schwellwert]
Eingangswert für I-Mark-Sensor festlegen.
So legen Sie die Einstellungen fest:
1.
Berechnen Sie den Eingangswert anhand der folgenden Formel:
(Hohes Niveau - Niedriges Niveau) x 0,7 + Niedriges Niveau = Eingangswert
2.
Wählen Sie [Schwellwert] (I-Mark-Werte) im Menü [Kalibrieren] (Kalibrieren) aus und drücken Sie die Taste .
3.
Drücken Sie die Tasten /, um den Wert für [Slice level] (Eingangswert) zu ändern. Geben Sie für [Slice level] (Eingangswert) den in Schritt 1 berechneten Wert an.
4.
Drücken Sie die Taste , um den Wert zu bestätigen.

•
Wenn Sie für [Slice level] (Eingangswert) 0,0 (V) angeben, legt der Drucker den Wert automatisch fest.
[Kopfprüfung]
Automatische Überprüfung auf ein fehlerhaftes Element im Druckkopf.
Es sind folgende Optionen verfügbar:
Aus
Druckkopfprüfung deaktivieren.
Alle
Der gesamte Druckbereich wird geprüft.
Barcode
Nur den Bereich zum Drucken eines Barcodes prüfen. Die Druckkopfprüfung ist nicht für Barcodes anwendbar, die als Grafikdaten gedruckt werden.

•
Die Druckkopfprüfung bezieht sich auf die Überprüfung eines fehlerhaften Elements des Druckkopfs. Diese Funktion gewährleistet nicht die Lesbarkeit von Barcodes. Dazu ist ein herkömmlicher Barcode-Lesertest erforderlich. Bei Druckaussetzern wird die Kopfprüfungsfunktion möglicherweise nicht umgehend ausgeführt. Es können einige Lücken auftreten.
Lesen Sie den Barcode des ausgegebenen Etiketts nach dem Kopffehler mit dem Scanner, um das Etikett zu prüfen.
[Druckkopf-Prüfmodus]
Methode für die Druckkopfprüfung einstellen.
Wird angezeigt, wenn Sie [Alle] (Alle) oder [Barcode] im Menü [Kopfprüfung] (Kopfprüfung) ausgewählt haben.
Es sind folgende Optionen verfügbar:
Immer
Druckkopfprüfung für jedes Etikett ausführen.
Nach Druckauftrag
Die Druckkopfüberprüfung wird zu Beginn und am Ende des Druckvorgangs durchgeführt. Wenn der Rückzug aktiviert ist, wird die Druckkopfprüfung zu Beginn und am Ende des Druckens sowie während des Rückzugs durchgeführt.
Jedes Etikett
Die Druckkopfprüfung wird für die angegebene Anzahl an Etiketten durchgeführt.
[Jedes Etikett]
Die Druckkopfprüfung wird für die angegebene Anzahl an Etiketten durchgeführt.
Wird angezeigt, wenn Sie [Jedes Etikett] (Jede Seite) im Menü [Druckkopf-Prüfmodus] (Druckkopf-Prüfmodus) ausgewählt haben.
Der Einstellungsbereich liegt zwischen 1 und 999999.
[Etik.-Länge prüfen]
Überprüfung der Etikettengröße aktivieren oder deaktivieren.
Wird angezeigt, wenn Sie [Lücke] (Lücke) oder [I-Mark] im Menü [Sensortyp] (Sensortyp) ausgewählt haben.

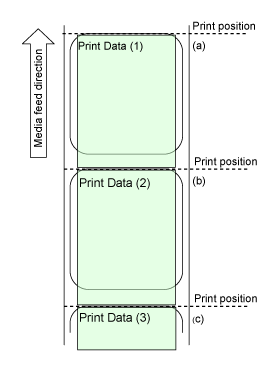

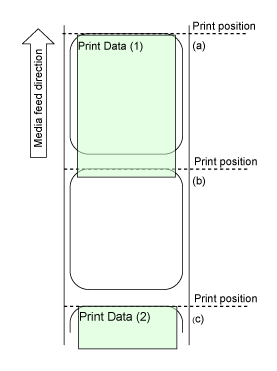

Wenn Sie diese Funktion aktivieren, wird „Media Error“ (Medienfehler) angezeigt, wenn eine der folgenden Bedingungen zutrifft:
•
Wenn das Etikett über 3 mm länger ist, als die mit dem Etikettengrößenbefehl ESC+A1 angegebene Etikettenlänge.
•
Wenn die Zufuhrlänge der Etiketten über 3 mm länger ist, als die erste nach Aktivierung dieser Funktion zugeführte Etikettenlänge.
Es sind folgende Optionen verfügbar:
Aktiviert
Überprüfung der Etikettenlänge aktivieren.
Deaktiviert
Überprüfung der Etikettenlänge deaktivieren.
[Anpassungen]
Versatzposition, Druckposition und Kontrast korrigieren.
Die folgenden Optionen sind verfügbar:
[Versatz]
Versatzposition korrigieren.
Mit dieser Option passen Sie die Rückzug-/Stoppposition für den Spenderbetrieb an.
Ändern Sie die Versatzposition entgegen der Zufuhrrichtung mit „+“ und in Zufuhrrichtung mit „-“.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
-30 bis 0 bis 30 Punkte
-30 bis 0 bis 30 Punkte
305 dpi
(1 Punkt = 0,083 mm)
-45 bis 0 bis 45 Punkte
-45 bis 0 bis 45 Punkte
609 dpi
(1 Punkt = 0,042 mm)
-90 bis 0 bis 90 Punkte
-

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Tools] > [Testdruck] (Tools > Textdruck) geändert.
[Etik.-Länge]
Mit dieser Option passen Sie die Druckstartposition an, was sich auf die Platzierung der vertikalen Druckposition auswirkt.
Ändern Sie die Druckposition entgegen der Zufuhrrichtung mit „+“ und in Zufuhrrichtung mit „-“.
Standardmäßige/linksseitige Ausführung
Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung
(1) Zufuhrrichtung
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
-30 bis 0 bis 30 Punkte
-30 bis 0 bis 30 Punkte
305 dpi
(1 Punkt = 0,083 mm)
-45 bis 0 bis 45 Punkte
-45 bis 0 bis 45 Punkte
609 dpi
(1 Punkt = 0,042 mm)
-90 bis 0 bis 90 Punkte
-

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Tools] > [Testdruck] (Tools > Textdruck) geändert.
[Abstandsversatz]
Mit dieser Option passen Sie die Versatzposition und die Längenposition gleichzeitig an.
Ändern Sie die Längenpositionen entgegen der Zufuhrrichtung mit „+“ und in Zufuhrrichtung mit „-“.
Standardmäßige/linksseitige Ausführung
Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung
(2) Versatzposition (Rückzug-/Stoppposition für den Spenderbetrieb)
(3) Längenposition (Vorderkante der Etikettenposition, die die vertikale Druckposition bestimmt.)
(1) Zufuhrrichtung
(2) Versatzposition (Rückzug-/Stoppposition für den Spenderbetrieb)
(3) Längenposition (Vorderkante der Etikettenposition, die die vertikale Druckposition bestimmt.)
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
-392 bis 0 bis 392 Punkte
-392 bis 0 bis 392 Punkte
305 dpi
(1 Punkt = 0,083 mm)
-588 bis 0 bis 588 Punkte
-588 bis 0 bis 588 Punkte
609 dpi
(1 Punkt = 0,042 mm)
-1176 bis 0 bis 1176 Punkte
-

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
[Heizleistung]
Feineinstellung des Druckkontrasts.
Der Einstellungsbereich liegt zwischen 0 und 99.
0 ist die hellste und 99 die dunkelste Stufe.

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Tools] > [Testdruck] (Tools > Textdruck) geändert.
[Online starten]
Standardmodus auswählen, wenn der Drucker eingeschaltet wird.
Es sind folgende Optionen verfügbar:
Aktiviert
Der Drucker schaltet im Online-Modus ein.
Deaktiviert
Der Drucker schaltet im Offline-Modus ein.
[Vorschub nach Fehler]
Festlegen, ob die Etiketten bei Behebung eines Fehlers automatisch zugeführt werden und in den Online-Modus gewechselt wird.
Es sind folgende Optionen verfügbar:
Aktiviert
Führt die Etiketten beim Wechsel in den Online-Modus nach Behebung eines Fehlers zu.
Deaktiviert
Führt die Etiketten beim Wechsel in den Online-Modus nach Behebung eines Fehlers nicht zu.
Wenn jedoch für [Vorschub nach Einsch.] (Vorschub beim Einschalten) [Aktiviert] (Aktiviert) ausgewählt ist, führt der Drucker das Etikett zu, wenn er eingeschaltet wird und in den Online-Modus wechselt.
Auch wenn [Auto-Längenerkennung] (Autom. Längenerkennung) aktiviert ist, führt der Drucker beim ersten Wechsel in den Online-Modus nach dem Einschalten das Etikett zu.
[Vorschub nach Einsch.]
Festlegen, ob die Etiketten automatisch zugeführt werden, wenn der Drucker eingeschaltet wird.
Es sind folgende Optionen verfügbar:
Aktiviert
Führt die Etiketten zu, wenn der Drucker eingeschaltet wird.
Deaktiviert
Führt die Etiketten nicht zu, wenn der Drucker eingeschaltet wird.
Wenn jedoch [Auto-Längenerkennung] (Autom. Längenerkennung) aktiviert ist, führt der Drucker beim ersten Wechsel in den Online-Modus nach dem Einschalten das Etikett zu.
[Finisher-Zufuhr]
Vorschublänge für Spendestopp festlegen. Vorschublänge anhand der Druckkopfposition mit „0“ festlegen.
Die tatsächliche Vorschublänge ist der Wert von [Versatz] (Versatz) + [Finisher-Zufuhr] (Vorschub nach Abschluss).
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
0 bis 2040 Punkte
0 bis 2040 Punkte
305 dpi
(1 Punkt = 0,083 mm)
0 bis 3060 Punkte
0 bis 3060 Punkte
609 dpi
(1 Punkt = 0,042 mm)
0 bis 6120 Punkte
-

•
Wenn für [Farbband] (Druckmodus) [Farbband verwenden] (Farbband verwenden) ausgewählt ist, muss die Länge für den Etikettenrückzug unter 30 mm liegen. Wenn Sie über 30 mm liegt, wird das Farbbandende möglicherweise falsch erkannt.
•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Wenn Sie hier Änderungen vorgenommen haben, werden Sie in einer Meldung auf dem Online-/Offline-Bildschirm aufgefordert, den Drucker neu zu starten. Starten Sie in diesem Fall den Drucker neu, um die Einstellungen zu übernehmen.
[Einzugsgeschw]
Zufuhrgeschwindigkeit für Etiketten festlegen.
Die folgenden Optionen sind verfügbar:
[Synchr Druckgeschw.]
Die Einstellung für die Zufuhrgeschwindigkeit wird mit denselben Werten wie die Einstellung für die Druckgeschwindigkeit festgelegt.
Es sind folgende Optionen verfügbar:
Aktiviert
Die Einstellung für die Zufuhrgeschwindigkeit ist mit der Einstellung im Menü [Drucken] > [Geschwindigkeit] (Drucken > Geschwindigkeit) verknüpft.
Deaktiviert
Zufuhrgeschwindigkeit unter [Einzugsgeschw] manuell festlegen.
[Einzugsgeschw]
Zufuhrgeschwindigkeit manuell festlegen.
Kann festgelegt werden, wenn [Synchr Druckgeschw.] (Mit Druckgeschwindigkeit synchronisieren) deaktiviert ist.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi (8 Punkte/mm)
4 bis 16 ips (Zoll/Sekunde) (101,6 bis 406,4 mm/s)
4 bis 14 ips (Zoll/Sekunde) (101,6 bis 355,6 mm/s)
305 dpi (12 Punkte/mm)
4 bis 14 ips (Zoll/Sekunde) (101,6 bis 355,6 mm/s)
4 bis 12 ips (Zoll/Sekunde) (101,6 bis 304,8 mm/s)
609 dpi (24 Punkte/mm)
2 bis 6 ips (Zoll/Sekunde) (50,8 bis 152 mm/s)
-

•
Kann nur für Geschwindigkeiten angegeben werden, die unter dem im Menü [Geschwindigkeit] (Geschwindigkeit) festgelegten Wert liegen.
•
Wenn [Aktiviert] (Aktiviert) im Menü [Druckmodus Mikroetikett] (Druckmodus für Mikroetiketten) ausgewählt ist, beträgt die Zufuhrgeschwindigkeit maximal 4 ips (Zoll/Sekunde).
[Geschw Rückeinzug]
Rückzuggeschwindigkeit festlegen.
Der Einstellungsbereich der Rückzuggeschwindigkeit liegt zwischen 2 und 8 ips (Zoll/Sekunde) (50,8 und 203,2 mm/s) unabhängig von der Druckauflösung.
[Papier aufg.]
Sensor zum Erkennen des Papierendes auswählen und die Erkennungsdistanz für das Papierende anpassen.
Die folgenden Optionen sind verfügbar:
[Sensortyp]
Sensor zum Erkennen des Papierendes festlegen.
Es sind folgende Optionen verfügbar:
Using I-mark
Verwendet den I-Mark-Sensor (Reflexsensor) zum Erkennen des Papierendes.
Die Erkennungsdistanz beträgt 15 mm (feste Position).
Lücke verwenden
Verwendet den Lückensensor (Durchlichtsensor) zum Erkennen des Papierendes.
Die Erkennungsdistanz kann unter [Papierende-Abstand] (Papierendedistanz) im Bereich zwischen 15 mm bis 400 mm festgelegt werden.
Ohne
Automatische Erkennung bei Papierende deaktivieren.
[Papierende-Abstand]
Erkennungsdistanz für das Papierende anpassen, wenn für [Sensortyp] (Sensortyp) die Option [Lücke verwenden] (Lücke verwenden) ausgewählt ist.
Ist nur verfügbar, wenn Sie [Lücke verwenden] (Lücke verwenden) im Menü [Sensortyp] (Sensortyp) ausgewählt haben.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
120 bis 3200 Punkte
120 bis 3200 Punkte
305 dpi
(1 Punkt = 0,083 mm)
180 bis 4800 Punkte
180 bis 4800 Punkte
609 dpi
(1 Punkt = 0,042 mm)
360 bis 9600 Punkte
-

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
[Druckkopf-Ausgangsposition] (nur S84NX)
Position für den Basisreferenzpunkt zum Drucken einstellen.
Es sind folgende Optionen verfügbar:
Standard
Mit einem Standard-Basisreferenzpunkt drucken.
Ankerpunkt links
Druck-Basisreferenzpunkt um 2 mm in Richtung Rückseite (mit Sicht auf den Drucker) verschieben.
　

•
Wenn Sie hier Änderungen vorgenommen haben, werden Sie in einer Meldung auf dem Online-/Offline-Bildschirm aufgefordert, den Drucker neu zu starten. Starten Sie in diesem Fall den Drucker neu, um die Einstellungen zu übernehmen.
[Priorität Befehle]
Für die Druckereinstellungen können Sie festlegen, ob Einstellungen priorisiert werden, die über den Drucker oder über Befehle ausgeführt werden.
Es sind folgende Optionen verfügbar:
Befehle
Einstellungen über Befehle priorisieren.
Einstellungen
Einstellungen vom Drucker priorisieren.
[Druck wiederholen]
Druckwiederholungsfunktion aktivieren oder deaktivieren.
Es sind folgende Optionen verfügbar:
Aktiviert
Druckwiederholungsfunktion aktivieren.
Deaktiviert
Druckwiederholungsfunktion deaktivieren.
Wenn Sie [Aktiviert] (Aktiviert) unter [Druck wiederholen] (Druckwiederholung) ausgewählt haben, können Sie die zuletzt gedruckten Daten erneut drucken, indem Sie die Taste ([REPRINT] (Druckwiederholung)) drücken.

•
Die zuletzt gedruckten Daten gehen verloren, wenn Sie den Drucker ausschalten.
[Druckende-Position]
Etikettenstopp-Position anpassen, wenn für [Sensortyp] (Sensortyp) die Option [Ohne] (Ohne) festgelegt ist. Diese Anpassung legt auch den Leerbetrag von der Etikettenstopp-Position fest.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
0 bis 20000 Punkte
0 bis 20000 Punkte
305 dpi
(1 Punkt = 0,083 mm)
0 bis 18000 Punkte
0 bis 18000 Punkte
609 dpi
(1 Punkt = 0,042 mm)
0 bis 9600 Punkte
-

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
[Kalendereinst.modus]
Einstellungen für die Kalenderfunktion festlegen.
Die folgenden Optionen sind verfügbar:
[Kalend.neudruck]
Festlegen, ob das Datum und die Uhrzeit bei einer Druckwiederholung aktualisiert werden sollen.

•
Bei einer Druckwiederholung, bei der der Druckvorgang aufgrund eines Fehlers angehalten wird, werden das Datum und die Uhrzeit aktualisiert, selbst wenn für diese Einstellung [Deaktiviert] (Deaktiviert) ausgewählt ist.
Es sind folgende Optionen verfügbar:
Aktiviert
Die aktualisierten Kalenderdaten sind in den Daten der Druckwiederholung enthalten.
Deaktiviert
Es werden exakt dieselben Daten wie beim letzten Druckauftrag gedruckt.
[Wochentagscode]
Wochentag-Code für den Kalenderbefehl festlegen.
Die folgenden Optionen sind verfügbar:
[Sonntag] bis [Samstag]
Jedem Wochentag ein Zeichen zuweisen.
Der Einstellungsbereich ist 0 bis 9, A bis Z und a bis z.
[Monatscode]
Monatscode für den Kalenderbefehl festlegen.
Die folgenden Optionen sind verfügbar:
[Januar] bis [Dezember]
Den jeweiligen Monaten Buchstaben zuweisen.
Der Einstellungsbereich ist A bis Z und a bis z.
[Kartonformat]
Zeichenformat für den Kalender auswählen.
Es sind folgende Optionen verfügbar:
Mixed
Großschreibung nur für das erste Zeichen verwenden.
Beispiel: Sunday/Sun (Sonntag/So)
Upper
Alle Zeichen in Großschreibung.
Beispiel: SUNDAY/SUN (SONNTAG/SO)
[Kalender prüfen]
Festlegen, ob überprüft werden soll, ob die von der Batterie für den Kalender abgerufene Zeit korrekt ist.
Wenn Sie [Aktiviert] (Aktiviert) auswählen, tritt ein Kalenderfehler auf, wenn die Überprüfung der Zeit ergeben hat, dass diese nicht korrekt ist, z. B. wenn die Batterie leer ist usw.
Es sind folgende Optionen verfügbar:
Aktiviert
Kalenderprüfung aktivieren.
Deaktiviert
Kalenderprüfung deaktivieren.
[Arbeitsschicht-Einst.modus]
In diesem Modus können Sie unter Verwendung des SBPL-Befehls spezifische Informationen zur Produktionsschicht eingeben, die auf ein Etikett gedruckt werden sollen.
Die folgenden Optionen sind verfügbar:
[1] bis [3]
Startzeit für die Arbeitsschicht und Name des angegebenen Arbeitsschicht-Codes festlegen.
Sie können je nach Anzahl der im Betrieb erforderlichen Arbeitsschichten bis zu 3 Schichten einrichten. Wenn beispielsweise 2 Schichten erforderlich sind, richten Sie die Arbeitsschicht Nummer 1 und 2 ein.
Die folgenden Optionen sind verfügbar:
[Beweg.code]
Arbeitsschicht-Einstellungsmodus aktivieren oder deaktivieren.
[Beweg.zeit]
Startzeit der Arbeitsschicht festlegen.
Ist nur verfügbar, wenn Sie [Aktiviert] (Aktiviert) im Menü [Beweg.code] (Schichtcode) ausgewählt haben.
Der Einstellungsbereich umfasst „00:00“ bis „23:59“.
[Beweg.name]
Namen für die Arbeitsschicht festlegen.
Ist nur verfügbar, wenn Sie [Aktiviert] (Aktiviert) im Menü [Beweg.code] (Schichtcode) ausgewählt haben.
Folgende Anzahl an Zeichen kann festgelegt werden:
ASCII: 16 Zeichen
[Bandspannungsanp.]
Verzögerung des Druckwalzenantriebs gegenüber dem Antrieb der Farbbandaufwicklerspindel anpassen. Wenn Farbbandflecke (Spuren aufgrund der Reibung des Carbon-Farbbands und der Etikettenoberfläche) auftreten, kann die Einstellung angepasst werden, um diesen Effekt zu verringern.
Wenn Sie den Einstellungswert verringern, erhöht sich die Farbbandspannung.
Wenn Sie den Einstellungswert erhöhen, verringert sich die Farbbandspannung.
Wird nur angezeigt, wenn Sie [Farbband verwenden] (Farbband verwenden) im Menü [Farbband] (Druckmodus) des kombinierten Thermodirekt/Thermotransfer-Modells ausgewählt haben.
Der Einstellungsbereich ist 0 bis 15 unabhängig von der Druckauflösung.
[Druckvorgänge]
Druckvorgänge im Detail konfigurieren.
Die folgenden Optionen sind verfügbar:
[Durchsatzmodus]
Durchsatzmodus aktivieren oder deaktivieren.
Wenn diese Einstellung aktiviert ist, wird das Intervall von Rückzug zu Zufuhr oder von Zufuhr zu Rückzug verkürzt und der Durchsatz erhöht.
[Erweiterter Rückwärtseinzug]
Erweiterten Rückzug aktivieren oder deaktivieren.
Wird angezeigt, wenn Sie [Spender] (Spender) im Menü [Druckmodus] (Druckmodus) sowie [Vorher] (Davor) im Menü [Rückzug] (Rückzug) ausgewählt haben.
Wenn Sie diese Funktion bei Verwendung der externen Signalschnittstelle (EXT) aktivieren, werden Druckdaten empfangen und zu dem Zeitpunkt, wenn Drucken möglich ist, erfolgt der Rückzug. Daraufhin wird auf den Eingang des Druckstartsignals (PRIN) gewartet.
[Seitenkürzmodus]
Seitenverschnitt-Modus aktivieren oder deaktivieren.
Wenn der Seitenverschnitt-Modus aktiviert ist, wird nicht das gesamte Bild gedruckt. Der Druck stoppt dann mit Beginn der nächsten Lücke, also außerhalb des Druckbereichs als Trennung zwischen den Druckpositionen.
Die Druckposition verschiebt sich entsprechend den im Menü [Drucken] > [Erweitert] > [Anpassungen] (Drucken > Erweitert > Anpassungen) festgelegten Werte für [Etik.-Länge] (Länge) oder [Abstandsversatz] (Längenversatz).
Die nachfolgende Abbildung zeigt den Zustand ohne Anpassung der Druckposition (±0) bei Verwendung des Lückensensors.
Deaktiviert
Wenn die Druckdaten (1) über die Druckposition (b) hinausgehen, erfolgt der nächste Druckvorgang an der Druckposition (c).
Der Druck erfolgt an Druckposition (b), wodurch diese Position als Referenzpunkt ausgeschlossen ist, da es eine Position ist, an der kein Drucken oder Spendestopp erfolgen kann.
Aktiviert
Der Druck der Druckdaten (1) stoppt an der Druckposition (b). Der nächste Druck erfolgt ab der Druckposition (b).

•
Gestalten Sie Etikettenlayouts nicht so, dass wichtige Informationen wie Barcodes, 2D-Codes oder Preise an die Trennstelle der Labels angrenzen.
Wir empfehlen, diese Funktion so oft wie möglich zur Überprüfung der Druckergebnisse wie das Lesen von Barcodes und Verifizieren von Bildern zu verwenden.
•
Erstellen Sie keine Designs, bei denen sich zu druckende Elemente außerhalb des bedruckbaren Bereichs der Etiketten befinden.
In diesem Fall müssen ein anderer Drucker oder größere Etiketten verwendet werden. In einigen Fällen sind Befehle auf Nachfolgemodellen möglicherweise auch nicht mehr nutzbar.
•
Diese Funktion verwendet einen Etikettensensor, um zu erkennen, wo Etiketten getrennt werden. Wenn Etiketten beim Zuführen verzogen werden (zu wenig oder zu viel zugeführt oder zu wenig zurückgezogen), kann das ungewünschte Folgen haben. Beispielsweise könnte der Druck abgebrochen werden und leere Stellen auf dem Etikett entstehen, oder es wird auf den Anfang des nächsten Etiketts gedruckt.
Wenn Sie diese Funktion verwenden, achten Sie auf eine angemessene Spannung zum Sammeln des Trägerbands und Etikettenvorrats.
[Einzugsversatz]
Zufuhrlänge im Linerless-Modus festlegen.
Wird nur angezeigt, wenn Sie [Linerless] im Menü [Druckmodus] (Druckmodus) ausgewählt haben.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
0 bis 2000 Punkte
0 bis 2000 Punkte
305 dpi
(1 Punkt = 0,083 mm)
0 bis 3000 Punkte
0 bis 3000 Punkte
609 dpi
(1 Punkt = 0,042 mm)
0 bis 6000 Punkte
-

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
[Rückeinzugsversatz]
Rückzugslänge im Linerless-Modus festlegen.
Wird nur angezeigt, wenn Sie [Linerless] im Menü [Druckmodus] (Druckmodus) ausgewählt haben.
Der Einstellungsbereich ist:
Auflösung
S84NX
S86NX
203 dpi
(1 Punkt = 0,125 mm)
0 bis 2000 Punkte
0 bis 2000 Punkte
305 dpi
(1 Punkt = 0,083 mm)
0 bis 3000 Punkte
0 bis 3000 Punkte
609 dpi
(1 Punkt = 0,042 mm)
0 bis 6000 Punkte
-

•
Wenn für [Farbband] (Druckmodus) [Farbband verwenden] (Farbband verwenden) ausgewählt ist, muss die Länge für den Etikettenrückzug unter 30 mm liegen. Wenn Sie über 30 mm liegt, wird das Farbbandende möglicherweise falsch erkannt.
•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
Ähnliche Themen
Auswahl von Menüoptionen
Eingabe von Einstellungswerten oder Auswahl von Optionen
[Einheit]
[Testdruck]

Zurück zum Anfang

Auflösung	S84NX	S86NX
203 dpi (1 Punkt = 0,125 mm)	1 bis 20000 Punkte	1 bis 20000 Punkte
305 dpi (1 Punkt = 0,083 mm)	1 bis 18000 Punkte	1 bis 18000 Punkte
609 dpi (1 Punkt = 0,042 mm)	1 bis 9600 Punkte	-

Standardmäßige/linksseitige Ausführung	Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung	(1) Zufuhrrichtung

Standardmäßige/linksseitige Ausführung	Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung (2) Trägerband (3) Etikett (4) Lücke zwischen Etiketten (5) Druckreferenzposition (vor Korrektur) (6) Anpassung des vertikalen Basisreferenzpunkts (7) Anpassung des horizontalen Basisreferenzpunkts (8) Basisreferenzpunkt nach der Anpassung	(1) Zufuhrrichtung (2) Trägerband (3) Etikett (4) Lücke zwischen Etiketten (5) Druckreferenzposition (vor Korrektur) (6) Anpassung des vertikalen Basisreferenzpunkts (7) Anpassung des horizontalen Basisreferenzpunkts (8) Basisreferenzpunkt nach der Anpassung

Standardmäßige/linksseitige Ausführung	Umgekehrte/rechtsseitige Ausführung
(1) Zufuhrrichtung (2) Versatzposition (Rückzug-/Stoppposition für den Spenderbetrieb) (3) Längenposition (Vorderkante der Etikettenposition, die die vertikale Druckposition bestimmt.)	(1) Zufuhrrichtung (2) Versatzposition (Rückzug-/Stoppposition für den Spenderbetrieb) (3) Längenposition (Vorderkante der Etikettenposition, die die vertikale Druckposition bestimmt.)
