Remplacement du rouleau en caoutchouc

Regardez la vidéo ici (sans audio).

•	Type Standard/Main gauche

•	Type Inversé/Main droite

Vous pouvez facilement retirer et remplacer un rouleau en caoutchouc endommagé ou usé.

• Il ne faut jamais mettre l'imprimante sous ou hors tension, ni brancher ou débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique. • Pensez à débrancher le câble d’alimentation de la prise murale avant de remplacer le rouleau en caoutchouc.

Outil requis • Tournevis Phillips

Consigne pour le remplacement du rouleau en caoutchouc

Le rouleau possède des bandes bleues du côté gauche. Lorsque ces bandes bleues commencent à s'estomper, il est temps de remplacer le rouleau.

• Il s'agit d'une recommandation générale. Le délai d'usure du rouleau varie selon le support utilisé. Dans tous les cas, remplacez le rouleau usagé lorsque la qualité d'impression de l'imprimante diminue.

　

Regardez la vidéo ci-dessous pour voir la procédure.

Type Standard/Main gauche

Type Inversé/Main droite

1.	Vérifiez que l'imprimante est hors tension et débranchez le câble d'alimentation de la prise secteur.

2.	Ouvrez le capot supérieur.

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

3.	Tournez le levier de blocage de la tête d'impression (1) dans le sens horaire pour débloquer la tête d'impression.

• La tête d’impression et les éléments à proximité sont chauds après l'impression. Prenez soin de ne pas vous brûler. • Si vous touchez les bords de la tête à mains nues, vous risquez de vous blesser.

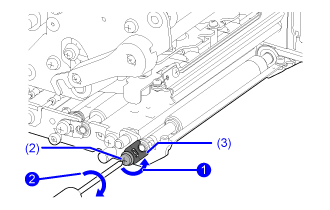

4.	Dévissez la vis (2) de la plaque de fixation (3) pour la dégager .

Ne retirez pas la vis.

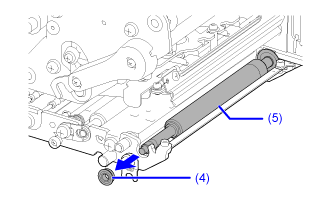

5.	Retirez le palier (4) du châssis et de l'arbre du rouleau en caoutchouc (5).

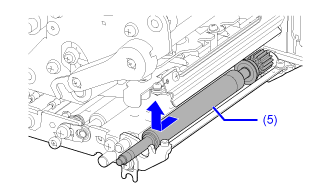

6.	Retirez le rouleau (5) de l'imprimante et remplacez-le par un nouveau.

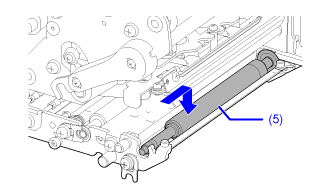

7.	Enfoncez complètement le pignon du nouveau rouleau en caoutchouc (5) dans le châssis central de l'imprimante.

8.	Replacez le palier (4) sur le châssis et de l'arbre du rouleau en caoutchouc (5).

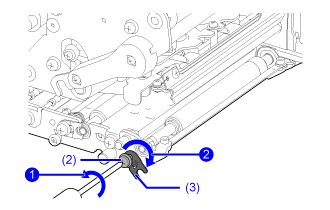

9.	Faites pivoter la plaque de fixation (3) sur le palier et fixez-la avec la vis (2) .

---
