Ajustement de la position du capteur de support

Lorsque vous utilisez des supports non standard (par exemple des supports avec impression au revers ou un format spécial), la cellules de détection du support ne détecte pas correctement la marque noire (I-mark) ou l'échenillage (Gap). Dans ce cas, vérifiez que la position de la cellules de détection du support est alignée avec la marque noire ou l'échenillage du support.

La cellule de détection de marque noire de l'imprimante a une position fixe, située à 5 mm du châssis central de l'imprimante.

Il est possible d'ajuster la position de la cellule de détection d'échenillage. La plage d'ajustement de la position de la cellule de détection d'échenillage est la suivante.

S84NX: Entre 5 et 66 mm depuis le châssis central de l'imprimante.

S86NX: Entre 5 et 81 mm depuis le châssis central de l'imprimante.

1.	Ouvrez le capot supérieur.

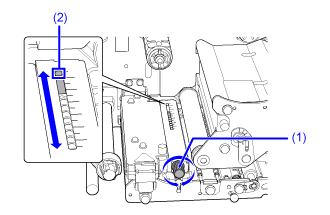

2.	Tournez le bouton de réglage de la cellule de détection de support (1) dans le sens horaire ou anti-horaire pour régler la position de la cellule de détection d'échenillage.

L'indicateur vert (2) au-dessus du bloc de la cellules de détection du support indique la position de la cellules de détection d'échenillage.
