Remplacement du ruban

Regardez la vidéo ici (sans audio).

•	Type Standard/Main gauche

•	Type Inversé/Main droite

Type Standard/Main gauche

Type Inversé/Main droite

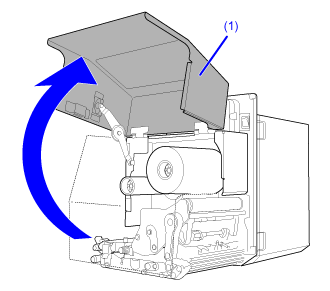

1.	Ouvrez le capot supérieur (1).

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

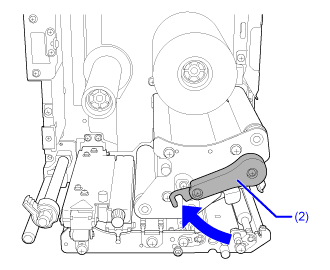

2.	Tournez le levier de blocage de la tête d'impression (2) dans le sens horaire pour débloquer la tête d'impression.

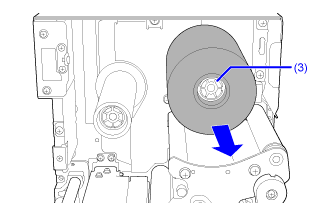

3.	Tirez pour retirer le ruban usagé de l’axe de réenroulement (3).

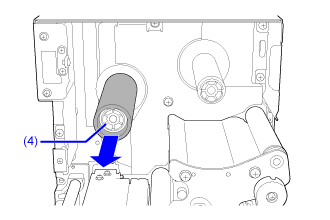

4.	Tirez pour retirer le mandrin vide de l’axe d'enroulement (4).

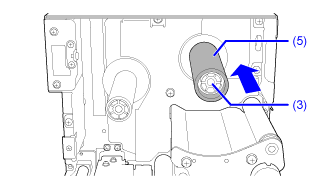

5.	Placez un mandrin de ruban vide (5) sur l'axe de réenroulement du ruban (3).

Insérez complètement le mandrin.

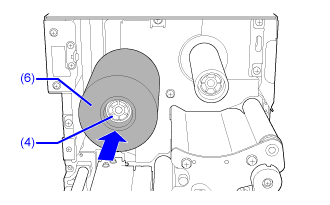

6.	Chargez le ruban (6) sur l'axe d'enroulement du ruban (4).

Tenez compte du sens d'enroulement du ruban et insérez complètement le ruban.

Veillez à ce que le côté encre du ruban soit orienté vers le bas lorsque vous le faites passer sous la tête d'impression.

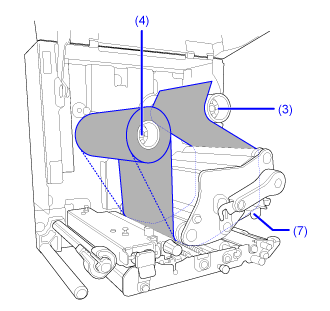

7.	À partir de l'axe d'enroulement du ruban (4) faites passer le ruban sous la tête d'impression (7) jusqu'à l'axe de réenroulement du ruban (3).

Ruban avec enroulement intérieur

Ruban avec enroulement extérieur

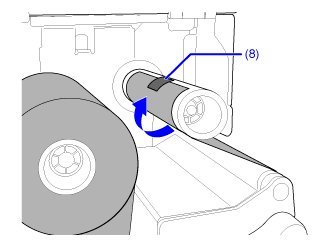

8.	Enroulez le ruban dans le sens horaire autour du mandrin de ruban vide et fixez l'extrémité libre du ruban sur le mandrin de ruban avec de l'adhésif (8).

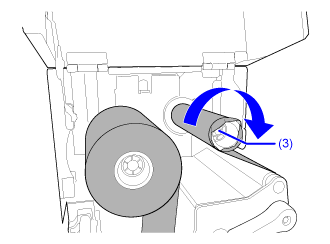

9.	Faites tourner plusieurs fois l'axe de réenroulement du ruban (3) dans le sens horaire pour enrouler le ruban et faire en sorte qu'il soit bien tendu.

10.	Si le support est déjà chargé, tournez le levier de blocage de la tête (2) dans le sens anti-horaire pour bloquer la tête d'impression.

11.	Fermez le capot supérieur.

• Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.

12.	Appuyez sur la touche (AVANCE) en mode Hors ligne pour faire avancer le support.

13.	Appuyez sur la touche (EN LIGNE) ou sur la touche pour basculer en mode En ligne.

---
