[Ports]
Définit le numéro de port TCP/IP.
Les options sont les suivantes :
Rôles de Port1 à Port3
Dans la fonction Socket Server de TCP/IP, il est possible d'utiliser l'une des deux méthodes de connexion suivantes.
Les ports à utiliser et leurs rôles varient selon la méthode de connexion et le protocole de communication.

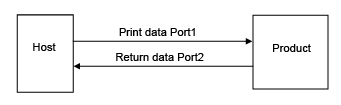

Connexion à deux ports
Port1 sert à recevoir les données d'impression et Port2 à renvoyer l'état de l'imprimante.
Ce type de connexion est disponible lorsque le protocole de communication est Status4.
Connexion à un port
Un seul port sert à recevoir les données d'impression et à renvoyer l'état de l'imprimante.

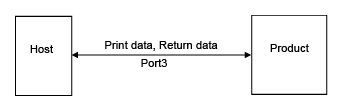

Lorsque le protocole de communication est Status4, Port3 est utilisé.

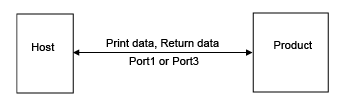

Lorsque le protocole de communication est Status3 ou Status5, Port1 ou Port3 est utilisé.
[Port1]
Définit le numéro de port de Port1.
Pour la connexion à deux ports de Status4, ce port sert à recevoir les données d'impression. Pour la connexion à un port de Status3/Status5, ce port sert à recevoir les données d'impression et à renvoyer l'état de l'imprimante.
La plage de valeurs est comprise entre 1 et 65535.

•
Chaque port (1, 2 et 3) doit être défini avec des valeurs différentes.
•
Spécifiez un numéro de port qui n'est pas utilisé par d'autres services. Si plusieurs services utilisent les mêmes numéros de port, la communication ne fonctionnera pas correctement.
[Port2]
Définit le numéro de port de Port2.
Pour la connexion à deux ports de Status4, ce port sert à renvoyer l'état de l'imprimante.
La plage de valeurs est comprise entre 1 et 65535.

•
Chaque port (1, 2 et 3) doit être défini avec des valeurs différentes.
•
Spécifiez un numéro de port qui n'est pas utilisé par d'autres services. Si plusieurs services utilisent les mêmes numéros de port, la communication ne fonctionnera pas correctement.

•
Ce paramètre est désactivé lorsque le mode AEP est activé.
[Port3]
Définit le numéro de port de Port3.
Pour la connexion à un port de Status3/Status4/Status5, ce port sert à recevoir les données d'impression et à renvoyer l'état de l'imprimante.
La plage de valeurs est comprise entre 1 et 65535.

•
Chaque port (1, 2 et 3) doit être défini avec des valeurs différentes.
•
Spécifiez un numéro de port qui n'est pas utilisé par d'autres services. Si plusieurs services utilisent les mêmes numéros de port, la communication ne fonctionnera pas correctement.

•
Vous pouvez remplacer le format du retour d'état de Port3 par le mode compatible en activant [État compatible du port 9100] (Ancien état pour Port 9100).
[Contrôle du flux]
Définit le protocole de communication.
Les options sont les suivantes :
•
[État4]
•
[ENQ État4]
•
[État3]
•
[État5]
•
[None]
[File connexion TCP]
Spécifie s'il faut autoriser la mise en file d'attente des connexions lorsque plusieurs hôtes ou applications envoient des demandes de connexion à l'imprimante.
Les options sont les suivantes :
Activé
Pendant la connexion à un hôte ou application, l'imprimante peut recevoir des demandes de connexion d'autres hôtes ou applications. Les demandes de connexion sont placées en file d'attente et traitées selon l'ordre de réception après la fermeture de la première connexion.
Désactivé
Pendant la connexion à un hôte ou à une application, l'imprimante ne peut pas recevoir des demandes de connexion d'autres hôtes ou applications.

•
Si vous avez sélectionné [Activé] (Activé), pensez à utiliser la connexion à un port pour Status3, Status4 et Status5. Si vous utilisez des connexions à deux ports pour Status4, cela risque de ne pas fonctionner.
[État compatible du port 9100]
Spécifie s'il faut remplacer le format du retour d'état de Port3 par le mode compatible.
Ne s'affiche pas si vous avez sélectionné [None] dans le menu [Contrôle du flux].
En mode compatible, le format de retour d'état de Port3 est le suivant :

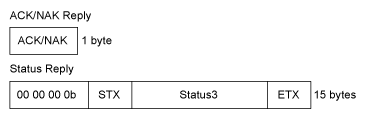

STATUS3
Activé (Mode compatible)
Désactivé (Mode standard)

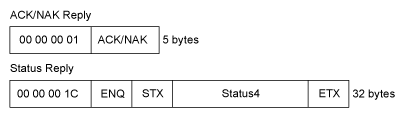

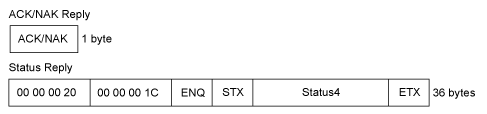

STATUS4
Activé (Mode compatible)
Désactivé (Mode standard)

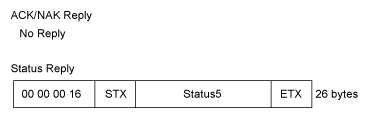

STATUS5
Activé (Mode compatible)
Désactivé (Mode standard)
[Délai réponse ENQ]
Définit le délai de réponse à une demande d'état ENQ.
Non disponible si vous avez sélectionné [État4] dans le menu [Contrôle du flux] (Contrôle du flux).
Les interfaces cibles sont le LAN et le LAN sans fil.
Les états cibles sont Status3, Status4 ENQ (Réponse ENQ Status4) et Status5.
La plage de valeurs est comprise entre 0 et 9999 ms.

•
Vous devez normalement conserver la valeur par défaut.
[Cycle de réponse]
Définit l'intervalle de réponse d'état cyclique.
Uniquement disponible si vous avez sélectionné [État4] dans le menu [Contrôle du flux] (Contrôle du flux).
Les interfaces cibles sont le LAN et le LAN sans fil.
L'état cible est le cycle de réponse Status4.
La plage de valeurs est comprise entre 100 et 999 ms.
[BCC]
Active ou désactive la fonction de contrôle BCC.
S'affiche uniquement si vous avez sélectionné [État5] dans le menu [Contrôle du flux] (Contrôle du flux).
Les options sont les suivantes :
Activé
Active la fonction de contrôle BCC.
Désactivé
Désactive la fonction de contrôle BCC.
