Haut > Divers paramètres de l'imprimante > Menu [Paramètres] (Paramètres) de l'imprimante > [Interface] - Menu > [RFID] (S84NX uniquement)
[RFID] (S84NX uniquement)
Définit le RFID.
Apparaît uniquement pour le modèle RFID.

•
Pour utiliser l'option RFID, utilisez une version de micrologiciel ultérieure à 8.1.0.
Les options sont les suivantes :
[Position antenne]
Lisez les instructions du manuel de configuration de l'inlay pour sélectionner l'antenne RFID à utiliser. Pour en savoir plus, consultez la page suivante :
https://www.sato-global.com/rfid/guide.html
Pour utiliser des incrustations qui ne figurent pas dans le manuel de configuration de l'inlay, contactez votre représentant commercial ou revendeur SATO.
Les options sont les suivantes :
Normal
Utilise une antenne standard (réglable).
Avant
Utilise une antenne de petite taille (position fixe).
[Écrire puissance]
Définit le niveau de puissance radio pour écrire les informations dans l'incrustation conformément au manuel de configuration de l'inlay. Pour en savoir plus, consultez la page suivante :
https://www.sato-global.com/rfid/guide.html
Pour utiliser des incrustations qui ne figurent pas dans le manuel de configuration de l'inlay, contactez votre représentant commercial ou revendeur SATO.
La plage de valeurs est comprise entre 0 et 30 dBm.
La plage de valeurs diffère selon l'emplacement de l'utilisation de l'imprimante.
[Lire puissance]
Définit le niveau de puissance radio pour lire les informations de l'incrustation conformément au manuel de configuration de l'inlay. Pour en savoir plus, consultez la page suivante :
https://www.sato-global.com/rfid/guide.html
Pour utiliser des incrustations qui ne figurent pas dans le manuel de configuration de l'inlay, contactez votre représentant commercial ou revendeur SATO.
La plage de valeurs est comprise entre 0 et 30 dBm.
La plage de valeurs diffère selon l'emplacement de l'utilisation de l'imprimante.
[Décalage d'étiquette]
Définit la position du début de l'écriture des données sur l'incrustation. Les données sont écrites au niveau de l'incrustation sur chaque étiquette lorsque l'incrustation passe au-dessus de l'antenne RFID de l'imprimante, soit la distance, depuis la position de début d'impression, spécifiée dans ce paramètre.
Ce paramètre est utilisé lorsque les incrustations ne sont pas compatibles avec les positions de l'antenne de l'imprimante . Pour en savoir plus, consultez la page suivante :
https://www.sato-global.com/rfid/guide.html
Pour utiliser des incrustations qui ne figurent pas dans le manuel de configuration de l'inlay, contactez votre représentant commercial ou revendeur SATO.
La plage est comprise entre -15 et 240 mm.
La valeur minimum est 0 mm si une valeur autre que [Continu] (Continu) est sélectionnée dans le menu [Impression] > [Mode d'impression] (Impression - Mode d'impression).
[Modèle lecteur]
Affiche le modèle du module RFID.
[Version lecteur]
Affiche la version du microprogramme du module RFID.
[Vue]
Affiche les données d'incrustation.
Appuyez sur la touche pour basculer vers l'écran [Banque de mémoire] (Banque de mémoire).
Appuyez sur la touche (LIRE) pour passer à l'écran [Lecture de données] (Lecture de données) pour lire et afficher les données.
Dans l'écran [Lecture de données] (Lecture de données), vous pouvez appuyer sur la touche pour faire avancer le support et tenter de lire l'étiquette actuellement définie dans l'imprimante.

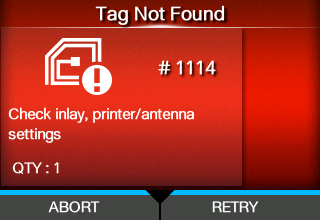

Si aucune incrustation n'a été détecté, le message « Étiquette introuvable » apparaît à l'écran. Si plusieurs incrustations ont été détectées en même temps, le message « Erreur étiquettes multiples » s'affiche à l'écran.
[Banque de mémoire]
Définit la zone de mémoire de l'incrustation à lire.
Les zones de mémoire suivantes peuvent être lues :
EPC
zone EPC
TID
zone TID
USER
zone USER
PC
zone PC/AFI
RSSI
zone RSSI
[Fonction filtrage]
Définit la fonction de filtrage par RSSI (Received Signal Strength Indication). Si la valeur RSSI lue lors de l'impression d'une étiquette RFID est inférieure à la valeur seuil spécifiée, un erreur d'étiquette RFID est générée. Un message d'erreur est imprimé sur l'étiquette RFID/de l'incrustation à l'origine de l'erreur.
Les options sont les suivantes :
[Filtre RSSI]
Active ou désactive la fonction de filtrage RSSI.
Les options sont les suivantes :
Activé
Active la fonction de filtrage RSSI.
Désactivé
Désactive la fonction de filtrage RSSI.
[Valeur de seuil]
Définit la valeur seuil du filtre RSSI.
S'affiche uniquement si vous avez sélectionné [Activé] (Activé) dans le menu [Filtre RSSI] (Filtre RSSI).
La plage de valeurs est comprise entre -99 et -1 dBm.
[Mode tentative]
Spécifie s'il faut réessayer d'encoder les données dont l'encodage a échoué en cas d'erreur RFID.
Les options sont les suivantes :
Réessayer
En cas d'erreur RFID, l'imprimante réessaie d'imprimer en fonction du nombre de tentatives définies dans [Tentatives]. En cas d'erreurs RFID successives, l'impression s'arrête après le nombre de nouvelles tentatives définies dans [Tentatives] plus une, et l'écran d'erreur RFID s'affiche.
Si vous appuyez sur la touche (RETRY, RÉESSAYER), l'imprimante réessaie d'écrire autant de fois que le nombre défini dans [Tentatives] (Nouvelles tentatives).
Si vous appuyez sur la touche (ABORT, ABANDON), l'élément actuel est supprimé.
Libérer
En cas d'erreur RFID, l'imprimante écrit les données suivantes, sans essayer de réécrire les mêmes données. En cas d'erreurs RFID successives, l'impression s'arrête après le nombre de nouvelles tentatives définies dans [Tentatives], et l'écran d'erreur RFID s'affiche.
Si vous appuyez sur la touche (RETRY, RÉESSAYER), une copie des données d'impression actuelles est supprimée puis l'imprimante commence à imprimer les suivantes.
Exemple :
◦
Si une copie de dix éléments individuels sont imprimés, l'élément actuel est supprimé et les éléments restants sont imprimés.
◦
Si dix copies d'un seul élément sont imprimés, les données d'impression actuelles sont supprimées et les copies restantes sont imprimées.
Si vous appuyez sur la touche (ABORT, ABANDON), l'élément actuel est supprimé puis l'imprimante commence à imprimer le suivant.
Exemple :
◦
Si une copie de dix éléments individuels sont imprimés, l'élément actuel est supprimé et les éléments restants sont imprimés.
◦
Si dix copies d'un seul élément sont imprimés, l'élément actuel est supprimé puis l'impression s'arrête.

•
Pour annuler toute une tâche d'impression, ouvrez et refermez le capot supérieur pour basculer le produit en mode Hors ligne, puis appuyez sur la touche (ANNULER).
[Tentatives]
Définit le nombre de répétitions des opérations réessayer/relâcher défini dans [Mode tentative] (Mode tentative) avant l'arrêt de l'impression et l'affichage de l'écran d'erreur RFID en cas d'erreur RFID.
La plage de valeurs est comprise entre 0 et 9.
Si vous attribuez la valeur 0 au paramètre, l'écran d'erreur RFID s' apparaît et l'impression se poursuit.
[Marquer étiquettes incorrectes]
Définit la fonction d'impression d'erreur pour l'erreur d'étiquette RFID.
Activé
Active la fonction d'impression d'erreur RFID.
Désactivé
Désactive la fonction d'impression d'erreur RFID.
[Avertissement RFID non détecté]
Pour éviter le gaspillage d'étiquettes RFID, indiquez s'il faut arrêter d'imprimer et afficher une erreur RFID non détecté lorsqu'il n'y a pas de commande RFID dans la tâche d'impression.
Les commandes RFID détectées par cette fonction sont la commande <IP0> d'écriture de code EPC et la commande <TU> d'impression UID/EPC/IDm.
Les options sont les suivantes :
Désactiver
L'erreur d'étiquette RFID non détectée n'est pas affichée. L'impression continue.
Balise RFID
L'impression s'arrête et une erreur RFID non détecté s'affiche en l'absence d'une commande RFID dans la tâche d'impression lorsqu'une étiquette RFID est chargée.
L'erreur ne s'affiche plus si le support est remplacé par des étiquettes normales.
Commande RFID
L'impression s'arrête et une erreur RFID non détecté s'affiche en l'absence d'une commande RFID dans la tâche d'impression.

•
Un avertissement RFID non détecté même en cas d'utilisation d'une commande RFID supposée être détectée dans la tâche d'impression, si celle-ci est écrite dans les données à l'origine de l'erreur de commande.
[Journal]
Définit la fonction de journalisation pour enregistrer les informations d'étiquettes encodées.
Le journal peut consigner jusqu'à 100 incrustations d'informations. Lorsque le fichier journal atteinte sa taille maximale, les nouvelles données de journal remplace les données plus anciennes.
Toutes les données de journal sont perdues si l'imprimante est mise hors tension.
Les options sont les suivantes :
Activé
Active la fonction de journalisation des données RFID.
Désactivé
Désactive la fonction de journalisation des données RFID.
[Données à enregistrer]
Définit les données à enregistrer dans le journal lorsque [Journal] (Enregistrer les données RFID) est activé.
Les options sont les suivantes :
EPC et TID
Enregistre les données EPC et TID.
EPC
Enregistre les données EPC.
TID
Enregistre les données TID.
[Mode sortie erreur]
Définit le type de signal des erreurs RFID.
Les options sont les suivantes :
Impulsion
Impulsion de sortie comme signal de sortie en cas d'erreur RFID.
Niveau
Niveau de sortie comme signal de sortie en cas d'erreur RFID.
[Longueur d'impulsion]
Définit la longueur d'une impulsion d'erreur RFID.
S'affiche uniquement si vous avez sélectionné [Impulsion] (Impulsion) dans le menu [Mode sortie erreur] (Mode sortie erreur).
Les options sont les suivantes :
•
[100 ms]
•
[200 ms]
•
[300 ms]
•
[400 ms]
•
[500 ms]
[Compteurs]
Affiche le compteur RFID.
Les opérations d'écriture RFID par les commandes suivantes sont comptées.
•
Écriture RFID : commande <IP0> d'écriture de code EPC
•
Impression de données d'étiquettes : commande <TU> d'impression UID/EPC/IDm
En revanche, l'écriture non suivie d'une impression et d'une avance de support n'est pas comptée.
Les éléments affichés sont les suivants :
[Durée de vie]
Affiche le nombre d'écritures réussies sur les étiquettes RFID, le nombre d'échec et le nombre total de tentatives.
Les éléments affichés sont les suivants :
Cycles L/E réussis
Affiche le nombre total d'écritures réussies sur les étiquettes RFID.
Cycles L/E échoués
Affiche le nombre total d'erreurs d'écriture RFID.
Total cycles L/E
Affiche le nombre total d'écritures sur les étiquettes RFID.
Ce nombre représente le total des écritures réussies ([Cycles L/E réussis]) et des échecs d'écriture ([Cycles L/E échoués]).
[Utilisateur]
Affiche le nombre d'écritures RFID réussies, le nombre d'échecs d'écriture et le nombre total de tentatives après la remise à zéro du compteur RFID.
Les éléments affichés sont les suivants :
Cycles L/E réussis
Affiche le nombre d'écritures réussies sur des étiquettes RFID après réinitialisation du compteur RFID.
Cycles L/E échoués
Affiche le nombre total d'erreurs d'écriture RFID après réinitialisation du compteur RFID.
Total cycles L/E
Affiche le nombre total d'écritures sur des étiquettes RFID après réinitialisation du compteur RFID.
Ce nombre représente le total des écritures réussies ([Cycles L/E réussis]) et des échecs d'écriture ([Cycles L/E échoués]).

•
Vous pouvez réinitialiser le compteur en appuyant la touche ([EFFACER] (EFFACER)) lorsque le compteur a la valeur 1 ou plus.
[Papier]
Définit le type de papier des étiquettes RFID et la position de référence de l'impression dans le sens vertical.
Les options sont les suivantes :
[Types]
Définit le type de papier des étiquettes RFID.
Les options sont les suivantes :
Étiquette
Utilise des étiquettes RFID normales.
Étiquette trou latéral
Utilise des étiquettes avec perforations latérales.
(1) Sens d'avance du support
[Point de départ]
Définit la position de référence de l'impression des étiquettes RFID dans le sens vertical.
Définit la position de référence de l'impression. Une valeur positive ('+') décale la position d'impression dans le sens de l'avance et une valeur négative ('-') la décale dans le sens contraire de l'avance.
La plage de valeurs est comprise entre -600 et +600 points.

•
Lorsque le sens de l'avance papier a une valeur positive ('+'), la longueur totale, y compris les autres valeurs d'espacement, ne doit pas dépasser 25 mm. Si elle est supérieure à 25 mm, l'imprimante risque de ne pas s'arrêter correctement.

•
La longueur de 1 point varie selon la résolution d'impression de l'imprimante.
◦
203 dpi : 1 point = 0,125 mm.
◦
305 dpi : 1 point = 0,083 mm.
◦
609 dpi : 1 point = 0,042 mm.
•
Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité).
[Modèle de balise RFID]
Permet d'enregistrer, de modifier, de lire et de supprimer des modèles d'étiquettes RFID. Un modèle d'étiquettes RFID inclut plusieurs paramètres optimaux pour chaque type d'étiquette RFID : position de l'antenne, puissance de lecture/écriture et valeur de décalage d'étiquette.
Vous pouvez enregistrer un maximum de 10 modèles d'étiquettes RFID.
Les options sont les suivantes :
[Charger]
Lit un modèle d'étiquettes RFID enregistré et applique les paramètres à l'imprimante.
Vous pouvez l'utiliser si plusieurs modèles d'étiquette RFID ont été enregistrés.
Sélectionnez le modèle d'étiquette RFID à supprimer et appuyez sur la touche pour lire, puis appuyez sur la touche dans le message de confirmation.
Le nom du modèle d'étiquette RFID lu apparaît à droite de [Charger] (Charger) dans le menu [Modèle de balise RFID] (Modèle d'étiquettes RFID).
[Modifier]
Enregistre un modèle d'étiquettes RFID ou modifie des modèles existants.
Pour modifier des modèles d'étiquette RFID, lisez le modèle d'étiquette RFID au préalable dans le menu [Charger] (Charger).
Pour plus d'informations concernant ces paramétrages, consultez le manuel de configuration de l'inlay (Inlay Configuration Guide). Vous pouvez y accéder via l'URL suivante :
https://www.sato-global.com/rfid/guide.html
Pour utiliser des incrustations qui ne figurent pas dans le manuel de configuration de l'inlay, contactez votre représentant commercial ou revendeur SATO.
Les options sont les suivantes :
Position antenne
Écrire puissance
Lire puissance
Décalage d'étiquette
Taille du pas
Définit la longueur de l'étiquette RFID.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs pour la longueur de l'étiquette RFID est la suivante :
Résolution
Plage de valeurs
203 dpi (1 point = 0,125 mm)
8 à 1920 points
305 dpi (1 point = 0,083 mm)
12 à 2880 points
609 dpi (1 point = 0,042 mm)
24 à 5760 points

•
Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité).
•
Définissez une valeur qui inclut la glassine.
Lorsque la configuration est terminée, sélectionnez [Enregistrer sous] (Enregistrer sous), appuyez sur la touche et spécifiez un nom.
Vous pouvez entrer un maximum de 32 caractères. Il est possible d'utiliser des caractères alphabétiques, numériques et des symboles.
Après avoir saisi un nom, appuyez sur la touche puis appuyez sur la touche dans l'écran de confirmation pour valider.
Si vous spécifiez un nom identique à celui d'un modèle d'étiquette RFID enregistré, un message de confirmation s'affiche. Pour remplacer le paramétrage, appuyez sur la touche .
[Supprimer]
Supprime les modèles d'étiquettes RFID.
Vous pouvez l'utiliser si plusieurs modèles d'étiquette RFID ont été enregistrés.
Sélectionnez le modèle d'étiquette RFID à supprimer et appuyez sur la touche puis appuyez sur la touche dans le message de confirmation.
