Alignement de la tête avant - arrière

Outils requis
•
Tournevis Phillips
•
Tournevis plat
Pour régler l'alignement de la tête, procédez comme suit :

1.
Ouvrez le capot supérieur de l'imprimante.
2.

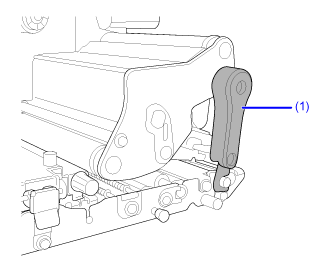

Vérifiez que le levier de blocage de la tête (1) est en position verrouillée.
Si ce n'est pas le cas, tournez le levier de blocage de la tête d'impression dans le sens antihoraire pour bloquer la tête d'impression.
3.

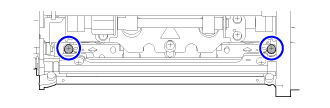

Localisez deux vis à l'avant du bloc de la tête d'impression.
4.

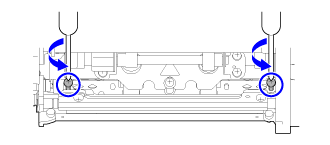

Dévissez les deux vis à l'aide du tournevis Phillips.
Ne les retirez pas.
5.

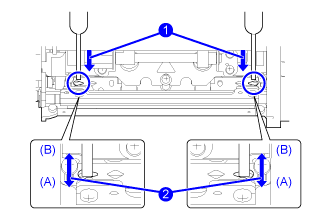

Introduisez le tournevis plat dans les fentes de réglage situées à gauche et à droite. Réglez la position de la tête en faisant tourner le tournevis dans le sens approprié .
Direction (A) : déplace la tête d'impression vers l'avant.
Direction (B) : déplace la tête d'impression vers l'arrière.
6.

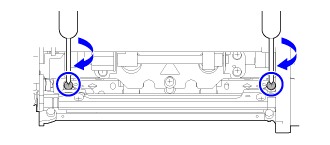

Serrez les deux vis.
