Spécification des broches du connecteur de l'interface de signaux externes (EXT)

　

Spécifications standard

N° de broche		E/S	Description	Conditions électriques (Tension, courant (max.))

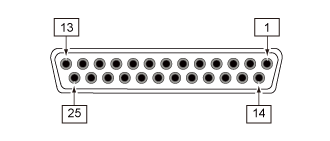

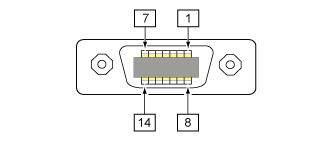

25 broches	14 broches
1	14	-	Masse châssis	-
2	-	-	Source d'alimentation	600 mA3
3	-	Sortie	Signal de position de départ Émet un signal lorsque [Recul] (Recul) dans le menu [Impression] (Impression) a la valeur [Contrôlé] (Contrôlé) et que le recul est terminé.	40 V 80 mA
4	4	Sortie	Erreur de la machine Émet un signal bas en cas de détection d'une erreur, par exemple l'ouverture du capot, une erreur de la tête ou de communication.	40 V 80 mA
5	6	Sortie	Signal de fin d'impression (PREND) Émet un signal à la fin de l'impression de l'étiquette.	40 V 80 mA
6	9	Sortie	Signal prêt à imprimer Émet un signal haut lorsque l'imprimante est en mode En ligne et prête à imprimer.	40 V 80 mA
7	-	Entrée2	Signal de fin proche étiquette L'imprimante bascule vers l'état fin proche étiquette lorsqu'un signal bas est détecté.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
8	7	Entrée2	Signal de réimpression (PRIN2) Réimprime du contenu précédemment imprimé en cas de détection d'un signal bas.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
9	-	Entrée2	Signal de recul (DISPENSE IN) Lorsque l'option [Recul] (Recul) dans le menu [Impression] (Impression) devient [Contrôlé] (Contrôlé), le recul intervient lorsqu'un signal bas est détecté.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
10	-	Entrée2	Réservé	Haut : impédance élevée Bas : plus de -5 mA, 0 V
11	-	-	OUT_COM Masse des périphériques	-
12	13	-	Source d'alimentation	600 mA3
13	12	-	Source d'alimentation	2 A
14	2	-	TERRE Masse du signal de référence	-
15	2	-	OUT_COM Masse des périphériques	-
16	3	Sortie	Fin de ruban Émission d'un signal bas en cas de détection de fin de ruban	40 V 80 mA
17	1	Sortie	Fin de papier Émission d'un signal bas en cas de détection de fin de papier	40 V 80 mA
18	10	Sortie	Fin de ruban proche Émission d'un signal haut en cas de détection de fin de ruban proche	40 V 80 mA
19	-	Sortie	Réservé	40 V 80 mA
20	5	Entrée2	Signal de début d'impression (PRIN) Impression d'une étiquette en cas de détection d'un signal bas	Haut : impédance élevée Bas : plus de -5 mA, 0 V
21	11	Entrée2	Signal d'avance Avance du support lorsqu'un signal bas est détecté.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
22	-	Entrée2	Réservé	Haut : impédance élevée Bas : plus de -5 mA, 0 V
23	-	Entrée2	Réservé	Haut : impédance élevée Bas : plus de -5 mA, 0 V
24	13	Entrée	IN_COM1 Alimentation à partir du périphérique	5 V - 24 V ou terre
25	-	-	TERRE Masse du signal de référence	-

¹ Lorsque vous utilisez le câble de conversion 14 broches, ne connectez pas la broche d'alimentation à la broche [IN_COM]. La broche [IN COM] est connectée à 5 V dans le câble.

² Ces broches de signal d'entrée peuvent être connectées aux périphériques d'entrée à collecteur ouvert.

³ Si l'option 25 broches est sélectionnée, la sortie totale des broches 2 et 12 est de 600 mA.

　

Spécifications RFID (S84NX uniquement)

(S84NX uniquement) Pour le modèle RFID, les signaux indiqués en gras dans le tableau ci-dessous sont des paramètres qui diffèrent des spécifications standard.

N° de broche		E/S	Description	Conditions électriques (Tension, courant (max.))
25 broches	14 broches
1	14	-	Masse châssis	-
2	-	-	Source d'alimentation	600 mA3
3	-	Sortie	Signal de position de départ Émet un signal lorsque [Recul] (Recul) dans le menu [Impression] (Impression) a la valeur [Contrôlé] (Contrôlé) et que le recul est terminé.	40 V 80 mA
4	4	Sortie	Erreur de la machine/Erreur RFID Émet un signal bas en cas de détection d'une erreur, par exemple l'ouverture du capot, une erreur de la tête ou de communication. Ou émet un signal bas en cas d'erreur système RFID.	40 V 80 mA
5	6	Sortie	Signal de fin d'impression (PREND) Émet un signal à la fin de l'impression de l'étiquette.	40 V 80 mA
6	9	Sortie	Signal prêt à imprimer Émet un signal haut lorsque l'imprimante est en mode En ligne et prête à imprimer.	40 V 80 mA
7	-	Entrée2	Signal de fin proche étiquette L'imprimante bascule vers l'état fin proche étiquette lorsqu'un signal bas est détecté.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
8	7	Entrée2	Signal de réimpression (PRIN2) Réimprime du contenu précédemment imprimé en cas de détection d'un signal bas.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
9	-	Entrée2	Signal de recul (DISPENSE IN) Lorsque l'option [Recul] (Recul) dans le menu [Impression] (Impression) devient [Contrôlé] (Contrôlé), le recul intervient lorsqu'un signal bas est détecté.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
10	-	Entrée2	Réservé	Haut : impédance élevée Bas : plus de -5 mA, 0 V
11	-	-	OUT_COM Masse des périphériques	-
12	13	-	Source d'alimentation	600 mA3
13	12	-	Source d'alimentation	2 A
14	2	-	TERRE Masse du signal de référence	-
15	2	-	OUT_COM Masse des périphériques	-
16	3	Sortie	Erreur d'étiquette RFID Émet un signal bas en cas d'erreur d'étiquette RFID.	40 V 80 mA
17	1	Sortie	Fin de papier/ Fin de ruban Émet un signal bas en cas de détection de fin de papier ou de ruban.	40 V 80 mA
18	10	Sortie	Fin de ruban proche Émission d'un signal haut en cas de détection de fin de ruban proche	40 V 80 mA
19	-	Sortie	Réservé	40 V 80 mA
20	5	Entrée2	Signal de début d'impression (PRIN) Impression d'une étiquette en cas de détection d'un signal bas	Haut : impédance élevée Bas : plus de -5 mA, 0 V
21	11	Entrée2	Signal d'avance Avance du support lorsqu'un signal bas est détecté.	Haut : impédance élevée Bas : plus de -5 mA, 0 V
22	-	Entrée2	Réservé	Haut : impédance élevée Bas : plus de -5 mA, 0 V
23	-	Entrée2	Réservé	Haut : impédance élevée Bas : plus de -5 mA, 0 V
24	13	Entrée	IN_COM1 Alimentation à partir du périphérique	5 V - 24 V ou terre
25	-	-	TERRE Masse du signal de référence	-

¹ Lorsque vous utilisez le câble de conversion 14 broches, ne connectez pas la broche d'alimentation à la broche [IN_COM]. La broche [IN COM] est connectée à 5 V dans le câble.

² Ces broches de signal d'entrée peuvent être connectées aux périphériques d'entrée à collecteur ouvert.

³ Si l'option 25 broches est sélectionnée, la sortie totale des broches 2 et 12 est de 600 mA.

　

• Vous pouvez définir le numéro de broche pour l'entrée et la sortie via le menu [Paramètres] > [Interface] > [E/S externes] > [Signaux] > [Entrées] (Paramètres - Interfaces - E/S externes - Signaux - Entrées) et [Sorties] (Sorties).

---
