Identification des pièces de l'imprimante

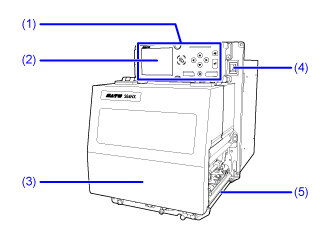

Vue avant

(1) Panneau de commande

(2) Écran

(3) Capot supérieur

(4) Interrupteur de marche/arrêt (I/O)

Appuyez sur l'interrupteur pour mettre l'imprimante sous tension (I) ou hors tension (O).

(5) Sortie du support

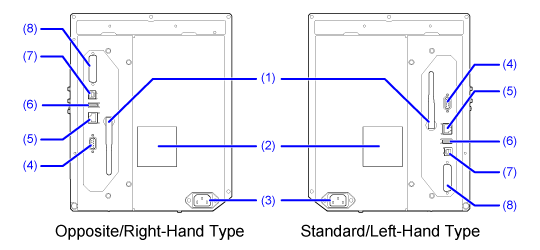

Vue arrière

(1) Antenne Wi-Fi (en option)

Connecteur pour l'installation de l'antenne Wi-Fi en option.

(2) Filtre du ventilateur

Empêche la poussière de s'infiltrer dans l'imprimante.

(3) Borne d'entrée AC

Alimente l’imprimante via le câble d’alimentation enfiché.

Avant de raccorder le câble, vérifiez que la tension AC de votre région se situe dans la plage de 100 à 240 V AC, 50 à 60 Hz.

(4) Connecteur RS-232C

Permet de raccorder l’imprimante à un ordinateur à l’aide de l’interface série RS-232C.

Vous pouvez aussi raccorder un vérificateur de codes-barres.

Les options d'utilisation de l'interface RS-232C peuvent être définies via le menu [Outils] > [Lecteur de code-barres] > [Lecture] > [Interface] (Outils - Lecteur de codes-barres - Lecture - Interface RS-232C).

(5) Connecteur LAN

Permet de connecter l’imprimante au réseau via l’interface LAN.

(6) Connecteur USB (type A)

Permet de stocker les informations de paramétrage de l'imprimante dans la mémoire USB.

Il est également possible de raccorder d'autres appareils, tels qu'un lecteur ou vérificateur de codes-barres, ou un clavier.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

(7) Connecteur USB (type B)

Permet de raccorder l'imprimante à un ordinateur via l’interface USB.

(8) Connecteur EXT (interface de signal externe)

Connecteur d’interface pour signaux externes. Raccordez un périphérique en option à ce connecteur.

Vue interne

(1) Connecteur USB (type A)

Permet de stocker les informations de paramétrage de l'imprimante dans la mémoire USB.

Il est également possible de raccorder d'autres appareils, tels qu'un lecteur ou vérificateur de codes-barres, ou un clavier.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB. • Pensez à insérer et retirer la clé USB perpendiculairement au connecteur.

• Dimensions de la mémoire USB qu'il est possible de connecter sur le côté de l'imprimante : ◦ Longueur : moins de 68 mm (sans tenir compte de la partie métallique du connecteur) ◦ Largeur : moins de 27,6 mm ◦ Épaisseur : moins de 8,6 mm

(2) Axe d’avance du ruban

(3) Guide papier

(4) Loquet de verrouillage de l'avance

Utilisé pour ouvrir le bloc de la cellule de détection du support et du rouleau d'entraînement.

(5) Bloc de la cellule de détection du support et du rouleau d'entraînement

(6) Rouleau d'entraînement (consommable)

(7) Bouton de réglage de la cellule de détection du support

Utilisé pour régler la position du capteur de support.

(8) Plaque de pression (consommable)

(9) Axe de réenroulement du ruban

(10) Levier de blocage de la tête

Permet de débloquer le mécanisme de tête d'impression.

(11) Rouleau de ruban

(12) Tête d'impression (consommable)

Crée une image directement sur le support. ou en utilisant un ruban. Nettoyez régulièrement la tête d’impression.

(13) Rouleau en caoutchouc (consommable)

(14) Rouleau presseur (consommable)

---
