Caricamento del nastro

Guarda il video qui (non richiede audio).

•	Per il tipo standard/sinistra

•	Per il tipo opposto/destra

• La testina di stampa e l'area circostante sono calde dopo la stampa. Fare attenzione a non ustionarsi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

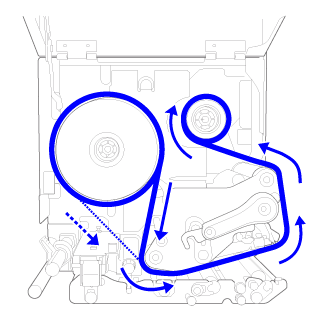

• Per ottenere una qualità di stampa ottimale, utilizzare materiale di stampa e nastro originali SATO per il prodotto. • Il percorso del nastro è mostrato nella figura sottostante. Nastro con lato superiore interno Nastro con lato superiore esterno • È inoltre possibile consultare l'adesivo applicato sul lato interno del coperchio superiore.

　

Per la procedura, guarda il video qui sotto.

Standard/sinistra

Opposto/destra

1.	Aprire il coperchio superiore (1).

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

2.	Ruotare la leva di bloccaggio testina (2) in senso orario per sbloccare la testina di stampa.

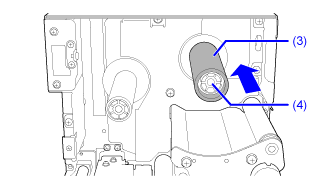

3.	Caricare una bobina di nastro vuota (3) nell'alberino riavvolgimento nastro (4).

Spingere la bobina del rotolo fino in fondo.

Se è presente il nastro sull'alberino riavvolgimento nastro, rimuoverlo dall'alberino prima di installare il nuovo nastro.

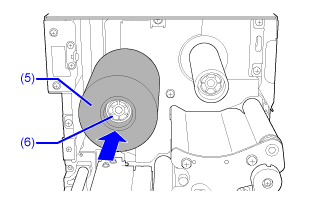

4.	Caricare il nastro (5) sull'alberino svolgimento nastro (6).

Prendere nota della direzione di avvolgimento, quindi inserire il nastro fino in fondo.

Assicurarsi che il lato inchiostro del nastro sia rivolto verso il basso quando passa sotto la testina di stampa.

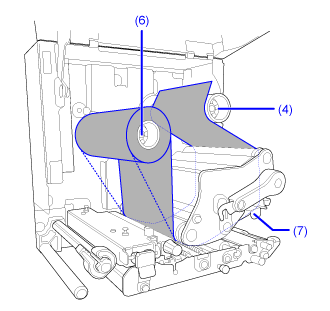

5.	Dall'alberino di alimentazione nastro (6), far passare il nastro sotto la testina di stampa (7) fino all'alberino di riavvolgimento nastro (4).

Nastro con lato superiore interno

Nastro con lato superiore esterno

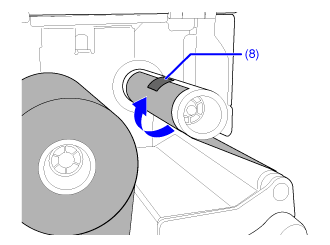

6.	Avvolgere il nastro in senso orario attorno all'anima vuota del nastro e collegare l'estremità libera del nastro all'anima del nastro con il nastro adesivo (8).

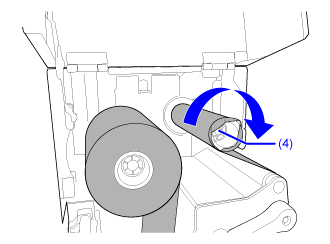

7.	Ruotare l'alberino di riavvolgimento nastro (4) in senso orario per diversi giri per riavvolgere il nastro mentre si rimuove il lasco dal nastro.

8.	Se il materiale di stampa è già caricato, ruotare la leva di bloccaggio testina (2) in senso antiorario per bloccare la testina di stampa.

9.	Chiudere il coperchio superiore.

• Quando si chiude il coperchio superiore, fare attenzione a non schiacciarsi le dita.

---
