Sostituzione della testina di stampa

Si può facilmente rimuovere e sostituire la testina di stampa danneggiata o usurata.

• Non accendere o spegnere il prodotto, né collegare o scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione. • Scollegare il cavo di alimentazione dalla presa di rete prima di procedere alla sostituzione della testina di stampa. • Indossare i guanti prima di sostituire la testina di stampa, per evitare di danneggiare quest'ultima.

　

Fare riferimento ai seguenti video delle singole procedure di sostituzione.

Per il tipo standard/sinistra

Sostituzione testina di stampa
(S84NX)

Sostituzione testina di stampa
(S86NX)

Per il tipo opposto/destra

Sostituzione testina di stampa
(S84NX)

Sostituzione testina di stampa
(S86NX)

1.	Assicurarsi che il prodotto sia spento, quindi scollegare il cavo di alimentazione dalla presa di rete.

2.	Aprire il coperchio superiore.

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

3.	Ruotare la leva di bloccaggio testina (1) in senso orario per sbloccare la testina di stampa.

• La testina di stampa e l'area circostante sono calde dopo la stampa. Attendere che il prodotto si raffreddi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

4.	Rimuovere il materiale di stampa e il nastro se sono già caricati.

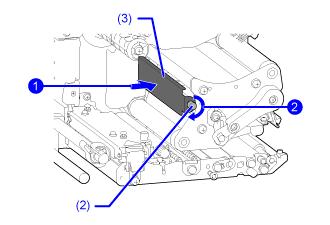

5.	Allentare la vite zigrinata (2) fissata al coperchio (3) sul lato del gruppo testina di stampa e rimuovere il coperchio (3) .

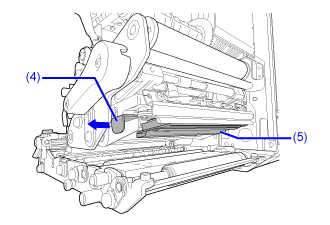

6.	Tirare la linguetta (4) per rimuovere la testina di stampa (5).

Sostenere la testina di stampa con la mano mentre si estrae la stessa.

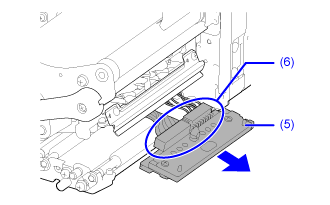

7.	Estrarre la testina di stampa (5) e rimuovere tutti i connettori (6) dalla testina di stampa (5).

• (Solo S84NX) Per i modelli RFID, l'antenna UHF RFID è installata sulla testina di stampa. Fare attenzione a non tirare eccessivamente il cavo dell'antenna mentre si sostituisce la testina di stampa. Per maggiori informazioni, contattare il rivenditore, agente o centro di assistenza tecnica SATO.

8.	Collegare tutti i connettori (6) alla nuova testina di stampa.

• Maneggiare con cura la testina di stampa. Non sporcare o graffiare la superficie sensibile della testina di stampa.

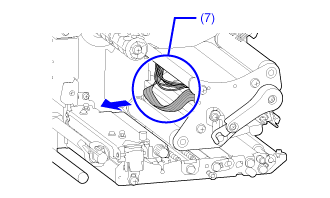

9.	Tirare indietro e sistemare i cavi (7) dalla parte superiore della testina di stampa.

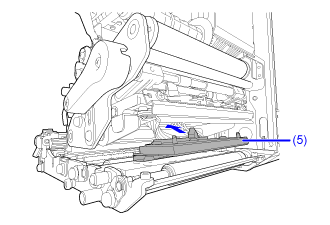

10.	Installare la testina di stampa (5) nel gruppo testina di stampa.

Allineare la testina di stampa e spingerla verso l'alto finché non viene bloccata.

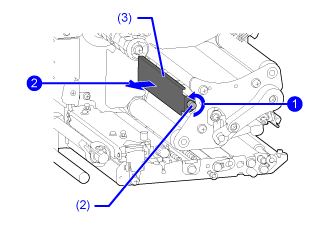

11.	Applicare il coperchio (3) di nuovo nella parte superiore del gruppo testina di stampa , e serrare la vite zigrinata (2) .

• Quando si applica il coperchio, fare attenzione a non schiacciare il cavo.

12.	Caricare il materiale di stampa e rimontare il nastro se sono stati rimossi al punto 4.

---
