Sostituzione del rullo di stampa

Guarda il video qui (non richiede audio).

•	Per il tipo standard/sinistra

•	Per il tipo opposto/destra

Si può facilmente rimuovere e sostituire il rullo di stampa danneggiato o usurato.

• Non accendere o spegnere il prodotto, né collegare o scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione. • Scollegare il cavo di alimentazione dalla presa di rete prima di procedere alla sostituzione del rullo di stampa.

Attrezzo richiesto • Cacciavite con punta a croce

Linee guida per la sostituzione del rullo di stampa

Il rullo di stampa presenta due segni a strisce sul lato sinistro. Quando le strisce iniziano a scolorirsi, significa che è necessario sostituire il rullo di stampa.

• La presente descrizione fornisce solo linee guida generali. Le condizioni di usura del rullo di stampa possono variare in base al materiale di stampa utilizzato. In tutti i casi, sostituire il rullo se l'usura pregiudica la qualità di stampa del prodotto.

　

Per la procedura, guarda il video qui sotto.

Standard/sinistra

Opposto/destra

1.	Assicurarsi che il prodotto sia spento, quindi scollegare il cavo di alimentazione dalla presa di rete.

2.	Aprire il coperchio superiore.

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

3.	Ruotare la leva di bloccaggio testina (1) in senso orario per sbloccare la testina di stampa.

• La testina di stampa e l'area circostante sono calde dopo la stampa. Fare attenzione a non ustionarsi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

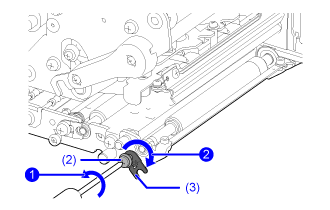

4.	Allentare la vite (2) fino a rilasciare il morsetto del cuscinetto (3) .

Non rimuovere la vite.

5.	Rimuovere il cuscinetto (4) dal telaio e dall'albero del rullo di stampa (5).

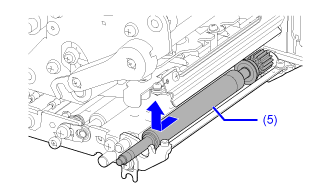

6.	Estrarre il rullo di stampa (5) dal prodotto e sostituirlo con un rullo di stampa nuovo.

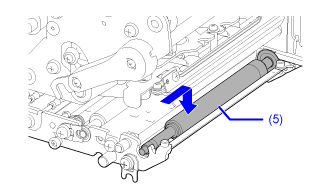

7.	Inserire completamente l'estremità dell'ingranaggio del rullo di stampa (5) nel telaio centrale del prodotto.

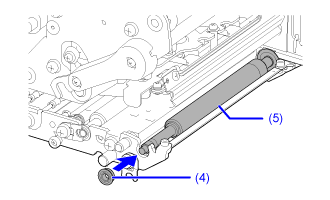

8.	Inserire il cuscinetto (4) di nuovo nel telaio e nell'albero del rullo di stampa (5).

9.	Ruotare il morsetto del cuscinetto (3) nel cuscinetto e fissarlo con la vite (2) .

---
