Regolazione della posizione del sensore materiale di stampa

Quando si utilizza un materiale di stampa non standard (ad esempio, materiale con stampa sul lato inferiore o con una forma speciale), il sensore del materiale non è in grado di rilevare correttamente il segno I-mark (tacca nera) o il gap tra le etichette. In questi casi, assicurarsi che la posizione del sensore del materiale di stampa sia allineata con l'I-Mark o il gap nel materiale di stampa.

Il sensore I-Mark del prodotto presenta una posizione fissa di 5 mm (0,2") misurata dal telaio centrale del prodotto.

La posizione del sensore del gap è regolabile. È possibile regolare la posizione del sensore del gap entro il seguente intervallo.

S84NX: 5 - 66 mm (0,2" - 2,6") misurati dal telaio centrale del prodotto.

S86NX: 5 - 81 mm (0,2" - 3,2") misurati dal telaio centrale del prodotto.

1.	Aprire il coperchio superiore.

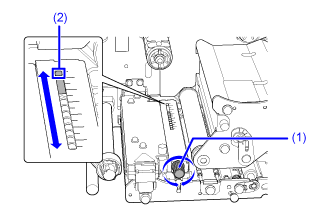

2.	Ruotare la manopola di regolazione del sensore materiale di stampa (1) in senso orario o antiorario per regolare la posizione del sensore del gap.

L'indicatore verde (2) sulla parte superiore del gruppo sensore del materiale di stampa mostra la posizione del sensore del gap.
