Effettuazione di una lettura di prova con il controllore codici a barre

Preparare un'etichetta su cui i dati del codice a barre utilizzato vengano stampati dal prodotto.

Dopo aver effettuato le impostazioni operative del controllore di codici a barre e quindi dopo averlo collegato al prodotto effettuare una lettura di prova dal menu [Impostazioni] del prodotto per verificare che il controllore di codici a barre funzioni correttamente.

1.	Dopo aver collegato il controllore di codici a barre, premere l'interruttore di alimentazione (I/O) portandolo sulla posizione "I" per alimentare il prodotto.

Quando si accende il prodotto, viene acceso automaticamente anche il controllore di codici a barre.

• Quando il controllore di codici a barre è acceso, emette una luce laser. Tenere lo sguardo lontano dalla luce laser. • Quando si utilizza GFS4170, questo emette una luce laser mentre il prodotto viene acceso. Per spegnere la luce laser, spegnere il prodotto.

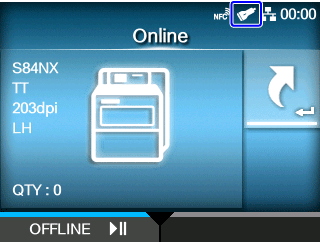

Una volta completata la connessione tra il prodotto e il controllore di codici a barre, l'icona di quest'ultimo compare nella barra di stato del display.

2.	Quando il prodotto è nel modo Online, premere il pulsante sul pannello operatore per passare al modo Offline.

3.	Premere il pulsante per visualizzare il menu [Impostazioni].

4.	Premere i pulsanti / per selezionare [Strumenti] e quindi premere il pulsante .

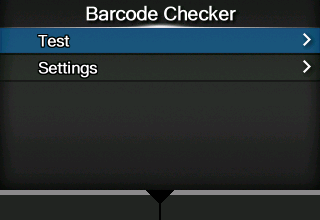

5.	Premere i pulsanti / per selezionare [Lettore di codici a barre] > [Lettura] e quindi premere il pulsante .

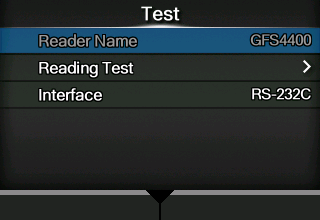

6.	Verificare che il tipo di controllore di codici a barre connesso sia visualizzato sul lato destro del [Lettore selezionato].

7.	Premere i pulsanti / per selezionare [Test del lettore] e quindi premere il pulsante .

8.	Configurare un'etichetta con i codici a barre entro il range di scansione del controllore di codici a barre.

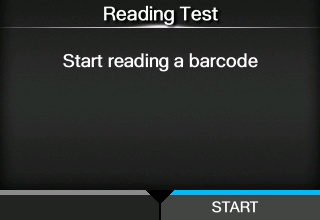

9.	Premere il pulsante per avviare la lettura di codici a barre.

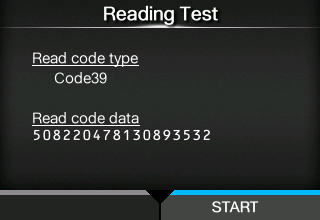

Se la lettura ha esito positivo, vengono visualizzati sullo schermo il tipo di codice a barre e i dati letti. Vengono visualizzati solo i primi 23 byte di dati.

Se la lettura non ha esito positivo oppure se i risultati visualizzati della lettura non sono corretti, regolare la posizione del controllore di codici a barre. Per maggiori dettagli su come utilizzare il controllore di codici a barre, consultare il manuale fornito in dotazione con il controllore di codici a barre.

• Se il prodotto non può rilevare il lettore di codici a barre, controllare se le impostazioni operative per il controllore di codice a barre sono appropriate.

---
