[Porte]
Imposta il numero della porta TCP/IP.
Le opzioni disponibili sono le seguenti:
Ruoli di Porta1 a Porta3
Nella funzione Socket Server di TCP/IP, è possibile utilizzare uno dei seguenti metodi di connessione.
Le porte da utilizzare e i rispettivi ruoli variano in funzione del metodo di connessione e del protocollo di comunicazione.

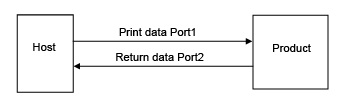

Connessione a due porte
Porta1 viene utilizzata per la ricezione dei dati di stampa e Porta2 viene utilizzata per inviare lo stato del prodotto.
La connessione a due porte è disponibile se il protocollo di comunicazione è Status4.
Connessione a una porta
La connessione a una porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.

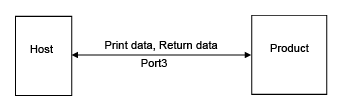

Se il protocollo di comunicazione è Status4, viene utilizzata Porta3.

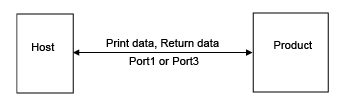

Se il protocollo di comunicazione è Status3 o Status5, viene utilizzata Porta1 o Porta3.
[Porta1]
Imposta il numero della Porta1.
Per la connessione a due porte di Status4, questa porta viene utilizzata per la ricezione dei dati di stampa. Per la connessione a una porta di Status3/Status5, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.
L'intervallo consentito va da 1 a 65535.

•
Ogni porta (1, 2 e 3) deve essere impostata su valori diversi.
•
Impostare un numero di porta non utilizzato da altri servizi. Se si utilizzano numeri di porta che si sovrappongono con quelli utilizzati da altri servizi, la comunicazione non può avvenire correttamente.
[Porta2]
Imposta il numero della Porta2.
Per la connessione a due porte di Status4, questa porta viene utilizzata per inviare lo stato del prodotto.
L'intervallo consentito va da 1 a 65535.

•
Ogni porta (1, 2 e 3) deve essere impostata su valori diversi.
•
Impostare un numero di porta non utilizzato da altri servizi. Se si utilizzano numeri di porta che si sovrappongono con quelli utilizzati da altri servizi, la comunicazione non può avvenire correttamente.

•
Questa impostazione è disabilitata se la modalità AEP è abilitata.
[Porta3]
Imposta il numero della Porta3.
Per la connessione a una porta di Status3/Status4/Status5, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.
L'intervallo consentito va da 1 a 65535.

•
Ogni porta (1, 2 e 3) deve essere impostata su valori diversi.
•
Impostare un numero di porta non utilizzato da altri servizi. Se si utilizzano numeri di porta che si sovrappongono con quelli utilizzati da altri servizi, la comunicazione non può avvenire correttamente.

•
È possibile modificare il formato dello stato inviato di Port3 nel modo Compatibilità abilitando [Stato precedente Porta 9100].
[Controllo flusso]
Imposta il protocollo di comunicazione.
Le opzioni sono le seguenti:
•
[Status4]
•
[Status4 ENQ]
•
[Status3]
•
[Status5]
•
[None]
[Coda connessione TCP]
Consente di definire se permettere l'accodamento per la connessione nel caso in cui più host o applicazioni inviino richieste di connessione al prodotto.
Le opzioni sono le seguenti:
Abilitato
Durante la connessione con un host o un'applicazione, il prodotto può ricevere richieste di connessione da altri host o applicazioni. Le richieste di connessione successive vengono messe in attesa ed elaborate in ordine di ricezione al termine della prima connessione.
Disabilitato
Durante la connessione con un host o un'applicazione, il prodotto non può ricevere richieste di connessione da altri host o applicazioni.

•
Se si è selezionato [Abilitato], assicurarsi di utilizzare una connessione della porta per Status3, Status4, e Status5. L'uso di connessioni a due porte per Status4 non è garantito.
[Stato precedente Porta 9100]
Consente di definire se modificare il formato dello stato inviato di Porta3 nel modo Compatibilità.
Non viene visualizzato se si è selezionato [None] nel menu [Controllo flusso].
Nel modo compatibilità, il formato dello stato inviato di Porta3 diventa il seguente:

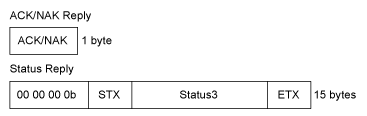

STATUS3
Abilitato (Modo Compatibilità)
Disabilitato (Modo Standard)

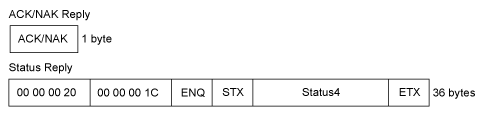

STATUS4
Abilitato (Modo Compatibilità)
Disabilitato (Modo Standard)

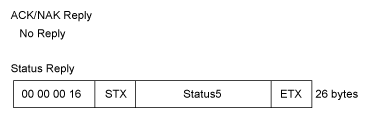

STATUS5
Abilitato (Modo Compatibilità)
Disabilitato (Modo Standard)
[Ritardo risposta ENQ]
Impostare il periodo di ritardo per la risposta con lo stato alla richiesta di stato ENQ.
Non disponibile solo se si è selezionato [Status4] nel menu [Controllo flusso].
Le interfacce target sono LAN e LAN wireless.
Gli stati target sono Status3, Status4 ENQ reply e Status5.
L'intervallo di impostazione va da 0 a 9999 ms.

•
Normalmente, mantenere questa impostazione al valore predefinito.
[Ciclo risposta]
Consente di impostare l'intervallo per la risposta di stato ciclica.
Disponibile solo se si è selezionato [Status4] nel menu [Controllo flusso].
Le interfacce target sono LAN e LAN wireless.
Lo stato target è ciclo di risposta Status4.
L'intervallo di impostazione va da 100 a 999 ms.
[BCC]
Abilita o disabilita la funzione BCC Check (Controllo BCC).
Viene visualizzato solo se è stato selezionato [Status5] nel menu [Controllo flusso].
Le opzioni sono le seguenti:
Abilitato
Abilita la funzione controllo BCC.
Disabilitato
Disabilita la funzione controllo BCC.
