Impostazione bilanciamento di pressione sinistra e destra

Attrezzo richiesto
•
Cacciavite con punta a croce
La procedura di regolazione del bilanciamento di pressione è la seguente:

1.
Aprire il coperchio superiore del prodotto.
2.
Assicurarsi che la leva di bloccaggio testina (1) sia nella posizione di blocco.
Se non è bloccata, ruotare la leva di bloccaggio testina in senso antiorario per bloccare la testina di stampa.
3.

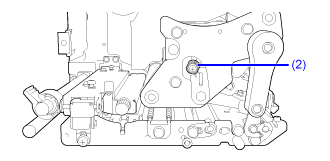

Individuare la ghiera di regolazione (2) sul lato del gruppo testina di stampa.
4.

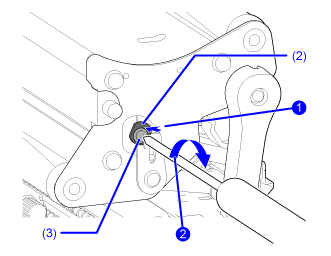

Allentare la vite (3) fissata al collare di regolazione (2).
Non rimuovere la vite.
5.

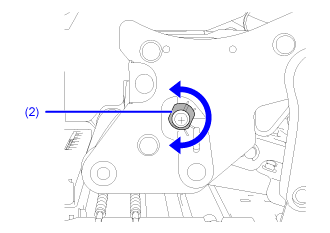

Ruotare il collare di regolazione (2) per regolare il bilanciamento della pressione della testina.
Ruotare il collare di regolazione in senso antiorario per aumentare la pressione della testina sul lato del telaio.
Ruotare il collare di regolazione in senso orario per aumentare la pressione della testina sul lato opposto.

Se l'orientamento del prodotto è opposto a quello dell'immagine, la direzione di regolazione sarà invertita.
6.

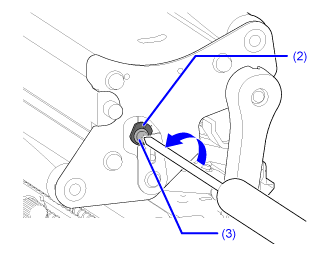

Tenere il collare di regolazione (2) nella posizione impostata e serrare la vite (3) .
