Pulizia con il kit di pulizia

Il kit di pulizia va utilizzato nel seguente modo:

• Per pulire il prodotto, non utilizzare mai solventi organici quali diluenti e benzina.

• Per maggiori informazioni sul kit di pulizia, consultare il manuale in dotazione con il kit stesso.

　

Fare riferimento ai seguenti video delle singole procedure di pulizia.

Per il tipo standard/sinistra

Pulizia (testina)

Pulizia (rullo)

Pulizia (percorso carta)

Pulizia (percorso nastro)

Per il tipo opposto/destra

Pulizia (testina)

Pulizia (rullo)

Pulizia (percorso carta)

Pulizia (percorso nastro)

1.	Assicurarsi che il prodotto sia spento, quindi scollegare il cavo di alimentazione dalla presa di rete.

2.	Aprire il coperchio superiore.

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

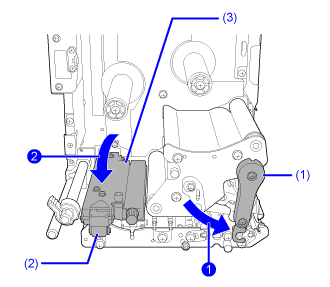

3.	Ruotare la leva di bloccaggio testina (1) in senso orario per sbloccare la testina di stampa.

• La testina di stampa e l'area circostante sono calde dopo la stampa. Fare attenzione a non ustionarsi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

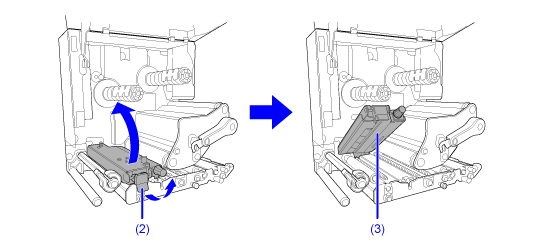

4.	Aprire la chiusura a scatto avanzamento (2) per liberare il gruppo rullo di alimentazione e sensore del materiale di stampa (3).

Il gruppo rullo di alimentazione e sensore materiale di stampa (3) si apre.

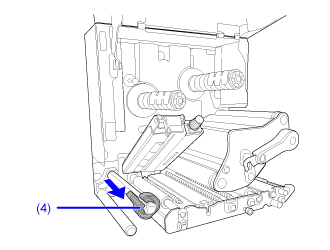

5.	Estrarre la guida del materiale di stampa (4) dal prodotto.

6.	Rimuovere il materiale di stampa e il nastro se sono già caricati.

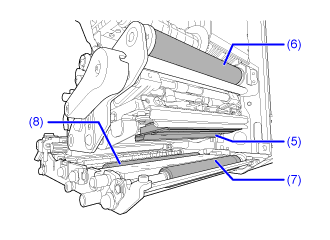

7.	Rimuovere lo sporco dalla testina di stampa (5), dal rullo di nastro (6) dal rullo di stampa (7) e dal sensore di pressione (8) con un bastoncino di cotone/panno imbevuto di liquido detergente.

8.	Togliere lo sporco dalla barra rullo pressore godronato (9) usando un panno di cotone imbevuto di liquido detergente.

È possibile rimuovere la barra rullo pressore godronato per pulirla più facilmente.

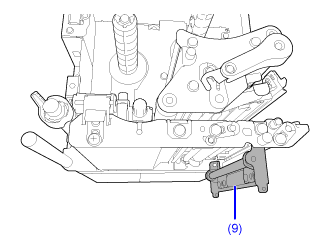

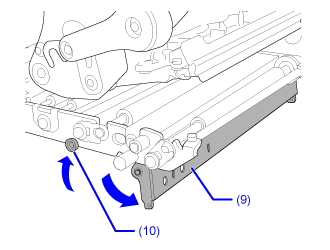

a.	Premere la linguetta (10) verso l'alto per rilasciare la barra rullo pressore godronato (9).

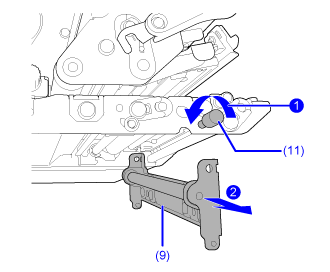

b.	Mentre si sostiene la barra rullo pressore godronato (9), allentare la vite (11) fino a quando il lato anteriore della piastra non cade , quindi tirare la barra rullo pressore godronato (9) in avanti per rimuoverla.

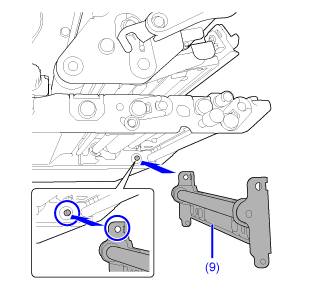

c.	Per montare la barra rullo pressore godronato (9), inserire la sporgenza del telaio centrale del prodotto saldamente nel foro di fissaggio sul lato anteriore della barra rullo pressore godronato (9).

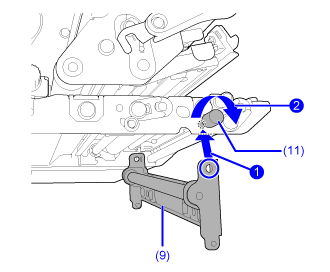

d.	Allineare la posizione della vite (11) con il foro di fissaggio sul lato anteriore della barra rullo pressore godronato (9) , quindi serrarli.

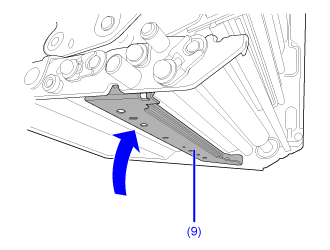

e.	Premere il centro della barra rullo pressore godronato (9) per bloccarla in posizione.

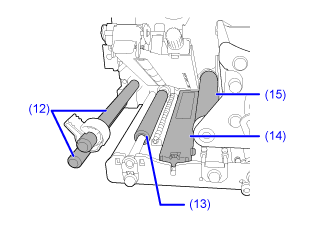

9.	Pulire lo sporco dagli alberini del materiale di stampa (12), dal rullo di avanzamento (13) dal sensore materiale (14) e dal rullo del nastro (15) con un bastoncino di cotone/panno imbevuto di liquido detergente.

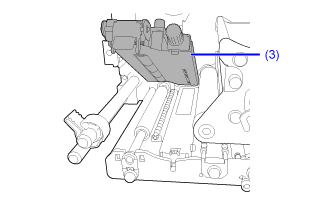

10.	Pulire il lato inferiore del rullo di avanzamento e del gruppo sensore materiale di stampa (3) utilizzando un panno in cotone imbevuto di liquido detergente.

È possibile rimuovere la copertura del sensore materiale di stampa per pulire agevolmente la superficie.

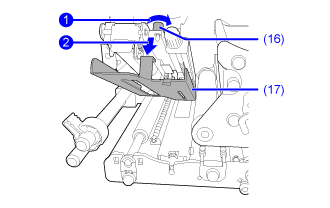

a.	Allentare la vite zigrinata (16) fissata alla copertura del sensore del materiale di stampa , quindi rimuovere la copertura (17) .

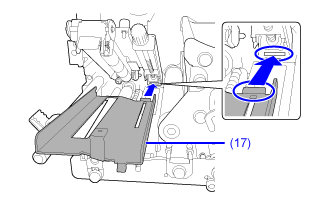

b.	Per montare la copertura del sensore materiale di stampa (17), inserire la linguetta della copertura del sensore materiale di stampa (17) nella fessura, come mostrato in figura.

c.	Fissare la copertura del sensore materiale di stampa (17) utilizzando la vite a testa zigrinata (16).

11.	Ruotare la leva di blocco della testina (1) in senso antiorario per bloccare la testina di stampa, quindi premere il rullo di avanzamento e il gruppo sensore materiale di stampa (3) verso il basso finché il fermo avanzamento (2) non viene bloccato .

---
