Regolazione del bilanciamento della tensione del nastro

Se il nastro non è distribuito uniformemente sulla testina di stampa, si verificheranno vuoti stampa nel punto della piega nastro. Tipicamente, questo è il risultato dell'asse dell'alberino nastro, della testina di stampa e della piastra di regolazione del nastro che non sono perfettamente paralleli.

Attrezzo richiesto • Cacciavite con punta a croce

La procedura di regolazione per la tensione del nastro è la seguente:

1.	Aprire il coperchio superiore del prodotto.

2.	Ruotare la leva di bloccaggio testina (1) in senso orario per sbloccare la testina di stampa.

3.	Individuare due viti dalla parte anteriore del gruppo testina di stampa.

4.	Allentare le due viti fissate alla piastra di regolazione del nastro.

Non rimuovere le viti.

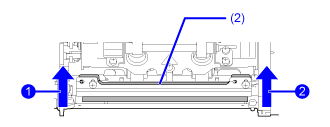

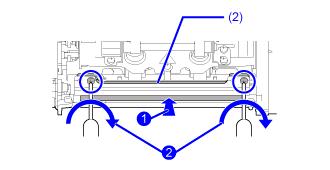

5.	Regolare la piastra di regolazione del nastro (2) come mostrato nella figura sottostante.

Regolare il lato sinistro della piastra verso l'alto quando si verifica una piega a destra.

Regolare il lato destro della piastra verso l'alto quando si verifica una piega a sinistra.

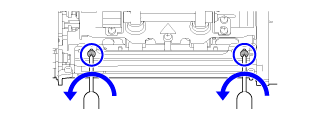

6.	Mantenere la piastra del nastro (2) nella posizione prevista e serrare le due viti .

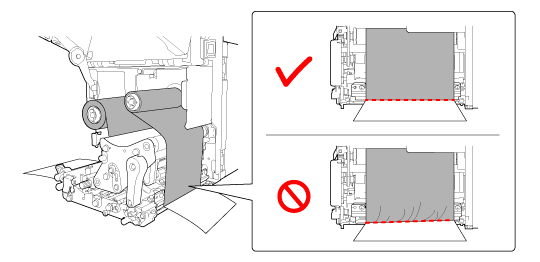

7.	Eseguire un test di stampa per verificare la qualità della stampa.

Il nastro non deve essere stropicciato o piegato.

8.	Ripetere la procedura dal punto 1 al punto 6 finché la tensione del nastro non è la stessa su entrambi i lati.

---
