Specifiche di base della funzioni controllo codici a barre

La funzione controllo codici a barre effettua un controllo leggendo un codice a barre stampato da questo prodotto per prevenire la distribuzione di etichette con codici a barre difettosi. È possibile utilizzare questa funzione installando nel prodotto i controllori di codici a barre supportati.

Le specifiche di base della funzione controllo codici a barre sono le seguenti:

Voce		Specifica
Controllori di codici a barre supportati		• Realizzato da DATALOGIC (connessione USB) ◦ GFS4170 (per codici a barre 1D) ◦ GFS4470 (per codici a barre 1D/2D) Per impostazioni e codici a barre supportati, consultare il manuale del controllore di codici a barre.
Comandi supportati		SBPL/SZPL/SIPL/SDPL   • AEP non è supportato
Modi di stampa supportati		Solo modo Continuo   • Non disponibile per i modelli RFID S84NX.
Velocità di stampa/Tonalità di stampa		La velocità e la tonalità di stampa ottimali per risultati di lettura sicuri variano in base a diverse condizioni, ad esempio il tipo di codice a barre e il layout dell'etichetta. Effettuare una lettura di prova con attenzione e determinare le impostazioni.

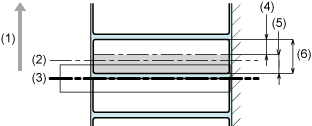

Area stampabile (Area leggibile del codice a barre)		Come da specifiche del prodotto. Tuttavia valgono le seguenti restrizioni: Modo Continuo I codici a barre stampati entro un intervallo specificato dal bordo finale dell'etichetta non possono essere letti a causa di un blocco da parte della testina di stampa e della piastra di regolazione nastro. La lunghezza non leggibile dipende dal modello e dal tipo di sensore del materiale di stampa utilizzati. (1) Direzione di avanzamento del materiale di stampa (2) Piastra di regolazione nastro (3) Testina di stampa (4) Area leggibile (per il passo minimo del materiale di stampa) (5) Area non leggibile (6) Passo minimo del materiale di stampa
Dimensioni utilizzabili del materiale di stampa	Larghezza elementi	Come da specifiche del prodotto.
	Passo del materiale di stampa	Lunghezza del codice a barre testato + lunghezza illeggibile o più
Tipi utilizzabili del materiale di stampa		Come da specifiche del prodotto. Se il colore dell'etichetta è argento o laminato, tuttavia, risulterà difficile per il controllore di codici a barre leggere il codice poiché la luce del controllore potrebbe causare un riflesso sulla superficie dell'etichetta. Assicurarsi di effettuare un test di lettura con attenzione anticipatamente.
Orientamenti del codice a barre leggibile	Controllore codici a barre 1D	(1) Direzione di avanzamento del materiale di stampa
	Controllore di codici 2D	(1) Direzione di avanzamento del materiale di stampa Posizionare il codice a barre entro la dimensione del campo visivo. Effettuare un test di lettura con attenzione anticipatamente.
Dimensioni raccomandate del codice a barre	Codice a barre 1D	Barra stretta 0,25 mm (0,01") o maggiore • 203 dpi: 2 dot o più • 305 dpi: 3 dot o più • 609 dpi (solo S84NX): 6 dot o più Fare riferimento alle specifiche di ciascun controllore di codici a barre.
	Codice 2D	Dimensione cella: 0,25 mm (0,01") o maggiore • 203 dpi: 2 dot o più • 305 dpi: 3 dot o più • 609 dpi (solo S84NX): 6 dot o più Fare riferimento alle specifiche di ciascun controllore di codici a barre. La dimensione del campo visivo è conforme alle specifiche del controllore di codici a barre.

　

Formati di codice disponibili

La funzione di controllo codici a barre supporta i seguenti formati di codice. Controllare le specifiche del controllore di codici a barre per assicurare la compatibilità con i tipi di codici disponibili.

Tipo codice	Formati di codice disponibili
Codici a barre 1D	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2 of 5 Matrice 2 di 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
Codici 2D	PDF417 Micro PDF417 Maxi Code QR Code Micro QR Code Data Matrix Aztec Code
Simboli combinati	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Per utilizzare il modo confronto, creare i codici a barre utilizzando i comandi per i codici a barre. Se un codice a barre, ad esempio dati grafici (immagine BMP ecc.) o un codice prestampato, viene posizionato entro l'area leggibile per codici a barre, questo modo potrebbe non funzionare correttamente.

• Nel modo leggibile, è possibile includere codici a barre non creati co comandi per codici a barre (ad esempio dati grafici o codici a barre prestampati) come target per il controllo. A tal fine, selezionare [Impostazione] in [Impost. n. codici a barre] e indicare il numero di codici a barre per etichetta in [Barcodes per Label]. Tuttavia possono esservi casi in cui tali codici a barre non possono essere letti dagli scanner, in tali eventualità, questo modo non funzionerà correttamente.

---
