Layout dei pin del connettore per l'interfaccia segnale esterno (EXT)

　

Layout standard

N. pin		I/O	Descrizione	Condizioni elettriche (tensione, corrente (max))

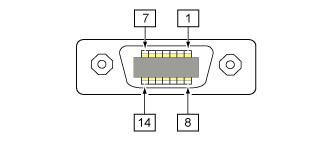

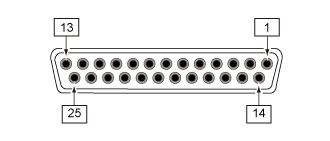

25 pin	14 pin
1	14	-	Massa telaio	-
2	-	-	Alimentazione	600 mA3
3	-	Uscita	Segnale posizione iniziale Genera un segnale in uscita quando [Backfeed] nel menu [Stampa in corso] è impostato su [Controllato] e viene effettuato l'arretramento.	40 V 80 mA
4	4	Uscita	Errore di macchina Genera un segnale di livello basso in uscita quando rileva un errore, ad esempio coperchio aperto, errore testina o errore di comunicazione.	40 V 80 mA
5	6	Uscita	Segnale di fine stampa/stampa eseguita (PREND): Genera un segnale in uscita quando la stampa del materiale è completata.	40 V 80 mA
6	9	Uscita	Segnale stampa pronta Genera un segnale allo stato alto quando il prodotto è nel modo Online ed è pronto per la stampa.	40 V 80 mA
7	-	Ingresso2	Segnale etichette quasi finite Il prodotto riceve un segnale etichette quasi finite quando rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
8	7	Ingresso2	Segnale di ristampa (PRIN2) Stampa di nuovo il contenuto precedentemente stampato quando rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
9	-	Ingresso2	Segnale ordine di arretramento (DISPENSE IN) Quando [Backfeed] nel menu [Stampa in corso] è impostato su [Controllato], si effettua l'arretramento quando si rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
10	-	Ingresso2	Riserva	Alto: impedenza alta Basso: oltre -5 mA, 0 V
11	-	-	OUT_COM Terra unità periferiche	-
12	13	-	Alimentazione	600 mA3
13	12	-	Alimentazione	2 A
14	2	-	Terra Massa segnale di riferimento	-
15	2	-	OUT_COM Terra unità periferiche	-
16	3	Uscita	Fine nastro Genera un segnale di livello basso in uscita quando rileva la fine del nastro.	40 V 80 mA
17	1	Uscita	Fine carta Genera un segnale di livello basso in uscita quando rileva la fine della carta.	40 V 80 mA
18	10	Uscita	Nastro quasi terminato Genera un segnale di livello alto in uscita quando rileva che il nastro è quasi terminato.	40 V 80 mA
19	-	Uscita	Riserva	40 V 80 mA
20	5	Ingresso2	Segnale di inizio stampa (PRIN) Stampa un elemento quando rileva un segnale di livello basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
21	11	Ingresso2	Segnale di avanzamento Il materiale di stampa avanza quando si rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
22	-	Ingresso2	Riserva	Alto: impedenza alta Basso: oltre -5 mA, 0 V
23	-	Ingresso2	Riserva	Alto: impedenza alta Basso: oltre -5 mA, 0 V
24	13	Ingresso	IN_COM1 Alimentazione da periferiche	5 V - 24 V o terra
25	-	-	Terra Massa segnale di riferimento	-

¹ Quando si utilizza il cavo di conversione a 14 pin, non collegare il pin di alimentazione al pin "IN_COM". Il pin "IN_COM" è collegato alla 5 V del cavo.

² Questi morsetti dei segnali in ingresso possono essere collegati ai dispositivi di ingresso a collettore aperto.

³ Se si seleziona 25 pin, l'uscita totale dei pin n. 2 e 12 sarà 600 mA.

　

Specifiche RFID (solo S84NX)

(solo S84NX) Per il modello RFID, i segnali indicati in grassetto nella tabella sottostante sono le impostazioni che differiscono rispetto alle specifiche standard.

N. pin		I/O	Descrizione	Condizioni elettriche (tensione, corrente (max))
25 pin	14 pin
1	14	-	Massa telaio	-
2	-	-	Alimentazione	600 mA3
3	-	Uscita	Segnale posizione iniziale Genera un segnale in uscita quando [Backfeed] nel menu [Stampa in corso] è impostato su [Controllato] e viene effettuato l'arretramento.	40 V 80 mA
4	4	Uscita	Errore macchina/RFID Genera un segnale di livello basso in uscita quando rileva un errore, ad esempio coperchio aperto, errore testina o errore di comunicazione. Oppure genera un segnale allo stato basso quando si verifica un errore di sistema RFID.	40 V 80 mA
5	6	Uscita	Segnale di fine stampa/stampa eseguita (PREND): Genera un segnale in uscita quando la stampa del materiale è completata.	40 V 80 mA
6	9	Uscita	Segnale stampa pronta Genera un segnale allo stato alto quando il prodotto è nel modo Online ed è pronto per la stampa.	40 V 80 mA
7	-	Ingresso2	Segnale etichette quasi finite Il prodotto riceve un segnale etichette quasi finite quando rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
8	7	Ingresso2	Segnale di ristampa (PRIN2) Stampa di nuovo il contenuto precedentemente stampato quando rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
9	-	Ingresso2	Segnale ordine di arretramento (DISPENSE IN) Quando [Backfeed] nel menu [Stampa in corso] è impostato su [Controllato], si effettua l'arretramento quando si rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
10	-	Ingresso2	Riserva	Alto: impedenza alta Basso: oltre -5 mA, 0 V
11	-	-	OUT_COM Terra unità periferiche	-
12	13	-	Alimentazione	600 mA3
13	12	-	Alimentazione	2 A
14	2	-	Terra Massa segnale di riferimento	-
15	2	-	OUT_COM Terra unità periferiche	-
16	3	Uscita	Errore tag RFID Genera un segnale allo stato basso quando si verifica un errore del tag RFID.	40 V 80 mA
17	1	Uscita	Fine carta/Fine nastro Genera un segnale allo stato basso in uscita quando rileva la fine della carta e la fine del nastro.	40 V 80 mA
18	10	Uscita	Nastro quasi terminato Genera un segnale di livello alto in uscita quando rileva che il nastro è quasi terminato.	40 V 80 mA
19	-	Uscita	Riserva	40 V 80 mA
20	5	Ingresso2	Segnale di inizio stampa (PRIN) Stampa un elemento quando rileva un segnale di livello basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
21	11	Ingresso2	Segnale di avanzamento Il materiale di stampa avanza quando si rileva un segnale allo stato basso.	Alto: impedenza alta Basso: oltre -5 mA, 0 V
22	-	Ingresso2	Riserva	Alto: impedenza alta Basso: oltre -5 mA, 0 V
23	-	Ingresso2	Riserva	Alto: impedenza alta Basso: oltre -5 mA, 0 V
24	13	Ingresso	IN_COM1 Alimentazione da periferiche	5 V - 24 V o terra
25	-	-	Terra Massa segnale di riferimento	-

¹ Quando si utilizza il cavo di conversione a 14 pin, non collegare il pin di alimentazione al pin "IN_COM". Il pin "IN_COM" è collegato alla 5 V del cavo.

² Questi morsetti dei segnali in ingresso possono essere collegati ai dispositivi di ingresso a collettore aperto.

³ Se si seleziona 25 pin, l'uscita totale dei pin n. 2 e 12 sarà 600 mA.

　

• È possibile impostare il numero di pin per l'ingresso e l'uscita tramite il menu [Impostazioni] > [Interfaccia] > [I/O esterno] > [Segnali] > [Input] e [Output].

---
