Identificazione delle parti del prodotto

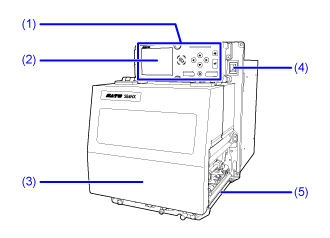

Vista frontale

(1) Pannello operatore

(2) Display

(3) Coperchio superiore

(4) Interruttore di alimentazione (I/O)

Premere questo interruttore per accendere (I) o spegnere (O) il prodotto.

(5) Uscita del materiale di stampa

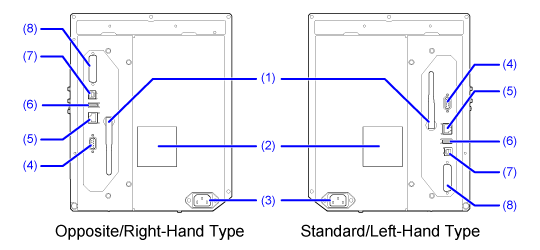

Vista posteriore

(1) Antenna wireless LAN (opzionale)

Connettore per l'installazione dell'antenna opzionale wireless LAN.

(2) Filtro ventola

Per prevenire l'ingresso di polvere nel prodotto.

(3) Terminale di ingresso CA

Alimenta il prodotto tramite il cavo elettrico inserito.

Prima della connessione, assicurarsi che la tensione CA della propria regione sia compresa tra 100 - 240 VCA, 50 - 60 Hz.

(4) Connettore RS-232C

Per collegare il prodotto al computer utilizzando l'interfaccia seriale RS-232C.

È anche possibile collegare un controllore codici a barre.

L'utilizzo dell'interfaccia RS-232C può essere selezionato nel menu [Strumenti] > [Lettore di codici a barre] > [Lettura] > [Interfaccia].

(5) Connettore LAN

Per collegare il prodotto alla rete con l’interfaccia LAN.

(6) Connettore USB (tipo A)

Consente la memorizzazione delle informazioni sulle impostazioni del prodotto su supporto USB.

È inoltre possibile collegare altri dispositivi, ad esempio un controllore di codici a barre o una tastiera.

• Assicurarsi di eseguire un controllo antivirus del supporto USB prima di collegarlo al prodotto. SATO Corporation non può essere ritenuta responsabile per eventuali malfunzionamenti del prodotto dovuti a virus diffusi tramite supporti USB.

(7) Connettore USB (tipo B)

Per collegare il prodotto al computer con l’interfaccia USB.

(8) Connettore EXT (interfaccia segnale esterno)

Connettore di interfaccia per segnali esterni. Collegare un dispositivo opzionale a questo terminale.

Vista interna

(1) Connettore USB (tipo A)

Consente la memorizzazione delle informazioni sulle impostazioni del prodotto su supporto USB.

È inoltre possibile collegare altri dispositivi, ad esempio un controllore di codici a barre o una tastiera.

• Assicurarsi di eseguire un controllo antivirus del supporto USB prima di collegarlo al prodotto. SATO Corporation non può essere ritenuta responsabile per eventuali malfunzionamenti del prodotto dovuti a virus diffusi tramite supporti USB. • Assicurarsi di inserire e rimuovere il supporto di memoria USB in perpendicolare al connettore.

• La dimensione del supporto di memoria USB collegabile al lato del prodotto è la seguente. ◦ Lunghezza: meno di 68 mm (2,68") (esclusa la parte metallica del connettore) ◦ Larghezza: inferiore a 27,6 mm (1,09") ◦ Spessore: inferiore a 8,6 mm (0,34")

(2) Alberino svolgimento nastro

(3) Guida per rotolo supporti

(4) Chiusura a scatto avanzamento materiale

Utilizzato per aprire il rullo di alimentazione e il gruppo sensore materiale di stampa.

(5) Gruppo sensore materiale di stampa e rullo di alimentazione

(6) Rullo di alimentazione (consumabili)

(7) Manopola di regolazione del sensore del materiale

Utilizzato per regolare la posizione del sensore del materiale.

(8) Barra rullo pressore godronato (consumabili)

(9) Alberino riavvolgimento nastro

(10) Leva di bloccaggio testina

Utilizzata per sbloccare il gruppo testina di stampa.

(11) Rullo nastro

(12) Testina di stampa (consumabili)

Crea un'immagine direttamente sul materiale di stampa o utilizzando un nastro. Pulire regolarmente la testina di stampa.

(13) Rullo di stampa (consumabili)

(14) Rullo pressore (consumabili)

---
