TOP > Varie impostazioni del prodotto > Il menu [Impostazioni] del prodotto > [Stampa in corso] Menu

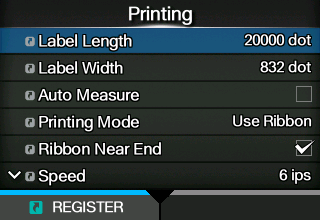

La funzione Auto Measure (Misura automatica) può essere utilizzata quando l'opzione [Tipo sensore] è impostata su [Gap] o [I-Mark].
2.
3.
6. Quando si preme il pulsante, il prodotto fa avanzare due elementi di etichetta e misura la lunghezza dell'etichetta.
7.
•
◦
• Se [Protocollo] nel menu [Applicazioni] viene modificato in [SZPL], la funzione [Misura Lab. autom.] viene abilitata ed eseguita automaticamente.Viene visualizzata solo se si è selezionato [Usa nastro] nel menu [Nastro] sul modello a trasferimento termico/stampa termica diretta combinata.

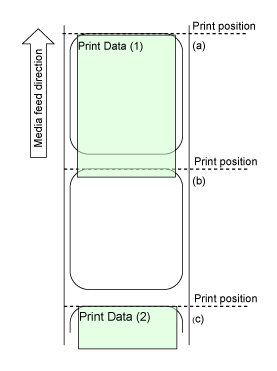

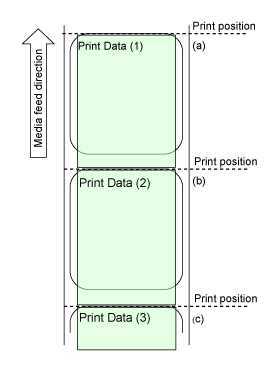

• Se [Abilitato] è selezionato nel menu [Mod. stampa micro etichetta], la velocità di stampa raggiunge un massimo di 4 ips (pollici/secondo).
• Se si è selezionato [Erogatore] o [Distr & Stampa] nel menu [Modo stampa], saranno disponibili solo [Gap] e [I-Mark].
•
• (solo S84NX) Quando si utilizzano i modelli RFID, il modo Stampa micro-etichetta non può essere usato.Abilita o disabilita la misurazione automatica dell'etichetta quando [Mod. stampa micro etichetta] è impostato su [Abilitato].
• Se la posizione di inizio stampa non è allineata quando si utilizza la misurazione automatica della lunghezza dell'etichetta, utilizzare [Lung. etichetta] per impostare manualmente la lunghezza dell'etichetta.Impostare il numero di etichette misurato da utilizzare per effettuare la media della lunghezza dell'etichetta impostata automaticamente quando [Mod. stampa micro etichetta] è impostato su [Abilitato] e [Rilevam. autom. lunghezza etichetta] è impostato su [Abilitato].Impostare la lunghezza etichetta manualmente quando [Mod. stampa micro etichetta] è impostata su [Abilitato] e [Rilevam. autom. lunghezza etichetta] è impostato su [Disabilitato].
• (solo S84NX) Non selezionare il modo Linerless per utilizzare i tag RFID su un modello RFID. Se si imposta il modo Linerless, non è possibile utilizzare i tag RFID.[Backfeed] è applicabile quando il modo di stampa è impostato sul modo Dispenser, Linerless o Dispense & Print
• Per un'ulteriore regolazione fine della tonalità di stampa, impostare [Stampa in corso] > [Avanzato] > [Regolazioni] > [Regolaz. intensità stampa].
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
6.
7.

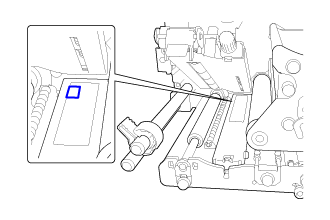

8. Quando viene visualizzata la schermata di conferma, premere il pulsanteper iniziare la regolazione del sensore.
10. Entrare in modalità Offline. Premere il pulsanteper confermare che il materiale di stampa avanza correttamente.
• Se il materiale di stampa non avanza correttamente dopo aver eseguito la [Calibrazione auto], contattare il rivenditore o l'assistenza tecnica SATO.
4.
5. Premere i pulsanti/
per cambiare il valore [Emit] finché il valore [Sensor] non è inferiore a 0,5 (V). Impostare il valore [Emit] più basso possibile.
6. Se il valore [Sensor] non diminuisce al di sotto di 0,5 dopo aver cambiato il valore [Emit], premere il pulsanti/
per cambiare il valore [Receive].
7. Prendere nota del valore [Sensor] rilevato durante la procedura precedentemente descritta. Questo è il valore del livello "Low" (Basso) del sensore dello spazio.
2.
3.Se la differenza tra i livelli "High" (Alto) e "Low" (Basso) è inferiore a 1,0, regolare i valori [Emit] e [Receive] in modo da ottenere una differenza superiore a 1,0; in alternativa ripetere di nuovo la regolazione del livello "Low" (Basso) della tensione del sensore del gap.
4. Se entrambi i livelli "High" (Alto) e "Low" (Basso) seguono il valore standard, premere il pulsanteper confermare il valore.
2.
3. Premere i pulsanti/
per modificare il valore [Slice level]. Impostare [Slice level] sul livello calcolato nel punto 1.
4. Premere il pulsanteper confermare il valore.
•
2.
3.
4. Premere i pulsanti/
per cambiare il valore [Emit] finché il valore [Sensor] non è inferiore a 0,5 (V). Impostare il valore [Emit] più basso possibile.
5. Se il valore [Sensor] non diminuisce al di sotto di 0,5 dopo aver cambiato il valore [Emit], premere il pulsanti/
per cambiare il valore [Receive].
6. Prendere nota del valore [Sensor] rilevato durante la procedura precedentemente descritta. Questo è il valore del livello "Low" (Basso) del sensore I-mark.
3.Se la differenza tra i livelli "Alto" e "Basso" è meno di 1,0, regolare i valori [Emit] e [Receive], in modo che la differenza sia maggiore di 1,0 oppure regolare di nuovo il livello "Basso" (tensione) del sensore I-mark.
4. Se entrambi i livelli "High" (Alto) e "Low" (Basso) seguono il valore standard, premere il pulsanteper confermare il valore.
2.
3. Premere i pulsanti/
per modificare il valore [Slice level]. Impostare [Slice level] al livello di taglio calcolato nel punto 1.
4. Premere il pulsanteper confermare il valore.
•
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
•Tuttavia, se l'opzione [Feed all'accens.] è impostata su [Abilitato], all'accensione il prodotto fa avanzare il materiale di stampa e si porta al modo Online.Inoltre, se l'opzione [Misura Lab. autom.] è abilitata, il prodotto fa avanzare il materiale di stampa quando passa al modo Online per la prima volta dopo l'accensione.Tuttavia, se l'opzione [Misura Lab. autom.] è abilitata, il prodotto fa avanzare l'etichetta quando passa al modo Online per la prima volta dopo l'accensione.
• Quando [Nastro] è impostato su [Usa nastro], la lunghezza dell'arretramento etichetta deve essere minore di 30 mm (1.18"). Se è superiore a 30 mm (1.18"), può venire erroneamente rilevata la fine del nastro.
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].L'impostazione della velocità di avanzamento è legata all'impostazione nel menu [Stampa in corso] > [Velocità].
• Se [Abilitato] è selezionato nel menu [Mod. stampa micro etichetta], la velocità di avanzamento ha un massimo di 4 ips (pollici/secondo).
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
Se si è selezionata l'opzione [Abilitato] in [Ristampa], è possibile premere il pulsante([RISTAMPA]) nella schermata Online per stampare di nuovo i dati precedenti.
Regola la posizione di arresto del materiale di stampa quando [Tipo sensore] è impostato su [Nessuno]. Questa regolazione imposta anche lo spazio non stampato dalla posizione di arresto del supporto.
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
Selezionando [Abilitato], si verifica un errore calendario quando il tempo viene valutato non corretto, ad esempio a causa di una batteria scarica ecc.Viene visualizzata solo se si è selezionato [Usa nastro] nel menu [Nastro] sul modello a trasferimento termico/stampa termica diretta combinata.La posizione di stampa si sposta in base ai valori impostati in [Passo] o [Regolaz. posiz. in altezza] nel menu [Stampa in corso] > [Avanzato] > [Regolazioni].
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
• Quando [Nastro] è impostato su [Usa nastro], la lunghezza dell'arretramento etichetta deve essere minore di 30 mm (1.18"). Se è superiore a 30 mm (1.18"), può venire erroneamente rilevata la fine del nastro.
• È possibile modificare l'unità di misura in "dot", "(pollici)" o mm nel menu [Sistema] > [Regionale] > [Unità].
