Plaatsen van het lint

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor standaard-/linkermodel

•	Voor gespiegeld/rechtermodel

• De printkop en het gedeelte eromheen zijn erg warm na het afdrukken. Wees voorzichtig dat u zich niet verbrandt. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

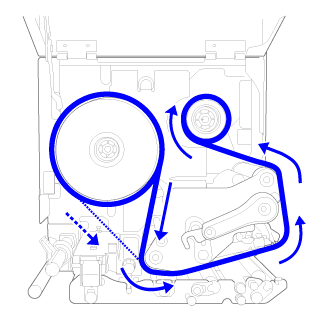

• Gebruik voor een optimale afdrukkwaliteit op deze printer originele media en linten van SATO. • Het lintpad is te zien op de onderstaande afbeelding. Face-in-lint Face-out-lint • U kunt ook de sticker aan de binnenkant van het printerdeksel raadplegen.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

Standaard-/linkermodel

Gespiegeld/rechtermodel

1.	Open het printerdeksel (1).

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

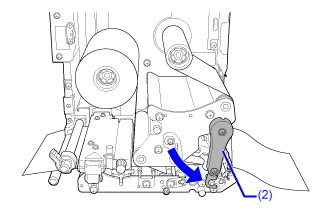

2.	Draai de vergrendelingshendel voor de printkop (2) rechtsom om de printkop te ontgrendelen.

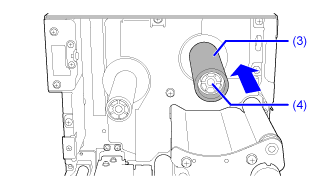

3.	Plaats een lege lintkern (3) op de lintoprolspoel (4).

Duw de lintkern volledig in.

Als er lint op de lintoprolspoel zit, verwijder dit dan voordat u een nieuw lint plaatst.

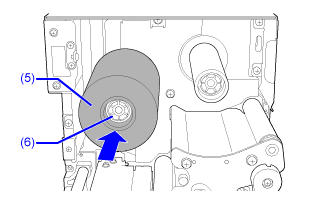

4.	Plaats het lint (5) op de linttoevoerspoel (6).

Steek het lint er helemaal in en houd daarbij rekening met de wikkelrichting.

Zorg ervoor dat de inktkant van het lint naar beneden gericht is wanneer dit onder de printkop door gaat.

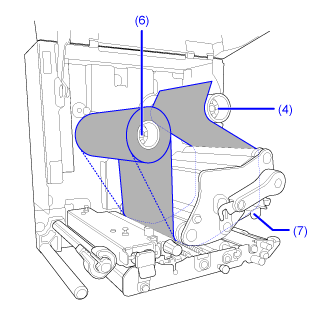

5.	Voer het lint door vanaf de linttoevoerspoel (6) onder de printkop (7) tot aan de lintoprolspoel (4).

Face-in-lint

Face-out-lint

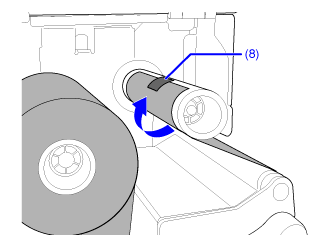

6.	Wikkel het lint rechtsom rond de lege lintkern en maak het vrije lintuiteinde met plakband (8) vast aan de lintkern.

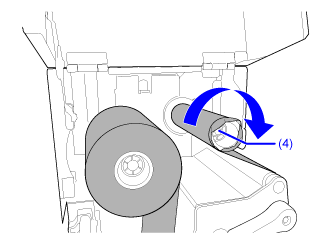

7.	Draai de lintoprolspoel (4) een paar keer rechtsom om het lint op te wikkelen en strak op te spannen.

8.	Als er al media zijn geplaatst, draai dan de vergrendelingshendel voor de printkop (2) linksom om de printkop te vergrendelen.

9.	Sluit het printerdeksel.

• Zorg ervoor dat uw vingers niet bekneld raken wanneer u het printerdeksel sluit.

---
