Vervangen van de printkop

U kunt een beschadigde of versleten printkop eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u de printer in- en uitschakelt en het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact voordat u de printkop vervangt. • Draag handschoenen bij het vervangen van de printkop om te voorkomen dat deze beschadigd raakt.

　

Speel de onderstaande instructievideo's af om de printerspecifieke vervangingsprocedures te bekijken.

Voor Standaard-/linkermodel

Printkop vervangen (S84NX)

Printkop vervangen (S86NX)

Voor Gespiegeld/rechtermodel

Printkop vervangen (S84NX)

Printkop vervangen (S86NX)

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

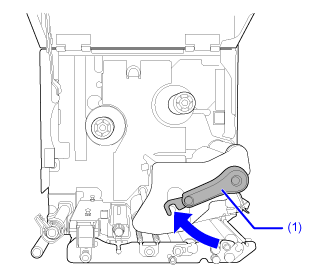

3.	Draai de vergrendelingshendel voor de printkop (1) rechtsom om de printkop te ontgrendelen.

• De printkop en het gedeelte eromheen zijn erg warm na het afdrukken. Wacht tot de printer is afgekoeld. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

4.	Verwijder de media en het lint (indien aanwezig).

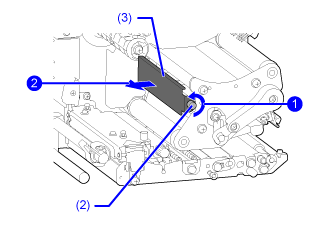

5.	Draai de handschroef (2) op het deksel (3) aan de zijkant van het printkopmechanisme los , en verwijder het deksel (3) .

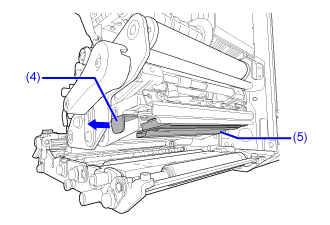

6.	Trek aan het lipje (4) om de printkop (5) te verwijderen.

Houd de printkop tegen met uw hand wanneer die loskomt.

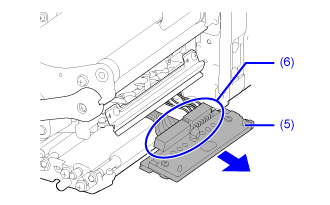

7.	Trek de printkop (5) uit en verwijder alle connectoren (6) van de defecte printkop (5).

• (Alleen S84NX) Op RFID-modellen zit de UHF RFID-antenne op de printkop. Let op dat u niet te hard aan de antennekabel trekt bij het vervangen van de printkop. Neem voor meer informatie contact op met uw SATO-verdeler of -leverancier of met de technische support-afdeling van SATO.

8.	Sluit alle connectoren (6) aan op de nieuwe printkop.

• Behandel de printkop voorzichtig. Zorg dat er geen vuil of krassen op het gevoelige printkopoppervlak komen.

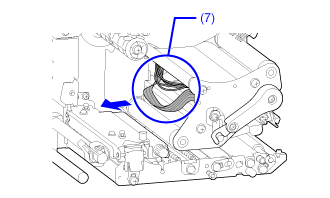

9.	Trek de kabels (7) terug en leg ze op de juiste plaats aan de bovenkant van het printkopmechanisme.

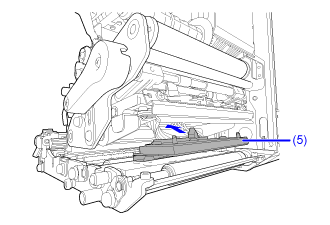

10.	Plaats de printkop (5) op het printkopmechanisme.

Lijn de printkop uit en duw de printkop omhoog tot deze vastklikt.

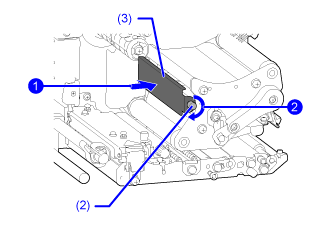

11.	Maak het deksel (3) weer vast aan de bovenkant van het printkopmechanisme , en draai de handschroef (2) weer vast .

• Let bij het vastmaken van het deksel goed op dat de draad niet klem komt te zitten.

12.	Plaats de media en het lint terug (indien verwijderd in stap 4).

---
