Vervangen van de plaatrol

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor standaard-/linkermodel

•	Voor gespiegeld/rechtermodel

U kunt een beschadigde of versleten plaatrol eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u de printer in- en uitschakelt en het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact voordat u de plaatrol vervangt.

Benodigd gereedschap • Kruiskopschroevendraaier

Werkwijze om de plaatrol te vervangen

Aan de linkerkant van de plaatrol zit een merkstreep. Als de merkstreep begint te vervagen, wil dit zeggen dat u de plaatrol moet vervangen.

• Dit is slechts een algemene aanwijzing. De slijtage van de plaatrol hangt ook af van de gebruikte media. Zodra de afdrukkwaliteit van de printer minder wordt, moet u de versleten plaatrol vervangen.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

Standaard-/linkermodel

Gespiegeld/rechtermodel

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

3.	Draai de vergrendelingshendel voor de printkop (1) rechtsom om de printkop te ontgrendelen.

• De printkop en het gedeelte eromheen zijn erg warm na het afdrukken. Wees voorzichtig dat u zich niet verbrandt. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

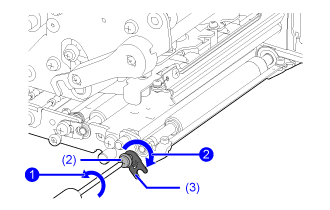

4.	Draai de schroef (2) los totdat de lagerklem (3) loskomt .

Verwijder de schroef niet.

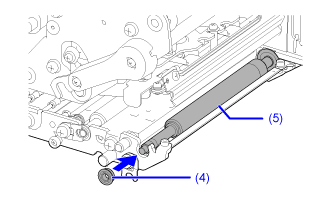

5.	Verwijder het lager (4) uit het chassis en de as van de plaatrol (5).

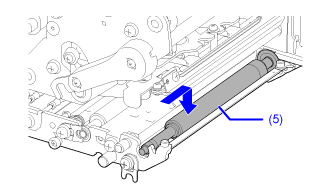

6.	Trek de plaatrol (5) uit de printer en plaats een nieuwe plaatrol.

7.	Schuif de tandwielkant van de nieuwe plaatrol (5) volledig in het middenframe van de printer.

8.	Zet het lager (4) terug in het chassis en de as van de plaatrol (5).

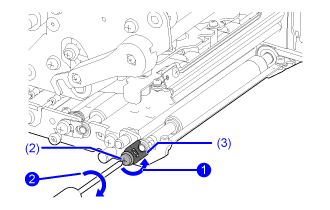

9.	Draai de lagerklem (3) op het lager en zet de klem vast met de schroef (2) .

---
