Verplaatsen van de mediasensor

Als u niet-standaardmedia gebruikt (bijvoorbeeld media die op de onderkant bedrukt zijn of media met een speciale vorm), kan de mediasensor de zwarte streepjes of de tussenruimte op de media niet correct detecteren. In dit geval moet u ervoor zorgen dat de positie van de mediasensor uitgelijnd is op de zwarte streepjes of de tussenruimte van de media.

De positie van de zwarte-streepjessensor is vastgelegd op 5 mm, gemeten vanaf het middenframe van de printer.

De positie van de tussenruimtesensor is instelbaar. U kunt de tussenruimtesensor verplaatsen binnen het volgende bereik.

S84NX: 5 tot 66 mm, gemeten vanaf het middenframe van de printer.

S86NX: 5 tot 81 mm, gemeten vanaf het middenframe van de printer.

1.	Open het printerdeksel.

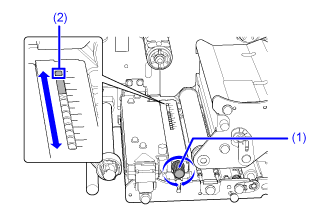

2.	Draai de mediasensorinstelknop (1) rechtsom of linksom om de positie van de tussenruimtesensor aan te passen.

De groene indicator (2) op het mediasensormechanisme geeft de positie van de tussenruimtesensor aan.
